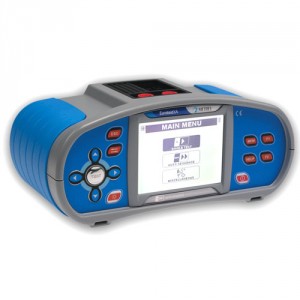

Metrel Eurotest XA MI 3105 ST - Revize instalací a hromosvodů

+ doprava zdarma + CZ kalibrace

Doprava zdarma



Dostupnost: Skladem
Výrobce: Metrel d.d.
Kontakt:: info@revizeshop.cz
běžná cena 48 490 Kč
naše cena bez DPH : 46 066 Kč
naše cena s DPH (20 %):
55 279 Kč

do košíku:
  ks

Eurotest XA MI 3105 ST

Špičkový profesionální multifunkční přístroj s řadou funkcí pro provádění revizí dle požadavků ČSN 332000-6-61. Verze Standard Set má oproti verzi Euro Set méně příslušenství v rozsahu dodávky. Vlastní přístroj jako takový je stejný.

Vyhledávač produktů METREL v češtině - vyberte si dle svých potřeb ten správný přístroj.

Funkce a vlastnosti přístroje:

Měření spojitosti
Zkratový proud > 200 mA. Měření probíhá s automatickým přepólováním zkušebního proudu. Je možné vykompenzovat odpor měřicích  vodičů.
Lze zvolit i měření malým proudem asi 7 mA; slouží k "propískávání" obvodů, běžnému měření odporů apod.

Měření zemních odporů a rezistivity půdy

Přístroj má rozsáhlé možnosti měření zemních odporů: umožňuje měřit třívodičovou metodou, třívodičovou metodou + jedním klešťovým přístrojembez rozpojování měřeného obvodu nebo dvěma klešťovými přístroji bez rozpojování měřeného obvodu a bez zatloukání sond! Dále lze měřit rezistivitu půdy.

Měření izolačních odporů
Izolační odpory mohou být měřeny napětím 50 / 100 / 250 / 500 / 1000 V do hodnoty až 1000 MΩ. Bez přepojování měřicích vodičů lze zvolit, jaký izolační odpor se má měřit (např. N-PE, L-N apod.). Test hlídačů izolace
V IT sítích lze provádět test hlídačů izolace a měření chybového unikajícího proudu při stavu jedné závady.

Měření proudových chráničů
Lze měřit proudové chrániče typu AC, A, F, B, B+ standardní a selektivní s jmenovitým reziduálním proudem 10 mA až 1000 mA. Test lze provádět jak manuálně, tak automaticky a každý test lze provést jak kladnou, tak zápornou půlvlnou. Při testu je prováděno srovnání naměřených vypínacích časů s hodnotami danými normou. Vypínací čas lze měřit těmito násobky IΔN: 1/2, 1, 2 a 5. Dále lze měřit vybavovací rozdílový proud IΔ postupně narůstajícím proudem. Samozřejmostí je měření dotykového napětí a zemního odporu / odporu smyčky bez vybavení proudového chrániče.

Měření skutečné impedance poruchové smyčky/sítě a zkratového proudu, měření úbytku napětí ΔU%
Přístroj měří skutečnou impedanci poruchové smyčky a sítě (včetně impedance mezi dvěma fázemi!), současně zobrazí i činný odpor, indukční odpor a zkratový proud. Přístroj umožňuje měřit v obvodu s proudovým chráničem bez vybavení.
EurotestXA má v paměti uloženou rozsáhlou tabulku pojistek, která v kombinaci s nastavitelným koeficientem pro výpočet zkratového prouduumožňuje okamžité vyhodnocení změřené impedance, resp. zkratového proudu s ohledem na jištění obvodu.
Pomocí adaptéru A 1143 lze měřit impedanci smyčky a sítě s velmi vysokou přesností při rozlišení 0,1 mΩ.

Sled fází
Přístroj indikuje sled fází a také chybové stavy (např. nepřítomnost některého fázového napětí).

Proud, unikající proud
Měří se klešťovým přístrojem; je zobrazována skutečná efektivní hodnota TRMS.

Měření průrazného napětí varistorů (přepěťových ochran)
Lze měřit průrazné napětí různých přepěťových ochran v rozsahu 50 ÷ 1000 V.

Měření osvětlení
Osvětlení lze měřit pomocí externí sondy.

Lokátor
Slouží k vyhledávání vodičů, pojistek, k určování proudových okruhů apod. Jako vysílač slouží EurotestXA, jako přijímač bezdotyková sonda R10K (Lokátor).

Test přítomnosti napětí na ochranném vodiči
Při provádění některých měření, která potřebují přítomnost síťového napětí, přístroj automaticky testuje, zda není na PE přítomno nebezpečné napětí.

Online monitor napětí a svorek
Průběžně zobrazuje napětí mezi jednotlivými svorkami a informuje o tom, které svorky jsou pro dané měření použité.

Ukládání výsledků do paměti a přenos do PC
Do paměti EurotestuXA lze uložit až 2000 měření a později je vyvolat na displeji nebo přenést do PC pomocí dodávaného software EuroLink Pro, který je v češtině! Před měřením lze navíc pomocí software EuroLink Pro vytvořit přesnou strukturu měřené instalace a tu přenést do Eurotestu! Následná revize a ukládání výsledků do paměti se tím urychlí.

Další vlastnosti:

  • AUTO SEQUENCE - automaticky provádí předem definované měřicí postupy. Tyto postupy může uživatel vytvářet a editovat.
  • Lze měřit v širokém rozsahu napětí (30 V / 50 V - 500 V) a kmitočtu (14 Hz - 500 Hz) sítě.
  • Nastavitelné mezní hodnoty umožňují automatické vyhodnocování výsledků měření.
  • Port RS 232 i USB pro připojení k PC, k přístroji lze připojit externí Bluetooth dongle.
  • Grafický displej s vysokým rozlišením 320x240 bodů.
  • Grafická funkce HELP zobrazí na displeji možnosti připojení přístroje k měřenému objektu, příp.další informace.
  • PC software EuroLink Pro v české verzi je součástí dodávky.
  • EurotestXA má české menu.
  • Součástí dodávky je i kalibrační list od výrobce, rovněž v češtině.
  • K napájení lze použít akumulátory a nabíjet je přímo v přístroji. Akumulátory i nabíječka jsou součástí dodávky.
  • Aplikace EuroLink Android (volitelné příslušenství).
  • Velmi malé rozměry a hmotnost.
  • Rozsáhlé příslušenství je součástí dodávky.

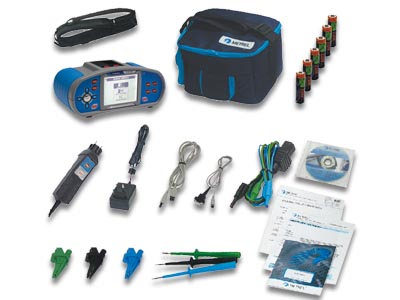

Rozsah dodávky:

  • Přístroj EurotestXA
  • Plug commander (síťová vidlice s dálkovým ovládáním funkcí TEST a MEM)
  • Univerzální měřicí kabel - kabel zakončený banánky umožňuje měření pomocí měřicích hrotů a krokosvorek
  • Síťový adaptér pro nabíjení akumulátorů
  • NiMH akumulátor, 6 ks
  • Měřicí hroty: 1 ks černý, 1 ks modrý, 1 ks zelený
  • Krokosvorky: 1 ks černá, 1 ks modrá, 1 ks zelená
  • Řemen pro zavěšení přístroje na krk
  • Brašna na přístroj a příslušenství
  • Kabel RS 232 / PS 2
  • Kabel USB
  • CD Metrel (s anglickou dokumentací a vícejazyčným - včetně české verze - programem pro PC EuroLink Pro)
  • CD ILLKO (s českou dokumentací)
  • Příloha k návodu k používání v češtině
  • Kalibrační list
  • Prohlášení shody od výrobce
  • Záruční list
  • Kartónový obal

Technické parametry:

Izolační odpory

Rozsah [MΩ] 0 ÷ 1000 (Un ≥ 500 V)    0 ÷ 200 (Un ≤ 250 V)
Rozlišení [MΩ] 0,01   0,1   1
Chyba měření ± (5% z MH + 3 D)*... (0 ÷ 20 MΩ, Un ≥ 500 V)
Un 50 / 100 / 250 / 500 / 1000 V
In 1 mA


Spojitost (200 mA)

Rozsah [Ω] 0,00 ÷ 19,99    20,0 ÷ 199,9    200 ÷ 9999
Chyba měření ± (3% z MH + 3 D)*... (0 ÷ 19,99 Ω)
Un, Ik Un = 6,5 ÷ 9 V, Ik ≥ 200 mA


Vodivé spojení (7 mA)

Rozsah [Ω] 0,0 ÷ 199,9    200 ÷ 9999
Chyba měření ± (5% z MH + 3 D)*
Un, Ik Un = 6,5 ÷ 9 V, Ik ≤ 8,5 mA


Zemní odpory (třívodičová metoda nebo třívodičová metoda + jedny kleště)

Rozsah [Ω] 0,00 ÷ 19,99    20,0 ÷ 199,9    200 ÷ 9999
Chyba měření ± (3% z MH + 3 D)*... (0 ÷ 199,9 Ω)
Aut. test odporu sond ano


Zemní odpory (dva klešťové přístroje)

Rozsah [Ω] 0,00 ÷ 19,99    20,0 ÷ 39,9
Chyba měření ± (10% z MH + 10 D)*... (0 ÷ 19,9 Ω)


Rezistivita půdy

Rozsah [kΩm] 0 ÷ 2000
Rozlišení [Ωm] 0,1   1   10   0,1k   1k
Zobrazený údaj ρ=2πaRe  (a je rozteč sond nastavitelné v rozs. 0,1 ÷ 30 m)


Proudové chrániče - obecné údaje

Jmenovitý proud [mA] 10; 30; 100; 300; 500; 1000 (fáze 0° nebo 180°)
Typ proud. chrániče AC, A, F, B, B+ standardní nebo selektivní


Proudové chrániče - dotykové napětí bez vybavení chrániče

Rozsah [V] 0,0 ÷ 99,9
Chyba měření (- 0 / +15 %) z MH ± 10 D... (0 ÷ 19,9 V)
Měřicí proud < 0,5 IΔN


Proudové chrániče - vypínací čas

Rozsah - standard. FI [ms] 0 ÷ 300 (½ IΔN, IΔN)    0 ÷ 150 (2 IΔN)    0 ÷ 40 (5 IΔN)
Rozsah - selektivní FI [ms] 0 ÷ 500 (½ IΔN, IΔN)    0 ÷ 200 (2 IΔN)    0 ÷ 150 (5 IΔN)
Chyba měření ± 1 ms ...(0 ÷ 40 ms)


Proudové chrániče standardní - vybavovací proud IΔ, vypínací čas při vybavovacím proudu tΔ a dotykové napětí při vybavovacím proudu Ud

Rozsah IΔ 0,2 IΔN÷ (1,1 až 2,2 IΔN) - dle typu a IΔN proud. chrániče
Rozsah tΔ [ms] při IΔ 0 ÷ 300
Rozsah Ud [V] při IΔ 0,0 ÷ 99,9


Skutečná impedance poruchové smyčky a zkratový proud

Rozsah Z, R, Xl [Ω] 0,00 ÷ 9,99    10,0 ÷ 99,9   100 ÷ 19999
Chyba měření Z ± (5% z MH + 5 D)*
Rozsah zkrat. proudu 0,00 A ÷ 23,0 kA
Rozsah napětí/kmitočtu 30 ÷ 500 V / 14 ÷ 500 Hz

Měřicí proud 6,5 A / 10 ms (při 230 V)

Skutečná impedance poruchové smyčky a zkratový proud - měření bez vybavení proudového chrániče

Rozsah Z, R, Xl [Ω] 0,00 ÷ 9,99    10,0 ÷ 99,9   100 ÷ 19999
Chyba měření Z ± (5% z MH + 10 D)* ... (0,00 ÷ 9,99 Ω)
Rozsah zkrat. proudu 0,00 A ÷ 23,0 kA
Rozsah napětí/kmitočtu 30 ÷ 500 V / 14 ÷ 500 Hz


Skutečná impedance sítě a zkratový proud

Rozsah Z, R, Xl [Ω] 0 ÷ 19,9 kΩ
Rozlišení [Ω] 0,01   0,1   1   10   100
Chyba měření Z ± (5% z MH + 5 D)*
Rozsah zkrat. proudu 0,00 A ÷ 199 kA
Rozsah napětí/kmitočtu 30 ÷ 500 V / 14 ÷ 500 Hz

Měřicí proud 6,5 A / 10 ms (při 230 V)

Velmi přesné měření skutečné impedance sítě/smyčky a zkratový proud pomocí adaptéru A 1143

Rozsah 0,0 ÷ 199,9 mΩ    200 ÷ 1999 mΩ
Chyba měření ± (5% z MH + 3 mΩ)*
Rozsah napětí 90 ÷ 530 V / 50 Hz

Měřicí proud max. 154 A / 10 ms (při 230 V),  max. 267 A / 10 ms (při 400 V)

Sled fází

Zobrazený výsledek 1.2.3 nebo 3.2.1.
Rozsah napětí/kmitočtu 100 ÷ 550 V / 14 ÷ 500 Hz


Napětí a kmitočet

Rozsah, chyba měření 0 ÷ 550 V      ± (2% z MH + 2 D)*
Rozsah, chyba měření 0,00 ÷ 999,99 Hz      ± (0,2% z MH + 1 D)*


Proud pomocí klešťového přístroje (TRMS)

Rozsah 0,0 ÷ 99,9 mA    100 ÷ 999 mA  1,00 ÷ 19,99 A
Chyba měření ± (3% z MH + 3 D)*


Měření průrazného napětí varistorů (přepěťových ochran)

Rozsah [V] 0 ÷ 1000
Chyba měření ± (3% z MH + 3 D)*
Měřicí metoda narůstajícím ss napětím se strmostí 500 V/s


Osvětlení - sonda typu B

Rozsah [lux] 0,10 ÷ 19,99     20,0 ÷ 199,9     200 ÷ 1999     2,00 k ÷ 19,99 k
Chyba měření ± (5% z MH + 2 D)*

Celková chyba měření odpovídá normě DIN 5032, Class B
Kosinová chyba < 2,5% pro úhel dopadu do ± 85°.
Spektrální chyba < 3,8% dle křivky CIE

Osvětlení - sonda typu C

Rozsah [lux] 0,10 ÷ 19,99     20,0 ÷ 199,9     200 ÷ 1999     2,00 k ÷ 19,99 k
Chyba měření ± (10% z MH + 3 D)*

Celková chyba měření odpovídá normě DIN 5032, Class C
Kosinová chyba < 3% pro úhel dopadu do ± 85°.

Lokátor - hledání vodičů, sledování proudových okruhů apod.

Princip Přístroj vysílá do instalace signál, přijímač R10K (Lokátor) jej vyhledává.
Pracuje v instalaci pod napětím.


Síť IT - chybový unikající proud při stavu jedné závady

Rozsah [mA] 0,0 ÷ 99,9    100 ÷ 1999
Chyba měření ± (5% z MH + 3 D)*


Síť IT - test hlídačů izolace

Rozsah [mA] 0,0 ÷ 19,9
Rozsah odporů [kΩ] 20 - 650 (64 kroků)

* MH značí měřenou hodnotu, D značí digit

Všeobecně:

Napájení 6 x alkalická baterie nebo NiCd/NiMH akumulátor,
rozměr AA (IEC LR6)
Displej maticový LCD 320 x 240 bodů
s možností podsvětlení
Optická i akustická indikace ano
Automatické srovnávání výsledků měření
s nastavitelnými  mezemi
ano (lze vypnout)
Paměť až 2000 měření
Připojení k PC RS 232 a USB, volitelně Bluetooth
Aut. vypínání ano
Třída ochrany II (dvojitá izolace)
Přepěťová kategorie CAT III / 600 V, CAT IV / 300 V
Krytí IP 40
Rozměry 230 x 103 x 115 mm
Hmotnost (bez baterií) asi 1,37 kg
