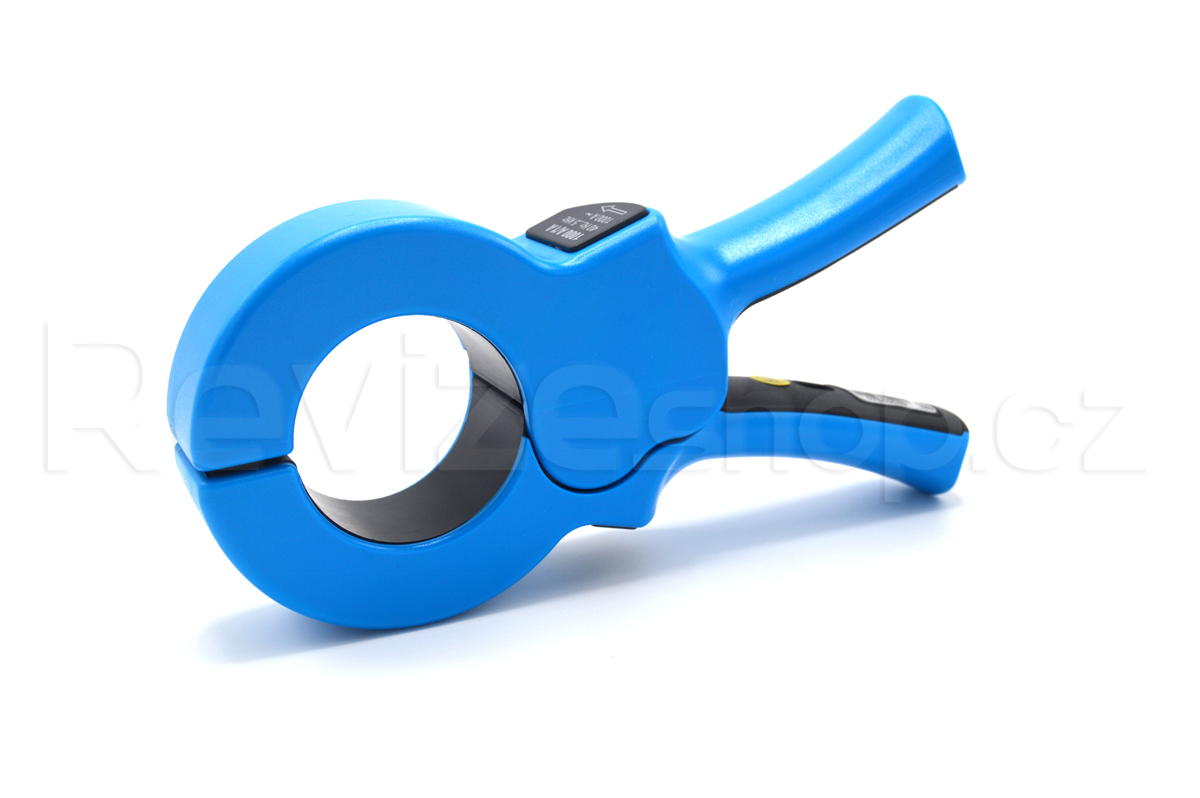

Metrel A 1019 - Klešťový přístroj standardní



Doprava zdarma

Dostupnost: Skladem
Číslo produktu: A1019
Výrobce: Metrel d.d.
Kontakt:: info@revizeshop.cz
naše cena bez DPH : 5 760 Kč
naše cena s DPH (21 %):
6 970 Kč

do košíku:
  ks

Metrel A1019 - Klešťový přístroj standardní

Vysílací kleště při měření zemních odporů. Eurotest 61557, Eurotest XA, Eurotest XC 2,5 kV, Eurotest XC ST, Eurotest XE 2,5 kV, Eurotest XE 2,5 kV BT, Eurotest XE BT, LineTracer MI 2093, Smartec Earth/Clamp

Měřicí kleště A1019 se připojují (k vybraným přístrojům řady Eurotest) pomocí univerzálního měřicího kabelu MA1011, který bývá součástí rozsahu dodávky přístrojů řady Eurotest.

Použití:

  • měření proudů (měřicí rozsah dle typu přístroje, rozlišení až 0,1 mA)
  • měření zemních odporů (v kombinaci s kleštěmi A1018) (hromosvodové kleště)

A1019 jsou proudové kleště pro všeobecné použití s proudovým výstupem. Mohou být připojeny k jakémukoliv měřicímu přístroji, který má odpovídající proudový vstup.

Vlastní měřicí transformátor je uzavřen v plastovém krytu, výstup je vyveden do bezpečnostních zdířek Ø 4 mm.

Technické parametry:

Jmenovitý proud 1000 A
Převod 1000 : 1
Výstup 1 mA / A
bezpečnostní zdířky průměr 4 mm
Jmenovitý zatěžovací odpor RL 1 Ω
Rozsah měření 0,2 A ÷ 1200 A
Výstupní proud 0,2 mA ÷ 1,2 A
Kmitočtový rozsah 40 Hz ÷ 5 kHz
Zatěžovací impedance ≤ 10 Ω
Trvání měření při 1000 A trvale (pro f < 1 kHz)
Trvání měření při 1200 A 40 min. měření / 20 min přestávka
Měřené napětí max. 600V

Nejistota měření a nejistota fáze (při RL = 1 Ω):

Primární proud [A] 0,1 ÷ 10 10 50 200 1000 1200
Nejistota výstupního proudu [%] ≤ 2,5 ≤ 2 ≤ 1,5 ≤ 0,9 ≤ 0,7 ≤ 0,7
Nejistota fáze [°] nedef. ≤ 3 ≤ 1,7 ≤ 0,9 ≤ 0,7 ≤ 0,7
Vliv sousedního vodiče < 1 mA / A pro F = 50 Hz
Vliv polohy vodiče < 0,3 % pro f < 400 Hz
Vliv zátěže 1 % a 1 ° pro RL = 2 Ω až 10 Ω
Vliv DC proudového offsetu < 2,5 % při IDC < 30 A

Všeobecně:

Pracovní teplota -10 °C ÷ 50 °C
Rozevření kleští 52 mm
Max. rozměry měřeného vodiče kulatý průměr 50 mm
1 x plochý vodič 50 mm x 5 mm
4 x plochý vodič x 30 mm x 5 mm
Přepěťová kategorie CAT III / 600V
Třída ochrany II (dvojitá izolace)
Stupeň znečištění 2
Rozměry 220 mm x 120 mm x 48 mm
Hmotnost 600 g
Hořlavost plastového pouzdra UL94 - UV1

Rozsah dodávky:

  • Klešťový přístroj A1019
  • Návod k používání
  • Záruční list
  • Kalibrační protokol
