Chauvin Arnoux PEL 106 - Záznamník kvality elektrické energie



Doprava zdarma

Dostupnost: Skladem do 14 dnů
Číslo produktu: P01.1571.65
Výrobce: Chauvin Arnoux
Kontakt:: info@revizeshop.cz
naše cena bez DPH : 78 000 Kč
naše cena s DPH (21 %):
94 380 Kč

do košíku:
  ks

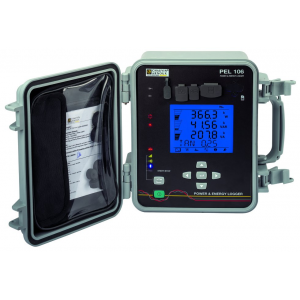

Chauvin Arnoux PEL 106 - Záznamník kvality elektrické energie

Přístroj PEL 106 je záznamník kvality elektrické sítě, který umožňují měření a záznam výkonů a energií ve většině elektrických soustav. Měření se provádějí pomocí 4 snímačů proudu a napěťových vstupů. Umožňuje zobrazení široké škály parametrů sítě a jejich záznam na paměťovou kartu pro pozdější vyhodnocení a to s intervalem až 200 ms. Je vybaveny všemi běžnými komunikačními rozhraními pro lokální i vzdálené ovládání, nastavení a stažení dat, jako je USB, WiFi, Bluetooth, LAN a 3G/GPRS. Ovládání je možné i pomocí mobilní aplikace pro telefony a tablety s OS Android. Model PEL 104 je vybaven displejem se zobrazením nejdůležitějších parametrů. Napájení je přímo z měřené instalace a přístroj je osazen ve vysoce odolném kufříku s krytím IP67.

Hlavní parametry:

  • Záznamník kvality elektrické energie pro jedno až třífázové sítě (3AC, 3NAC, vyvážené i nevyvážené)
  • Pro stejnosměrné a střídavé sítě od 10 do 1 000 V
  • Jmenovitý kmitočet sítí DC / 50 / 60 / 400 Hz
  • Měření střídavého proudu od 5 mA do 10 000 A (dle převodníků)
  • Měření stejnosměrného proudu od 50 mA do 1 400 A (dle převodníků)
  • 4 napěťové a 4 proudové vstupy
  • Třída přesnosti měření napětí 0,2%
  • Rychlost vzorkování 128 vzorků / periodu s průměrováním do jedné naměřené hodnoty za sekundu (nejkratší interval záznamu 0,2 s). Paralelní záznam s intervalem 1 až 60 min (uživatelsky volitelné)
  • Výpočet a záznam činného, jalového i zdánlivého výkonu (W, VA, var)
  • Výpočet a záznam činných, jalových i zdánlivých energií (Wh, VAh a varh) s rozlišením ve 4 kvadrantech (induktivní nebo kapacitní zátěž, spotřeba nebo dodávka energie)
  • Měření rušivého výkonu D
  • Měření a záznam účiníku cos θ, tan θ, PF
  • Měření a záznam celkových harmonických zkreslení i jednotlivých složek až do 50. harmonické

Další funkce a parametry:

  • Analýza motorů. Po připojení k mobilní aplikaci softwarový nástroj vypočítá mechanické parametry pohonu jako jsou otáčky, točivý moment nebo účinnost v reálném čase
  • Záznam střední, minimální a maximální hodnoty. V každém uloženém vzorku je údaj o extrémních hodnotách min a max za vzorkovací periodu
  • Programovatelné začátky a konce záznamů s vlastním pojmenováním
  • Software PEL Transfer® v českém jazyce pro stažení, tisk a export naměřených dat do tabulkových procesorů (např. MS Excel). Rovněž umožňuje komunikaci se záznamníkem v reálném čase a to s více přístroji současně. To usnadňuje hledání problémových míst v instalaci
  • Software DataView®  v českém jazyce (volitelné příslušenství) umožňuje vyšší analýzu naměřených dat. Databázové zpracování nabízí evidenci míst měření, techniků provádějících měření, zákazníků. Umožňuje vkládání externích dat z dalších aplikací (např. MS Word, Excel, ...), poznámky, obrázky a jiné.

Komunikace a ukládání dat:

  • možnost komunikace přes IRD server v případech zabezpečené IT infrastruktury
  • Bluetooth rozhraní pro komunikaci s dvoukanálovými záznamníky řídících smyček 4-20 mA a 0-10 V
  • Současné připojení až 4 záznamníků (celkem až 8 dalších kanálů)
  • Společně s elektrickými parametry sítě lze zaznamenávat libovolnou další veličinu, která je převedena na signály 4-20 mA nebo 0-10 V. Díky tomu lze dát do souvislostí elektrické a neelektrické veličiny.
  • Po vložení SIM karty umožňuje komunikaci mezi přístrojem a počítačovým SW v místech bez pokrytí WiFi signálem nebo LAN sítí
  • Komunikace přes 3G/GPRS síť a nabízí využití IRD serveru
  • Umožňuje online komunikaci a stažení dat, ale také nabízí automatické odesílání emailů na zvolenou adresu s alarmovým upozorněním na překročení rozsahu
  • Umožňuje online komunikaci a stažení dat přes síť zákazníka, ale také nabízí vytvoření hotspotu pro přímé připojení k přístroji
  • Standardní frekvence 2,4 GHz
  • Možnost propojení s PC, mobilním telefonem nebo tabletem s OS Android
  • Připojení do LAN sítě pro vzdálenou správu přístroje
  • Současné připojení více zařízení PEL současně k jednomu PC
  • Zobrazení měřených dat v reálném čase z více zařízení PEL současně
  • Rozhraní USB (B) pro správu přístroje, monitorování a stažení dat
  • Automatické spojení s přístrojem při opakovaném připojení
  • Slot na SD karty do velikosti až 32 GB
  • Možnost snadné výměny karty pro načítání ve čtečkách karet v PC

Provedení a fyzické parametry:

  • Integrovaný NiMH akumulátor pro překlenutí krátkých výpadků (doba provozu cca 30 min) s interním nabíjením z měřené instalace
  • Adaptér pro přichycení na sloupy (volitelné příslušenství)
  • Robustní konstrukce, ergonomický design
  • Elektrická bezpečnost CAT IV/1000 V
  • Vysoký stupeň krytí IP67
  • Mechanická odolnost na pád z 1  m
  • Provozní teplota -20 až 50 °C
  • Rozměry: 27 cm × 24,5 cm × 18 cm (bez snímačů)
  • Hmotnost: 3,4 kg

Rozsah dodávky:

Záznamník PEL106, bez klešťových převodníků,
5 ks měřicí vodiče Ø4 mm - délka 3 m s krytím IP67, 5 ks krokosvorky Ø4 mm, 5 ks záslepka, 9 ks záslepka na přístroji, sada barevných kroužků, SD karta 8 GB, adaptér USB/SD, USB kabel, napájecí kabel, software PEL Transfer, brašna a návod k obsluze v českém jazyce
