Metrel MI 3102 BT Eurotest XE - Revize instalací a hromosvodů

od 12. 11. do 14. 12. 2018 získáte zkoušečku MD 1060* zcela ZDARMA jako dárek!

akce Doprava zdarma



Dostupnost: Skladem
Výrobce: Metrel d.d.
Kontakt:: info@revizeshop.cz
EAN kód: 3831063422730
běžná cena 30 990 Kč
naše cena bez DPH : 29 100 Kč
naše cena s DPH (20 %):
34 920 Kč

do košíku:
  ks

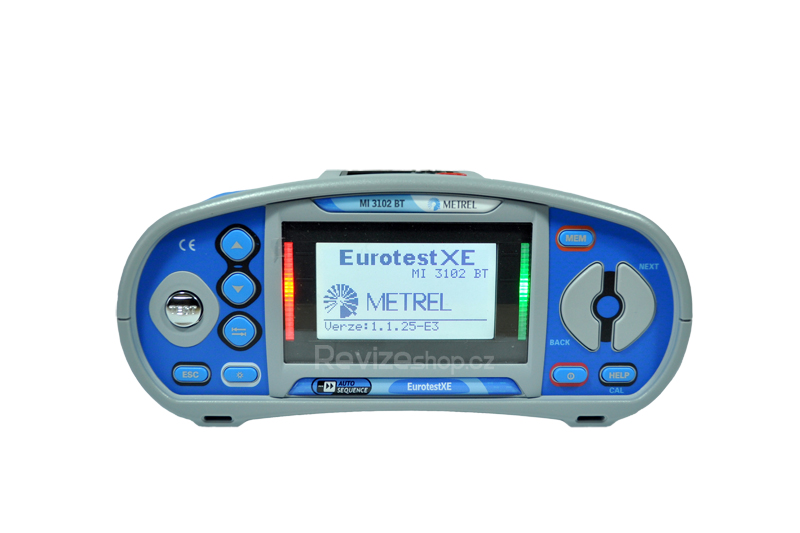

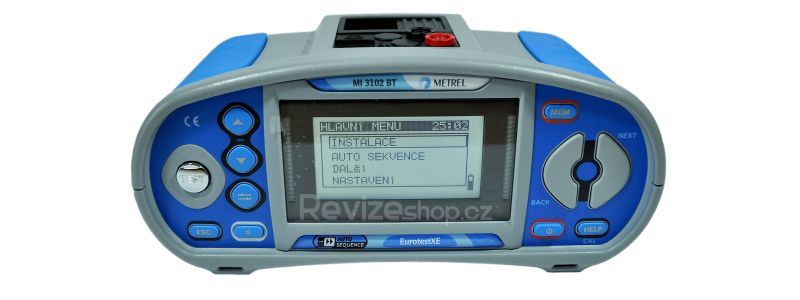

Metrel MI 3102 BT Eurotest XE

sdružený revizní přístroj MI 3102 BT umožňuje provádět všechna běžná měření v elektrických instalacích podle normy ČSN EN 61557.

Předdefinované automatické postupy měření A U T O S E Q U E N C E ® umožňují snadná měření v sítích TN, TT a IT. V IT sítích lze měřit ISFL a IMD. MI 3102 BT EurotestXE dále umožňuje on-line monitorovat napětí na svorkách, určit sled fází,měřit zemní odpor, osvětlení, proud TRMS, výkon, účiník, harmonické složky. EurotestXE obsahuje rozsáhlou databázi charakteristik pojistek, která umožňuje snadné vyhodnocenívýsledků měření impedance. Výsledky měření lze uložit do paměti přístroje a přenéstdo PC, kde je lze zpracovat v programu EuroLink PRO, který je součástí dodávky přístroje. Kromě USB a RS 232 lze data přenášet také pomocí vestavěného Bluetooth modulu.

Vyhledávač produktů METREL v češtině - vyberte si dle svých potřeb ten správný přístroj.

POZOR !! Přístroj je také ve zvýhodněné sadě s kleštěmi na zemní odpory (A1018 a A1019)

Použití:

  • měření spojitosti a vodivého spojení
  • izolační odpory napětím 50 - 1000 V
  • test hlídačů izolace a měření unikajících proudů při stavu jedné závady v sítích IT
  • rozsáhlé možnosti měření parametrů proudových chráničů: typy AC, A, F, B, B+, PRCD-K, PRCD-S
  • skutečná impedance poruchové smyčky a zkratový proud
  • skutečná impedance sítě a zkratový proud; úbytek napětí
  • skutečná impedance poruchové smyčky a zkratový proud bez vybavení proudového chrániče
  • v paměti uložená rozsáhlá tabulku pojistek umožňuje okamžité vyhodnocení změřené impedance s ohledem na jištění obvodu
  • zemní odpory pomocí sond nebo dvěma klešťovými přístroji bez sond a rozpojování vodičů; rezistivita půda
  • proud a unikající proud pomocí kleští
  • výkon (P, S, Q, PF, THDU), harmonické složky
  • osvětlení
  • síťové napětí a kmitočet, sled fází
  • test přítomnosti napětí na ochranném vodiči
  • AUTO SEKVENCE - automatické postupy měření
  • možnost ukládání výsledků měření do paměti, komunikace s PC pomocí RS 232 i USB
  • vestavěný Bluetooth modul umožňuje bezdrátovou komunikaci s PC a zařízeními Android
  • k napájení lze použít akumulátory a nabíjet je přímo v přístroji; akumulátory i nabíječka jsou součástí dodávky

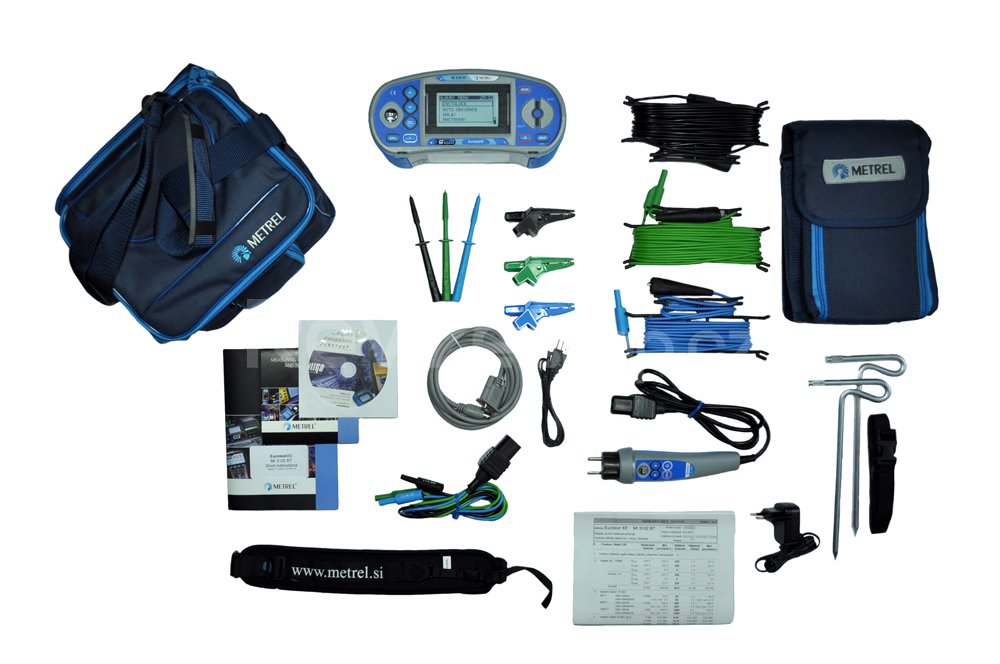

Rozsah dodávky:

  • Přístroj Eurotest XE

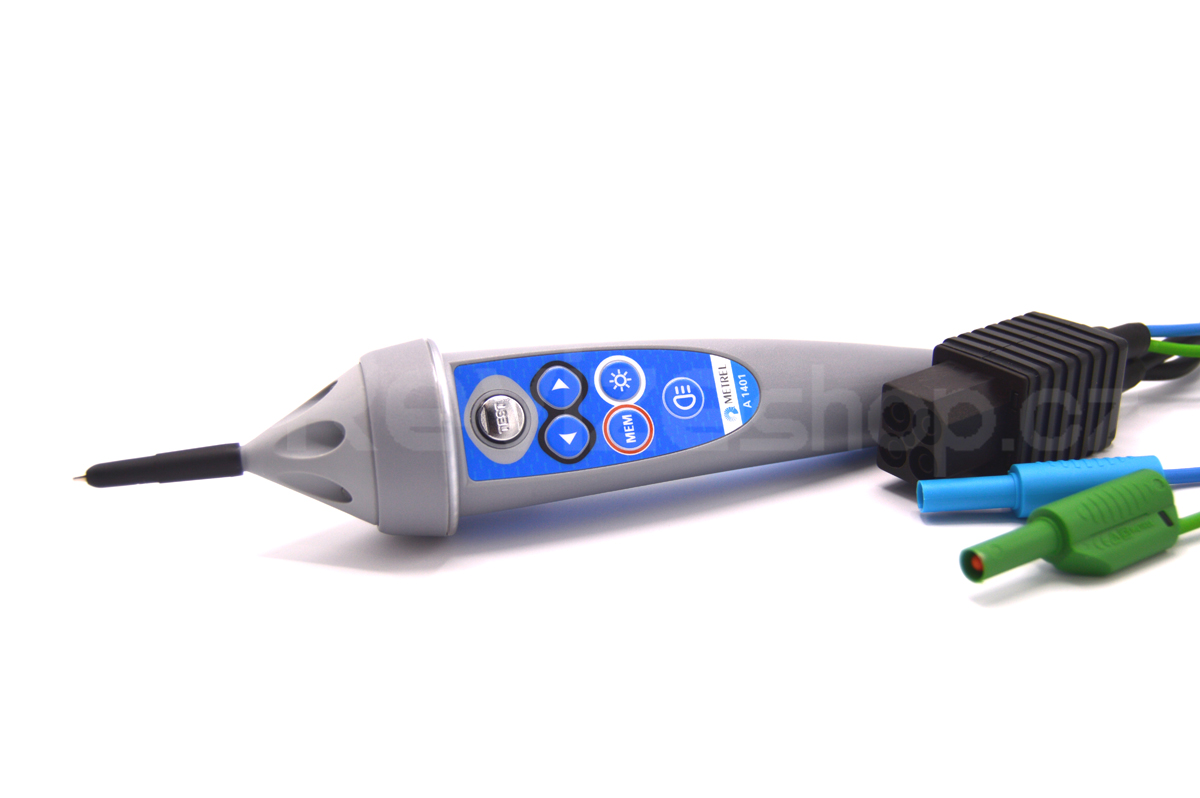

  • Plug Commander, 1.5 m
  • Měřicí kabel, 3 x 1.5 mň

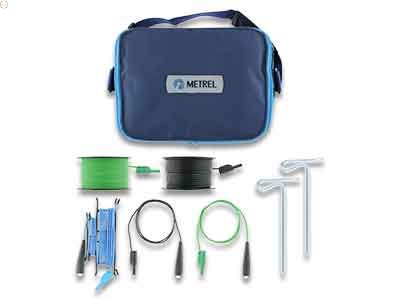

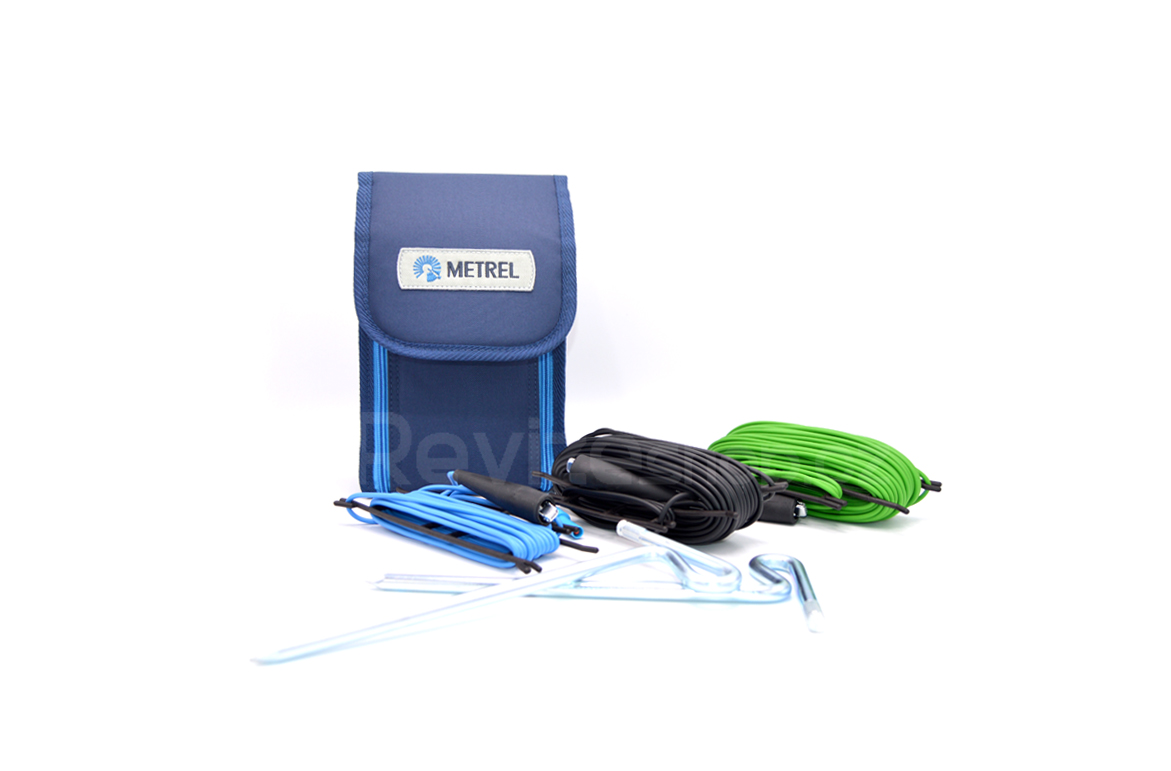

  • Sada pro měření zemních odporů (měřicí vodič 4 m,měřicí vodič 20 m, 2 ks, kovový kolík, 2 ks, brašna)

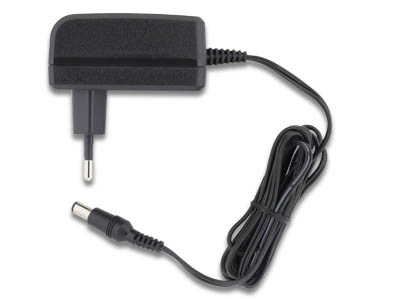

  • Síťový adaptér + 6 ks NiMH akumulátorů,typ AA

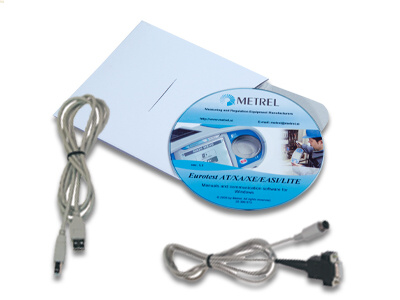

  • PC Software EuroLink PRO• Měřicí hrot, 3 ks

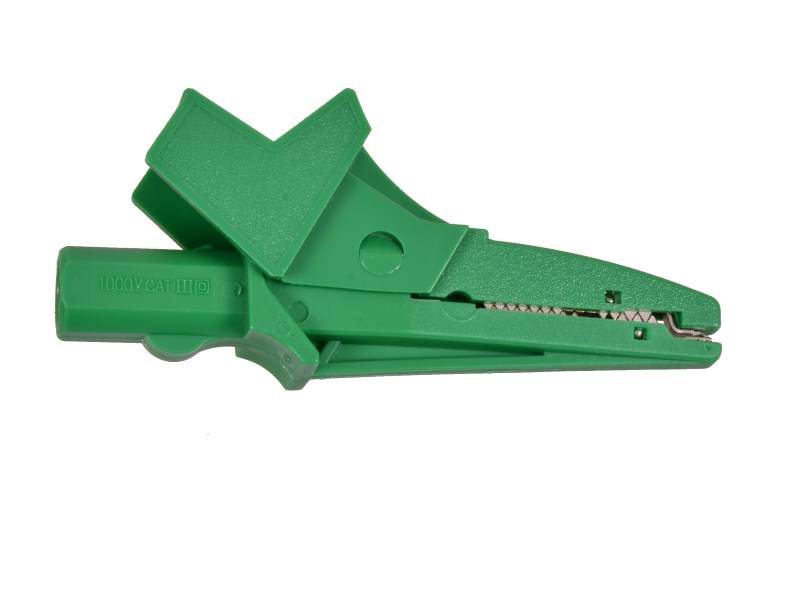

  • Krokosvorka, 3 ks
  • Kabel RS232 - PS/2
  • Kabel USB
  • Řemen

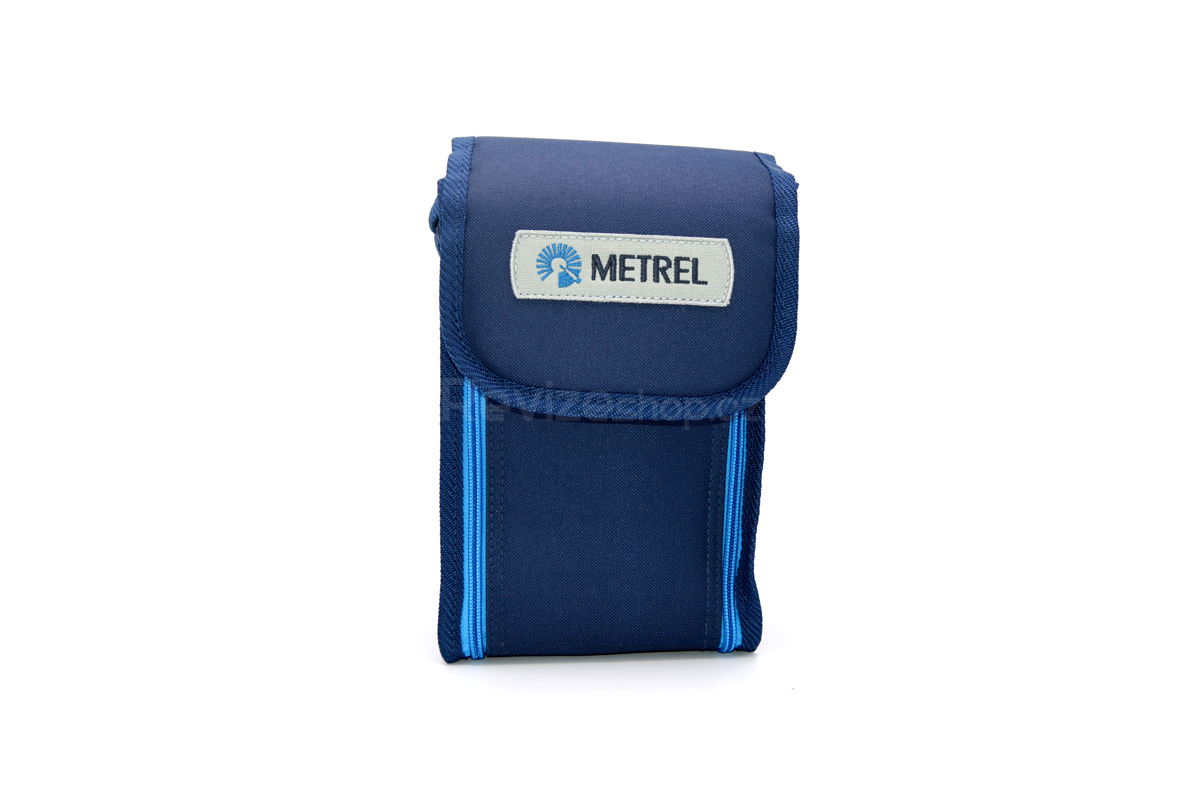

  • Brašna
  • Tištěná stručná uživatelská příručka v češtině
  • Návod k používání přístroje v češtině na CD
  • Kalibrační list

Více o MI 3102 BT se dozvíte tady

Pokud chcete vytvořit profesionální protokoly, je potřeba zakoupit SW EUROLINK PRO PLUS A1292

Technické parametry:

Izolační odpor

Rozsah [MΩ] 0 ÷ 999,9 (Un > 250 V)    0 ÷ 199,9 (Un ≤ 250 V)
Rozlišení [MΩ] 0,01   0,1   1
Chyba měření ± (5% z MH + 3 D)*... (R < 19,99 MΩ)
± 5% z MH* až 20% z MH*... (dle měř. rozsahu a Un)
Un 50 / 100 / 250 / 500 / 1000 V
In 1 mA


Spojitost proudem 200 mA

Rozsah [Ω] 0,00 ÷ 19,99    20,0 ÷ 99,9    100 ÷ 1999
Chyba měření ± (3% z MH + 3 D)*... (R ≤ 19,99 Ω)
± 5% z MH*... (R > 19,99 Ω)
Un, Ik Un = 6,5 ÷ 9 V, Ik ≥ 200 mA (pro R ≤ 2 Ω)


Spojitost malým proudem

Rozsah [Ω] 0,0 ÷ 99,9    100 ÷ 1999
Chyba měření ± (5% z MH + 3 D)*
Un, Ik Un = 6,5 ÷ 9 V, Ik ≤ 8,5 mA


Proudové chrániče - obecné údaje

Jmenovitý proud [mA] 10; 30; 100; 300; 500; 1000 (fáze 0° nebo 180°)
Typ proud. chrániče AC, A, F, B, B+, PRCD, PRCD-K, PRCD-S, standardní nebo selektivní


Proudové chrániče - dotykové napětí bez vybavení chrániče

Rozsah [V] 0,0 ÷ 19,9                     20,0 ÷ 99,9
Chyba měření (- 0 / +15 %) z MH + 10 D*      (- 0 / +15 %) z MH*
Měřicí proud < 0,5 IΔN


Proudové chrániče - vypínací čas

Rozsah [ms] 0 ÷ max. čas (závisí na typu chrániče a násobku IΔN)
Chyba měření ± 1 ms pro t ≤ 40 ms, ± 3 ms pro t > 40 ms


Proudové chrániče - vybavovací proud IΔ, vypínací čas při vybavovacím proudu tΔ a dotykové napětí při vybavovacím proudu Ud

Rozsah IΔ 0,2 ÷ 1,1 / 1,5 / 2,2  IΔN (závisí na typu chrániče a IΔN)
Rozsah tΔ [ms] při IΔ 0 ÷ 300
Rozsah Ud [V] při IΔ 0,0 ÷ 99,9


Skutečná impedance poruchové smyčky a zkratový proud

Rozsah [Ω] 0,00 ÷ 9,99    10,0 ÷ 99,9    100 ÷ 999   1,00 k ÷ 9,99 k
Chyba měření ± (5% z MH + 5 D)* (Z < 100 Ω) / ± 10% z MH (Z ≥ 100 Ω)
Rozsah zkrat. proudu 0,00 A ÷ 23,0 kA
Jmenovité napětí / f 93 V ÷ 134 V, 185 V ÷ 266 V /  45 ÷ 65 Hz


Skutečná impedance poruchové smyčky a zkratový proud bez vybavení proudového chrániče

Rozsah [Ω] 0,00 ÷ 9,99    10,0 ÷ 99,9    100 ÷ 999   1,00 k ÷ 9,99 k
Chyba měření ± (5% z MH + 10 D)* (Z < 100 Ω) / ± 10% z MH (Z ≥ 100 Ω)
Rozsah zkrat. proudu 0,00 A ÷ 23,0 kA
Jmenovité napětí / f 93 V ÷ 134 V, 185 V ÷ 266 V /  45 ÷ 65 Hz


Skutečná impedance sítě a zkratový proud, úbytek napětí ΔU%

Rozsah [Ω] 0,00 ÷ 9,99    10,0 ÷ 99,9    100 ÷ 999   1,00 k ÷ 9,99 k
Chyba měření ± (5% z MH + 5 D)* (Z < 100 Ω) / ± 10% z MH (Z ≥ 100 Ω)
Rozsah zkrat. proudu 0,00 A ÷ 199 kA
Úbytek napětí 0,0 ÷ 99,9 %
Jmenovité napětí 93 V ÷ 134 V, 185 V ÷ 266 V, 321 V ÷ 485 V /  45 ÷ 65 Hz


Zemní odpor (třívodičová metoda)

Rozsah [Ω] 0,00 ÷ 19,99     20,0 ÷ 199,9     200 ÷ 9999
Chyba měření ± (5% z MH + 5 D)*
Aut. test odporu sond ano


Zemní odpor (dva klešťové přístroje)

Rozsah [Ω] 0,00 ÷ 19,99     20,0 ÷ 30,0     30,1 ÷ 39,9
Chyba měření ± (10% z MH + 10 D)*     ± 20% z MH*     ± 30% z MH*


Rezistivita půdy

Rozsah [Ωm] 0,0 Ωm ÷ 9999 kΩm
Chyba měření ± 5% z MH* až  ± 20% z MH* dle měř. rozsahu


Sled fází

Zobrazený výsledek 1.2.3 nebo 2.1.3
Jmenovité napětí [V] 100 ÷ 550


Napětí a kmitočet

Rozsah, chyba měření 0 ÷ 550 V      ± (2% z MH + 2 D)*
Rozsah, chyba měření 0,00 ÷ 499,9 Hz      ± (0,2 % z MH + 1 D)*


Napětí - monitor napětí na svorkách

Rozsah, chyba měření 10 ÷ 550 V      ± (2% z MH + 2 D)*


AC TRMS proud a unikající proud pomocí proudových kleští A 1018

Rozsah [mA] 0,0 ÷ 99,9     100 ÷ 999     1,00 A ÷ 19,99 A
Chyba měření ± (5% z MH + 5 D)*   (I  < 100 mA)
± (3% z MH + 3 D)*   (I = 100 ÷ 999 mA)
± 3% z MH*   (I > 1 A)


AC/DC TRMS proud pomocí proudových kleští A 1391

Rozsah [A] 0,00 ÷ 19,99    20,0 ÷ 299,9
Chyba měření ± (3% z MH + 3 D)*   (I  < 2 A)
± 3%*   (I = 2 ÷ 39,9 A)
± (3% z MH + 5 D)*   (I > 40 A)


Výkon, účiník, celkové harmonické zkreslení, harmonické složky

Výkon (P, S, Q) 0,00 W (VA, VAr) ÷ 99,9 kW (kVA, kVAr)
Účiník -1,00 ÷ 1,00
Harmonické složky napětí 0,1 V ÷ 500 V
Celkové harmonické
zkreslení THD napětí
0,1 % ÷ 99,9 %
Harmonické složky a
celkové harm. zkreslení
THD proudu
0,00 A ÷ 199,9 A


Síť IT - unikající proud při stavu jedné závady ISFL

Rozsah [mA] 0,0 ÷ 19,9
Chyba měření ± (5% z MH + 3 D)*


Síť IT - zkouška hlídačů izolace IMD

Rozsah odporů [kΩ] 5 ÷ 640, rozlišení 5 kΩ, 128 kroků
Unikající proud za stavu
jedné závady při mezním
izolačním odporu [mA]
0,0 ÷ 19,9

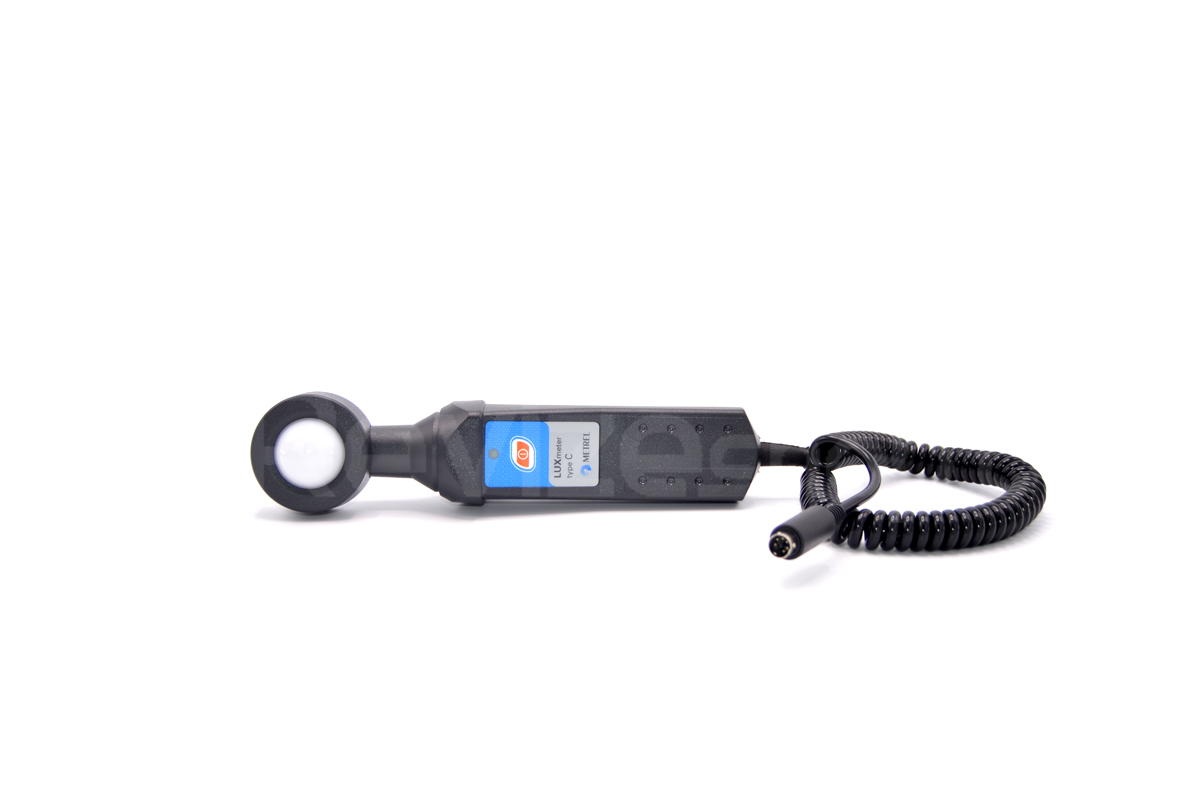

Osvětlení

Rozsah [lux] 0,01 ÷ 19,99     20,0 ÷ 199,9     200 ÷ 1999     2,00 k ÷ 19,99 k
Chyba měření (sonda B) ± (5% z MH + 2 D)*  (< 20 lux)
± 5% z MH*  (≥ 20 lux)
Chyba měření (sonda C) ± (10% z MH + 3 D)*  (< 20 lux)
± 10% z MH*  (≥ 20 lux)

* MH značí měřenou hodnotu, D značí digit

Všeobecně:

Napájení 6 x alkalická baterie nebo NiCd/NiMH akumulátor,
rozměr AA (IEC LR6)
Displej maticový LCD s možností podsvětlení
Optická i akustická indikace ano
Automatické srovnávání výsledků  měření
s nastavitelnými  mezemi
ano (lze vypnout)
Aut. vypínání ano
Paměť až 1800 měření
Připojení k PC RS 232, USB, Bluetooth
Třída ochrany II (dvojitá izolace)
Přepěťová kategorie CAT III / 600 V, CAT IV / 300 V
Krytí IP 40
Rozměry 230 x 103 x 115 mm
Hmotnost (bez baterií) asi 1,35 kg
