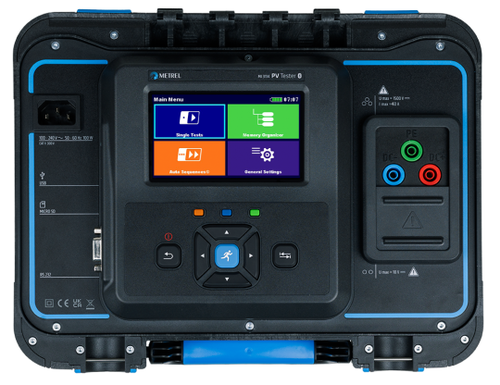

MI 3114 PV Tester je výkonný přístroj pro testování fotovoltaických systémů s maximálním napětím systému do až 1500 V a maximálním zkratovým proudem 40 A.
Podporuje testování v souladu s normou IEC 62446-1 a pokrývá všechny testy kategorie 1. To zahrnuje měření jako izolační odpor, zkratový proud Isc, napětí bez zátěže Uoc, přepočet naměřených výsledků na hodnoty STC a srovnání se jmenovitými hodnotami uvedenými výrobcem fotovoltaického panelu. Intenzita záření a teplota se měří v reálném čase pomocí bezdrátové dálkové jednotky.
Kromě toho, všechny testy kategorie 1 lze provést v jediném automatickém testu na jeden stisk tlačítka Start.

Přístroj se ovládá pomocí velkého barevného dotykového displeje, ze kterého lze připravit a spustit vybrané testy nebo měření, ukládat výsledky a prohlížet je.
Je také možné změnit dříve zadané údaje nesprávné parametry na již provedeném měření nebo skupiny měření.

Měření

• 1500V izolační odpor řetězce (stringu)
• Spojitost PE vodičů
• Test zapojení
• Měření zkratového proudu Isc a napětí bez zátěže Uoc
• Bezdrátové měření intenzity slunečního záření a teploty panelů

Hlavní vlastnosti

• Automatický test pro testy kategorie 1
• Výpočet hodnot STC a porovnání s nominálními údaji
• Oprava dříve nesprávně zadaných hodnot parametrů na již provedených měření nebo skupiny měření
• Organizátor paměti, operace na jednotlivých měřeních nebo skupině měření, vyhledávání, databáze FV modulů
• Bezdrátová (Wi-Fi) vzdálená jednotka pro měření záření a teploty článků
• AUTOSEQUENCE
• PC SW Metrel ES Manager pro přípravu struktury měření a měření předem, nahrání / stažení struktury, prohlížení výsledků, vygenerování zprávy z měření.

Použití

• Testování velkých 1500V FV elektráren
• Prvotní kontrola instalací
• Periodické testování
• Testy v rámci údržby
• Vyhledávání poruch
• Tvorba reportu z měření

Normy:

• Funkčnost
• EN 62446-1
• EN 62446-2

Elektromagnetická kompatibilita

• EN 61326-1
• Bezpečnost
• EN 61010-1
• EN 61010-2-30
• EN 61010-031

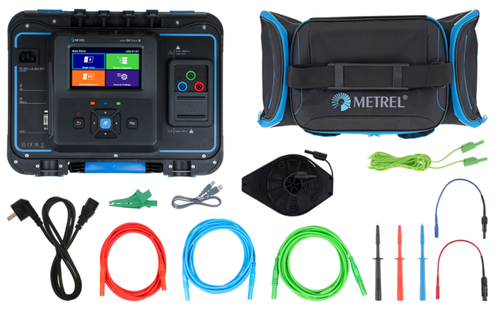

Rozsah dodávky:

• Přístroj MI 3114
• A 1790 RED, měřící kabel 3m červený 2,5mm2
• A 1790 BLU, měřící kabel 3m modrý 2,5mm2
• A 1792, měřící kabel 3m zelený 0,75mm2
• S 2146, sada adaptérů MC4 / banánek
• A 1509, měřící kabel 50m černý 0,75mm2
• A 1012, měřící kabel 4m zelený 0,75mm2
• A 1309, krokosvorka zelená
• A 1014, měřící hrot černý
• A 1015, měřící hrot modrý
• A 1016, měřící hrot červený
• A 1727, USB kabel typ A/B
• A 1728, síťový napájecí kabel 2m
• A 1551, taška velikost L
• PC SW Metrel ES Manager (volně stažitelný ze stránek výrobce)
• P 1000-EU, licence Basic
• Kalibrační certifikát pro MI 3114
• + navíc oproti sade ST získate:
• A 1785, bezdrôtová vzdialená jednotka
• A 1833, snímač teploty
• A 1834, snímač žiarenia
• 2x A1835, upínacie kliešte
• A 1791 popruh na zavesenie
• S 2080, 6 ks NiMH batérií AA 1,2V 2100mAh
• A 1548, napájací adaptér 12V/0,5A
• Kalibračný certifikát pre A 1785
