Úvod » Revizní přístroje » Sdružené revizní přístroje » Metrel MI 3108 ST Eurotest PV - Revize fotovoltaických a elektrických instalací
Metrel MI 3108 ST Eurotest PV - Revize fotovoltaických a elektrických instalací
+ doprava zdarma + CZ kalibrace
MI 3108 ST Eurotest PV
tester instalací a solárních panelů Eurotest
je kombinovaný tester.Umožnuje kompletní testování elektrických instalací dle EN 61557 a navíc provede všechny potřebné zkoušky vyžadované na jednofázových fotovoltaických (PV) instalací. To zahrnuje všechny zkoušky podle požadavků normy EN 62446, ale také I - U charakteristiky, výpočet hodnot STC (standardní podmínky testování) hodnot a měření výkonu na straně DC i AC. Přístroj je konstruován pro použití v reálných pracovních podmínkách (napětí do 1000 V, proud do 15A DC). Přístroj je dodáván s PV bezpečnostní sondou, která umožňuje bezpečné odpojení kdykoliv během měření, čímž se výrazně zvyšuje bezpečnost obsluhy.
Vyhledávač produktů METREL v češtině - vyberte si dle svých potřeb ten správný přístroj.
Funkce a vlastnosti přístroje:

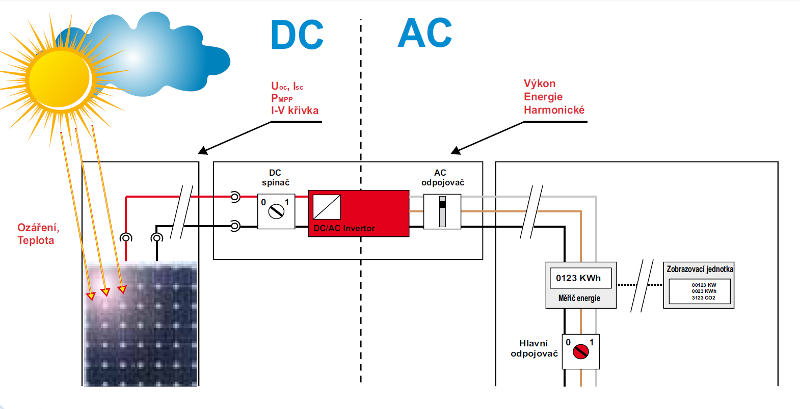

Měření na DC straně PV instalace:
- napětí, proud, výkon, energie
- Uoc (napětí naprázdno) a Isc (zkratový proud)
- ozáření
- teplota modulů
Měření na AC straně PV instalace:
- napětí, proud, kmitočet, výkon, energie, účiník, harmonické zkreslení
- účinnost PV modulů, invertoru, PV systému
Elektrická instalace:
- izolační odpor
- spojitost PE vodiče
- skutečná impedance sitě, zkratový proud, úbytek napětí
- skutečná impedance (včetně měření za proudovým chráničem bez jeho vybavení), zkratový proud
- proudové chrániče (typ AC, A,B, standartní i selektivní)
- zemní odpor
- AC proud pomocí klešťového přístroje (odebíraný i unikající)
- TRMS napětí, kmitočet, sled fází
- výkon, energie, harmonické zkreslení
Hlavní vlastnosti:
PV instalace:
- výpočet STC hodnot
- výpočet účinnosti
- grafické zobrazení I-V křivky modulu
- dva napěťové a dva proudové vstupy pro současné měření AC a DC parametrů
- volitelně vzdálenou jednotku PV Remote Unit pro současné měření ozáření a teploty PV modulu
Elektrická instalace:
- možnost automatikého testu proudových chráničů
- měření proudových chráničů typu B
- měření zemního odporu
- vestavěná tabulka pojistek umožňuje automatické vyhodnocení výsledků měření impedance
- online monitor napětí na svorkách přístroje
- funkce osciloskopu
- měření impedance smyčky za proudovým chráničem bez jeho vybavení
- 1-fázové měření výkonu a energie (včetně měření až do 11. harmonické)
Další výhody:
- rozsáhlá paměť pro ukládání výsledků: cca 1800 měření nebo 500 I-V křivek nebo výkonu nebo jejich odpovídající kombinace
- funkce HELP: grafická nápověda se schématy zapojení pro měření jednotlivých veličin
- velmi rozsáhlé příslušenství v základní sestavě včetně PV bezpečnostní sondy, PC SW, akumulátorů, nabíječky a kalibračního listu
- PC SW Eurolink PRO dodávaný v základní sestavě umožňuje přenos uložených výsledků z paměti přístroje do PC a jejich zpracování (jednoduchá revizní zpráva, export dat, ...)
- PC SW Eurolink PRO Plus umožňuje navíc tvorbu profesionální revizní zprávy
Rozsah dodávky:
- Přístroj MI 3108 EurotestPV
- A 1552 Velká přepravní taška
- A 1053 Testovací kabel Schuko
- A 1193 Testovací kabel, 3 x 1,5 m
- A 1016, A 1062, A 1015, A 1014 Zkušební sonda, 4 ks (červená, zelená, modrá, černá)
- A 1064, A 1309, A 1310, A 1013 Krokosvorka, 4 ks (červená, zelená, modrá, černá)
- A 1384 PV Bezpečnostní sonda
- S 2145 PV MC3/4 adaptéry samec/samice
- A 1427 PV Referenční buňka
- A 1400 Teplotní sonda
- A 1707 Sada nosných popruhů
- Kabel USB a RS232 - PS/2
- Napájecí adaptér + 6 NiMH baterií, typ AA
- PC SW EuroLink PRO
- Krátký návod k použití
- Návod k použití a příručka k paměťovým médiím
- Kalibrační certifikát
- Kleště A1391 již nejsou standardní součástí dodávky všech zařízení. Tyto kleště lze však objednat samostatně jako volitelné příslušenství.
Technické parametry:
Měření v PV instalacích
| Funkce | Měřicí rozsah | Základní chyba měření |
| Napětí | 0 V DC ... 999 V DC 0 V AC ... 999 V AC I-V m.: 20 V DC ... 999 V DC |
±(1,5 % z MH + 5 D) ±(1,5 % z MH + 3 D) ±(2 % z MH + 2 D) |
| Proud | Panel m.: 0,0 mA ... 300 A DC Invert. m.: 0,0 mA ... 300 A AC I-V m.: 0,00 A ... 15 A DC |
±(1,5 % z MH + 5 D) ±(1,5 % z MH + 3 D) ±(2 % z MH + 3 D) |
| Výkon | Panel m.:0 ... 200 kW I-V m.: 0 ... 15 kW |
±(2,5 % z MH + 6 D) ±(3 % z MH + 5 D) |
| Energie | 0,000 Wh - 1999 kWh | |
| I-V křivka | 1000 V / 15 A / 15 kW | |
| Harmonické | do jedenácté harmonické | |
| Ozáření | 0 ... 2000 W/m | ± (5 % z MH + 5 D) |
| Teplota | -10°C ... + 85°C | ± 5 D |
Měření v elektrických instalacích
| Funkce | Měřicí rozsah | Základní chyba měření |
| Izolační odpor (EN 61557-2) |
U = 50, 100, 250 V DC R do 199,9 MΩ U = 500, 1000 V DC R do 999 MΩ |
±(5 % z MH + 3 D) ±(5 % z MH + 3 D) |
| Spojitost 200mA EN 61557-4) |
0,00 Ω ... 1999 Ω | ±(3 % z MH + 3 D) |
| Spojitost 7mA | 0,0 Ω ... 1999 Ω | ±(5 % z MH + 3 D) |
| Impedance smyčky EN 61557-3) |
0,00 Ω ... 9,99 kΩ | ± (5 % z MH + 5 D) |
| Impedance sítě (EN 61557-3) |
0,00 Ω ... 9,99 kΩ | ± (5 % z MH + 5 D) |
| Napětí | 0 VAC ... 550 VAC | ± (2 % z MH + 2 D) |
| Kmitočet | 0,00 ... 499,9 Hz | ± (0,2 % z MH + 1 D) |
| Sled fází (EN 61557-7) |
1.2.3 nebo 3.2.1 | |
| Proudové chrániče (EN 61557-6) |
IΔN:10 mA, 30 mA, 100 mA, 300 mA, 500 mA, 1 A | |
| - Dotykové napětí Uc | 0,0 V ... 99,9 V | ( -0 %/ + 15%) z MH |
| - Vypínací čas | 0 ms ... max. čas | ± 1 ms |
| - Vybavovací proud | 0,2 x IΔN ... 2,2 x IΔN | ± 0,1 x IΔN |
| Zemní odpor (EN 61557-5) |
0,00 Ω ... 9999 Ω | ± ( 5 % z MH + 5 D) |
MH značí měřenou hodnotu, D značí digit
Všeobecně
| Přístroj | PV Remote Unit | |
| Displej | LCD 128 x 64 bodů s podsvětlením | |
| Napájení | 6 x 1,2 V NiMH akumulátor, typ AA | |
| Přepěťová kategorie | CAT II / 1000 V DC CAT III / 600 V CAT IV / 300 V |
|
| Třída ochrany | II (dvojitá izolace) | |
| Komunikace | RS 232 + USB | RS 232 |
| Rozměry | 230 x 103 x 115 mm | 140 x 230 x 80 mm |
| Hmotnost | cca 1,3 kg | cca 1,0 kg |
Katalogový listPříslušenství
