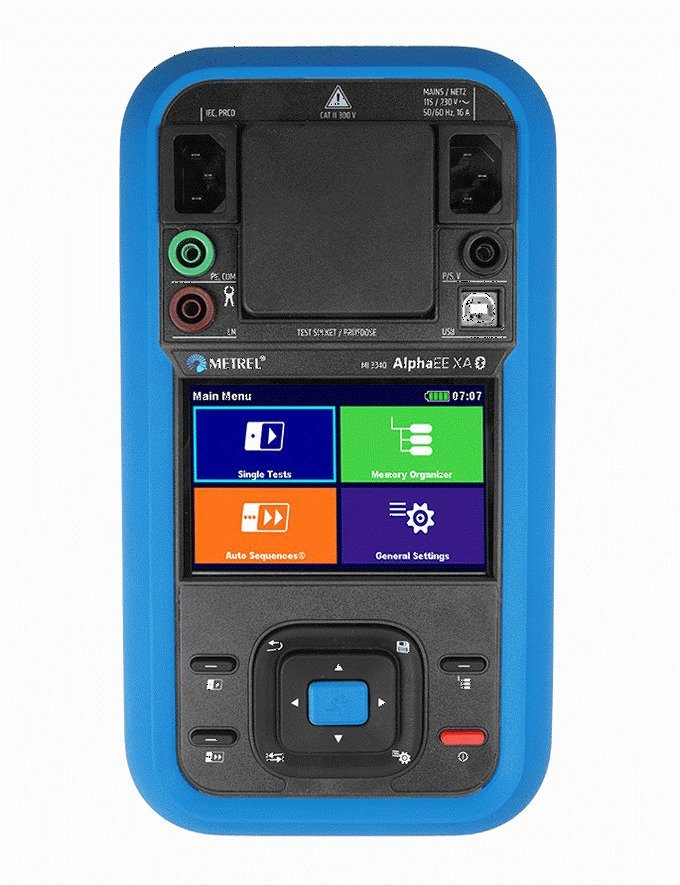

Metrel MI3340 AlphaEE XA - tester el. spotřebičů a el. nářadí

Metrel MI3340XA AlphaEE - tester el. spotřebičů a el. nářadí

Jedná se o kombinovaný tester elektrického nářadí a elektrických spotřebičů.
Je napájen ze sítě a z Li-Ion akumulátoru, tzn. pro některé testy není vyžadováno připojení testeru k síti 230 V.
Kromě základních parametrů (izolační odpor, přechodový odpor, unikající proudy) testuje také proudové chrániče a zapojení přívodních kabelů IEC.
Naměřené údaje lze uložit do paměti.
Program pro zpracování výsledků MESM v češtině lze zdarma stáhnout ze stránek výrobce.
Přístroj podporuje Bluetooth / USB komunikaci a spolupracuje se zařízeními s Androidem.

Metrel MI 3340 AlphaEE XA je všestranný a uživatelsky přívětivý tester elektrických zařízení. Dotykový displej, ergonomické pouzdro a podpora inovativního 3fázového aktivního adaptéru A 1830 pro komplexní testování 3fázových elektrických zařízení jsou jen některé z vlastností, které jej odlišují od jiných srovnatelných testerů.

Nový špičkový přístroj AlphaEE XA je navržen s inovativním pouzdrem, které přináší revoluci v pohodlí a jednoduchosti testování elektrických zařízení. Díky robustní konstrukci a dokonalému vyvážení zajišťuje AlphaEE XA snadnou manipulaci jednou rukou, což z něj činí nepostradatelný nástroj pro profesionály na cestách. Uživatelsky přívětivé rozhraní nabízí flexibilitu dotykové obrazovky i funkčních tlačítek, takže si můžete vybrat způsob ovládání, který vám vyhovuje. Tato dvojí volba zlepšuje použitelnost a zajišťuje plynulou práci při rutinních kontrolách i podrobných diagnostikách.

AlphaEE XA byl navržen s ohledem na potřeby servisních organizací a nabízí speciální měřicí funkce pro širokou škálu aplikací. Umožňuje jak pravidelné testování, tak testování po opravách, a to díky předem nastaveným automatickým sekvencím (AutoSequences) nebo jednotlivým měřením pro okamžité servisní zásahy, což zaručuje mimořádnou všestrannost.

AlphaEE XA je budoucností testování elektrických zařízení – kombinuje nepřekonatelné pohodlí, pokročilé funkce a výjimečný výkon v elegantním, uživatelsky orientovaném designu.

FUNKCE MĚŘENÍ

• Vyhovuje normám EN 50678 / EN 50699
• Vizualní kontroly
• Auto test (kontinuita + izolační odpor + náhradní unikající proud)
• Kontinuita ochranného vodiče 200 mA
• Izolační odpor (Riso, Riso-S) 50 V, 100 V, 250 V, 500 V
• Proud ochranným vodičem (přímý, rozdílový, náhradní)
• Dotykový unikající proud
• Unikající proud produkovaný plovoucím vstupem, PE proud
• Unikající proud bod-bod
• Výkon (P, S, Q, PF, THDu, THDi, CosØ, I, U)
• PRCD test (2-pól, 3-pól, K/Di (varistor), S (3-pól), S+)
• RCD test (typ A, AC, B, B+, F)
• IC-CPD test (EV-RCD, PE vodič)
• Napětí, SELV/PELV
• Test zásuvky
• Test zapojení/aktivní test zapojení
• EVSE diagnostický test
• Měření proudu kleštěmi (s kleštěmi A 1472 – na objednávku)
• Funkční kontroly

HLAVNÍ VLASTNOSTI

• Ergonomický kryt pro snadné ovládání jednou rukou
• Kombinované napájení síť / baterie
• Li-Ion baterie – dlouhá výdrž, rychlé nabíjení
• Předdefinované automatické postupnosti AUTOSEQUENCE® podle EN 50678, EN 50699, EV-kabely, P-RCD, zařízení s plovoucími vstupy, audio/video, informační a komunikační technologie EN 62368-1
• Test izolačního odporu při sníženém testovacím napětí (50 V, 100 V) pro testování citlivých elektronických zařízení
• IC-CPD: Testování EV nabíjecích kabelů Mode 2 a Mode 3 s podporou kompatibilních adaptérů
• Aktivní test zapojení napájecích kabelů
• Barevný dotykový displej pro rychlé a snadné nastavení parametrů
• Automatický test kontinuity (funkce Auto start) pro rychlé a efektivní měření na zařízeních s větším počtem kovových částí
• Test zásuvky: pomáhá při hledání problémů – prověřuje síťové napájení a zapojení vodičů L, N a PE
• Příkon v režimu Standby (podle Commission regulation No 2023/826)
• Podpora testů PRCD: Podporuje všechny typy PRCD, včetně 2- a 3-pólových, K/Di (varistor), S (3-pól) a testů s PE sondou
• BlackBox protokol: Hlavním účelem je provádění testů přes vzdálené aplikace
• PC SW Metrel ES Manager: Umožňuje vytváření testovacích struktur, uživatelských autosekvencí, tisk zpráv z měření a přenos údajů pro archivaci
• aMESM Android SW: Umožňuje skenování QR kódů a nahrávání předpřipravených uživatelských autosekvencí

NORMY

• EN 50699 Opakované zkoušky elektrických zařízení
• EN 50678 Kontrola elektrických zařízení po opravě
• IEC 62368-1 Zařízení audio/video, informačních a komunikačních technologií
• IEC 62752 Test kabelů a ochranných prvků Mode 2 nabíjení elektrických vozidel (IC – CPD)

Spojitost PE (měřicí proud 200 mA pro R

Měřicí rozsah / Rozlišení / Základní chyba měření
0,00 Ω - 19,99 Ω / 0,01 Ω / ±(2 % z MH + 2 D)
20,0 Ω - 99,9 Ω / 0,1 Ω / ±3 % z MH
100 Ω - 199,9 Ω / 0,1 Ω / ±5 % z MH
200 Ω - 1999 Ω / 1 Ω / ±5 % z MH

Izolační odpor, izolační odpor - sonda (50V, 100V, 250V, 500V DC)
Měřicí rozsah / Rozlišení / Základní chyba měření
0,00 MΩ - 19,99 MΩ / 0,01 MΩ / ±(3 % z MH + 2 D)
20,0 MΩ - 99,9 MΩ / 0,1 MΩ / ±5 % z MH
100,0 MΩ - 199,9 MΩ / 0,1 MΩ / ±10 % z MH

Rozdílový unikající proud Idiff (230 V AC)
Měřicí rozsah / Rozlišení / Základní chyba měření
0,00 mA - 1,99 mA / 0,01 mA / ±(3 % z MH + 3 D)
2,00 mA - 19,99 mA / 0,01 mA / ±5 % z MH

Dotykový proud Itou (230 V AC)
Měřicí rozsah / Rozlišení / Základní chyba měření
0,000 mA - 1,999 mA / 1 µA / ±(3 % z MH + 3 D)
2,00 mA - 19,99 mA / 0,01 mA / ±5 % z MH

Náhradní unikající proud Isub, Isub-S (230 V AC)
Měřicí rozsah / Rozlišení / Základní chyba měření
0,00 mA - 1,999 mA / 0,01 mA / ±(3 % z MH + 3 D)
2,00 mA - 19,99 mA / 0,01 mA / ±5 % z MH

Proud PE vodičem Ipe
Měřicí rozsah / Rozlišení / Základní chyba měření
0,000 mA - 1,999 mA / 1 µA / ±(3 % z MH + 3 D)
2,00 mA - 19,99 mA / 0,01 mA / ±5 % z MH

Unikající proud point-to-point, Ileak
Měřicí rozsah / Rozlišení / Základní chyba měření
0,000 mA - 1,999 mA / 1 µA / ±(3 % z MH + 3 D)
2,00 mA - 19,99 mA / 0,01 mA / ±5 % z MH

Test proudových chráničů (P) RCD (10 mA, 15 mA, 30 mA)
Měřicí rozsah / Rozlišení / Základní chyba měření
Vypínací čas:
0 ms - 300 ms (0,5xIΔN) / 0,1 ms / ± 3 ms
0 ms - 300 ms (IΔN) / 0,1 ms / ± 3 ms
0 ms - 40 ms (5xIΔN) / 0,1 ms / ± 1 ms

Vypínací proud
0.2×I∆N … 2.2×I∆N / 0.05×I∆N / ±0.1×I∆N
Typ zkušebního proudu: sinusový (AC), pulzní (A, F), stejnosměrný DC (B, B+)

Výkon P, S, Q (230 V AC)
Měřicí rozsah / Rozlišení / Základní chyba měření
0,00 kW - 3,70 kWA (VA, Var) / 0,01 W / ±(5 % z MH + 5/10 D)

Celkové harmonické zkreslení THDU / THDI (napětí / proud)
0,0 % … 99,9 % / 0,1 % / ±(5 % z MH + 5 D)
0 mA … 999 mA / 1 mA / ±(5 % z MH + 5 D)
1,00 mA … 16,00 A / 10 mA / ± 5 % z MH

SELV/PELV napětí TRMS
Měřicí rozsah / Rozlišení / Základní chyba měření
Uac/dc: 0,0 V - 199,9 V / 0,1 V / ±(3 % z MH + 10 D)
Uac/dc: 200 V … 264 V / 1 V / ±3 % z MH

Proud a unikající proud pomocí proudových kleští A1472
Měřicí rozsah / Rozlišení / Základní chyba měření
0,10 mA - 24,9 A / 0,01 mA, 0,1 A / ±(5 % z MH + 5 D)

Proud I přímá metoda
Měřicí rozsah / Rozlišení / Základní chyba měření
0 mA - 999 mA / 1 mA / ±(3 % z MH + 5 D)
1,00 A - 16,00 A / 10 mA / ±3 % z MH

Napětí U
Měřicí rozsah / Rozlišení / Základní chyba měření
0 V - 199,9 V / 0,1 V / ±(3 % z MH + 10 D)
200 V - 264 V / 1 V / ±3 % z MH

Pozn.: MH = z měřené hodnoty

OBECNÉ

• Napájení: 115V / 230V AC
• Maximální příkon: 30VA (bez zátěže na testovací zásuvce)
• Maximální proud: 10A trvale, 16A krátkodobě, motor max. 1,5 kW
• Kategorie: CAT II / 300V
• Ochrana: IP40 / IP20 (testovací zásuvka)
• Prostředí: Vnitřní použití
• Displej: Barevný dotykový TFT 4,3" 480x272 bodů
• Paměť: MikroSD karta
• Bluetooth: Třída 1
• Rozměry / hmotnost: 15 x 8 x 28 cm / 1,7 kg
• Referenční podmínky: +15°C až +35°C / 35% až 65% rH
• Pracovní podmínky: 0°C až +40°C / max. 80% rH (bez kondenzace)
• Skladování: -10°C až +60°C / max. 90% rH

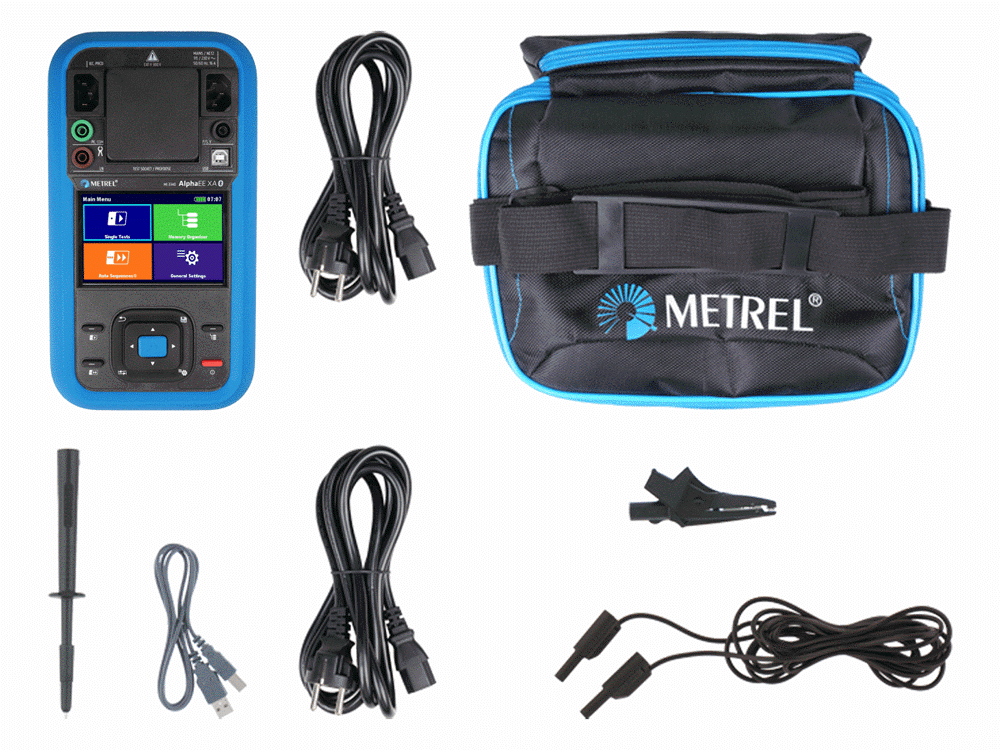

Rozsah dodávky:

• A 1493 Napájecí kabel, 2 m, 3x1.5 mm², konektor IEC C13/Typ F
• A 1340 Testovací vodič, černý, 1,5 m, 2.5 mm²
• A 1014 Testovací sonda, černá
• A 1013 Krokosvorka, černá
• A 1289 Měkká polstrovaná přenosná taška, velikost: M
• A 1727 USB kabel Typ A/B
• Kalibrační certifikát
• Stručný návod k použití v PDF.
• Uživatelský manuál*
• Metrel ES Manager BASIC Licence*
• SW 1201 Metrel ES Manager (instalace programu)*

* SW 1201 Metrel ES Manager a veškerou dokumentaci lze stáhnout zdarma z webového serveru Metrel nebo z dokumentačního centra Metrel.
