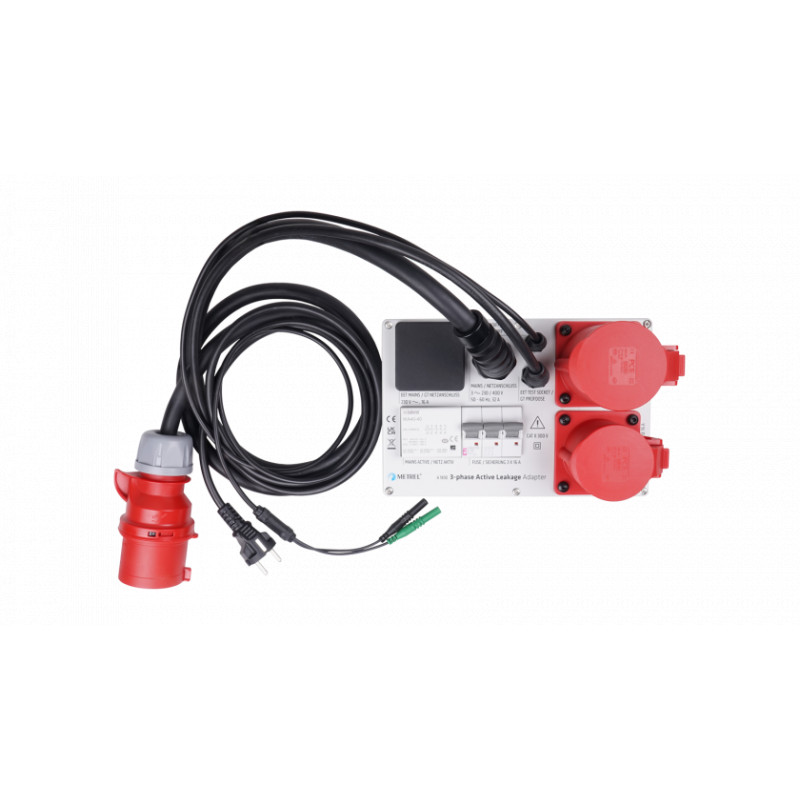

Metrel A1830 - aktívny 3 fázový adaptér

Metrel A1830 - aktívny 3-f adaptér

Adaptér A1830 je určen pro testování zařízení vybavených 5-kolíkovou zástrčkou 16A nebo 32A. Umožňuje rychlé a efektivní aktivní testování unikajícího proudu ve spolupráci s testovacími přístroji primárně určenými pro testování 1fázových zařízení.

Adaptér A1830 pro třífázové aktivní měření unikajícího proudu je určen pro testování zařízení vybavených 5kolíkovou zástrčkou CEE 3-F/16A nebo CEE 3-F/32A. Umožňuje rychlé a efektivní testování unikajícího proudu pomocí testovacích přístrojů, které jsou primárně navrženy pro testování jednofázových elektrických zařízení.

Pokud se adaptér používá spolu s funkcí Metrel AUTOSEQUENCES®, která je součástí novějších multifunkčních testerů, lze kompletní třífázové elektrické zařízení otestovat jediným stisknutím tlačítka. Výsledky lze snadno zpracovat do profesionální zprávy pomocí softwaru MESM.

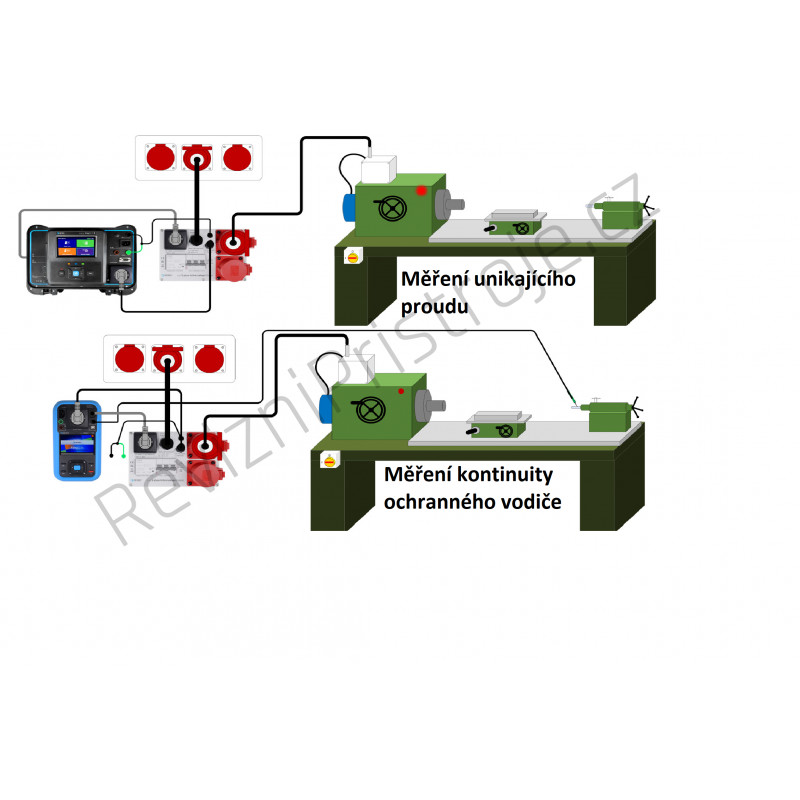

S pomocí adaptéru A1830 pro třífázové aktivní měření unikajícího proudu lze na zařízeních s CEE zástrčkami provádět následující testy:

• Odpor ochranného vodiče
• Izolační odpor (Riso, Riso-S)
• Proud ochranného vodiče (přímý, zbytkový, alternativní)
• Dotykový unikající proud (přímý, alternativní)
• Funkční test

Bezpečnost:

• EN 61010-1
• EN 61010-2-030

Funkčnost:

• EN 50678 / VDE 0701
• EN 50699 / VDE 0702

Tento adaptér je kompatibilní s následujícími testovacími přístroji:

• MI 3360
• MI 3365
• MI 3340

TECHNICKÁ SPECIFIKACE

FUNKCE
Specifikace měření:

• Odpor ochranného vodiče: Platí technické specifikace testovacího přístroje EE
• Izolační odpor: Platí technické specifikace testovacího přístroje EE
• Proud ochranného vodiče:
  • Přímá metoda (PE unikající proud): Platí technické specifikace testovacího přístroje EE
  • Reziduální metoda (Diferenciální unikající proud): Platí technické specifikace testovacího přístroje EE
  • Alternativní metoda (Náhradní unikající proud): Platí technické specifikace testovacího přístroje EE
• Dotykový proud:
  • Přímá metoda (Dotykový unikající proud): Platí technické specifikace testovacího přístroje EE
  • Alternativní metoda (Náhradní unikající proud-S): Platí technické specifikace testovacího přístroje EE

OBECNÉ ÚDAJE

• Testovací konektory:
  • CEE 3-F/16A 5kolíkový
  • CEE 3-F/32A 5kolíkový
• Napájecí konektor přístroje:
  • 1-F / 16A
• Maximální zátěžový proud:
  • 32 A kontinuálně na 32A testovací zásuvce
  • 16 A kontinuálně na 16A testovací zásuvce
• Třída ochrany: Dvojitá izolace
• Stupeň znečištění: 2
• Stupeň krytí: IP 40
• Kategorie přepětí: CAT II 300 V
• Napájecí napětí, frekvence: 3~ 400 V, 50 Hz / 60 Hz
• Rozměry (š × v × d): 25 cm × 16 cm × 16 cm (bez kabelových průchodek a kabelů)
• Délka testovacích vodičů: 1,5 m
• Hmotnost: 4,3 kg

Provozní podmínky:

• Pracovní teplota: 0 °C … +40 °C
• Maximální relativní vlhkost: 95 % RH (0 °C … 40 °C), bez kondenzace
• Provoz: Pouze v interiéru
• Nadmořská výška: <2000 m

Podmínky skladování:

• Teplotní rozsah: -10 °C … +70 °C
• Maximální relativní vlhkost:
  • 90 % RH (-10 °C … +40 °C)
  • 80 % RH (40 °C … 60 °C)

Soubory

Katalogový list v AJ.
