Úvod » Revizní přístroje » Měřiče izolačních odporů » Metrel MI 3211 TeraOhmHP 10 kV - vysokonapěťový tester izolace

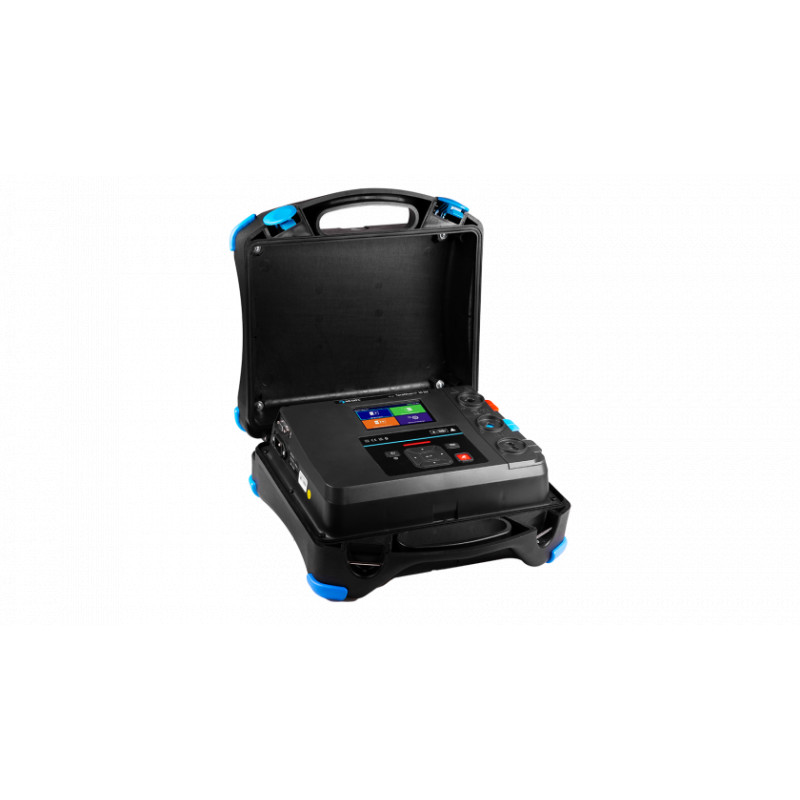

Metrel MI 3211 TeraOhmHP 10 kV - vysokonapěťový tester izolace
+ doprava zdarma
Metrel MI3211 TeraOhmHP 10 kV - tester izolace
FUNKCE MĚŘENÍ
- Měření izolačního odporu
- Diagnostický test (PI, DAR, DD)
- Test krokového napětí
- Zkouška odolnosti vůči napětí (DC) do 10 kV
- Měření napětí a frekvence do 999 V TRMS
- Měření kapacity
HLAVNÍ VLASTNOSTI
- Měření izolačního odporu do 20 TΩ
- Bezpečnostní kategorie do CAT IV 600 V do 3000 m
- Konstrukce s dvojitým pouzdrem
- Kódované banánové konektory s možností uzamčení
- Nově navržené HV krokosvorky s lepším uchopením
- Li-ion baterie 4400 mAh
- Nastavitelné zkušební napětí 50 V až 10 kV) s krokem 50V a 100 V
- Maximální zkratový/nabíjecí proud:
>4 mA (síťové napájení) nebo
>2,4 mA (bateriové napájení) - Rychlost nabíjení pro kapacitní zátěž <2,7 s/μF při 10 kV
- Paměťová karta SD s kapacitou 8 GB na ukládání dat
- Režim přepalování
- Programovatelný časovač
- Automatické vybíjení testovaného objektu po skončení měření
- Detekce napětí > 30 V
- Stupeň krytí IP65
- Uživatelsky přívětivé a intuitivní ovládání
- Detekce průrazu vysokého napětí
- Programovatelné automatické sekvence
- Funkce automatického nastavení
- Výsledky měření v číselné a grafické podobě
- PC software MESM ke stahování a analýzu výsledků testů ak tisku protokolu o testu
- Izolovaná komunikace RS-232 a USB
- Porty, rozhraní Bluetooth
- Vysoce kvalitní příslušenství včetně stíněného testovacích kabelů
- Vysoká ochrana proti EMG rušení:
Odolnost vůči AC proudového šumu 8 mA, potlačení vstupního AC rušivého napětí do 1,5 kV - Průměrování výsledků (5, 10, 30, 60)
- Napájení ze sítě nebo z vestavěné dobíjecí baterie
POUŽITÍ
- Výkonové transformátory
- Měřicí převodníky v distribučních sítí
- Testování izolačních odporů rotujících strojů a kabelů
- Periodické testování výrobních linek a údržba
- Odstraňování poruch a analýza všech druhů problémů s izolací
- Vysokonapěťové generátory
- Svodiče přepětí
NORMY
Elektromagnetická kompatibilita
• EN 61326-1
Bezpečnost
• EN 61010-1 (přístroj)
• EN 61010-2-030;
• EN 61010-2-034;
• EN 61010-031 (příslušenství)
Rozsah dodávky:
- Přístroj MI 3211 TeraOhmHP 10 kV
Testovací kabel 179 4 HV, 3 m, černý banánek/krokodílí spona – stíněný
Testovací kabel 179 5 HV, 3 m, modrý banánek / krokodýlí spona
Testovací kabel 179 3 HV, 3 m, červený banánek / krokodýlí spona
Napájecí kabel A 1728 , 2 m, 3 x 0,75 mm2, konektor IEC C13/Typ E
Kabel USB 1727 typu A/B
A 1772 Měkká taška na přenášení, Velikost: XXL
Základní licence Metrol ES Manager
SW 1201 Metrel ES Manager (instalace programu)
Návod k obsluze v krátké formě
Kalibrační certifikát
|
FUNKCIA |
Rozsah |
Rozlíšenie |
Presnosť |
|
Riso |
0.01 MΩ … 9.99 MΩ |
10 kΩ |
|
|
10.0 MΩ … 99.9 MΩ |
100 kΩ |
|
|
|
100 MΩ … 999 MΩ |
1 MΩ |
|
|
|
1.00 GΩ … 9.99 GΩ |
10 MΩ |
|
|
|
10.0 GΩ … 99.9 GΩ |
100 MΩ |
|
|
|
100 GΩ … 999 GΩ |
1 GΩ |
|
|
|
1.00 TΩ … 9.99 TΩ |
10 GΩ |
|
|
|
10.0 TΩ … 20.0 TΩ |
100 GΩ |
|
|
|
Rozsah merania podľa nominálneho napätia |
<100 V |
100 GΩ |
|
|
<250 V |
200 GΩ |
|
|
|
<500 V |
500 GΩ |
|
|
|
<1000 V |
1 TΩ |
|
|
|
<2500 V |
2 TΩ |
|
|
|
<5000 V |
5 TΩ |
|
|
|
<10 kV |
10 TΩ |
|
|
|
10 kV |
20 TΩ |
|
|
|
Presnosť podľa testovacieho napätia (pre typické hodnoty Riso) |
5GΩ |
100 V |
±(5 % m. h.) |
|
25 GΩ |
500 V |
±(5 % m. h.) |
|
|
50 GΩ |
1 kV |
±(5 % m. h.) |
|
|
100 GΩ |
2 kV |
±(5 % m. h.) |
|
|
250 GΩ |
5 kV |
±(5 % m. h.) |
|
|
1 TΩ |
10 kV |
±(6 % m. h.) |
|
|
Prúd |
100 nA … 999 nA |
1 nA |
±(5 % m. h. + 7 D) |
|
100 nA … 999 nA |
1 nA |
±(5 % m. h.) |
|
|
1.00 μA … 9.99 μA |
10 nA |
||
|
10.0 μA … 99.9 μA |
100 nA |
||
|
100 μA …999 μA |
1 μA |
||
|
1.00 mA … 5.00 mA |
10 μA |
||
|
Testovacie napätie |
30 V … 999 V |
1 V |
±(3 % m. h. + 3 D) |
|
1.00 kV … 9.99 kV |
10 V |
||
|
Napätie |
30.0 V … 199.9 V |
0.1 V |
±(2 % m. h. + 3 D) |
|
200 V … 999 V |
1 V |
||
|
Frekvencia |
45.0 Hz … 65.0 Hz |
0.1 Hz |
±(0.2 % m. h. + 1 D) |
|
Kapacita |
20 nF … 999 nF |
1 nF |
±(5 % m. h. + 3 D) |
|
1.00 μF … 9.99 μF |
10 nF |
||
|
10.0 μF … 50.0 μF |
100 nF |
||
|
DAR |
0.01 … 9.99 |
0.01 |
|
|
10.0 … 100.0 |
0.1 |
|
|
|
PI |
0.01 … 9.99 |
0.01 |
|
|
10.0 … 100.0 |
0.1 |
|
|
|
DD |
0.01 … 9.99 |
0.01 |
|
|
10.0 … 100.0 |
0.1 |
|
|
|
Batériové napájanie |
14.4 V; 4.4 Ah Li-ion pack |
||
|
Čas nabíjania batérií |
4 hodiny |
||
|
Sieťové napájanie |
100 ... 240 VAC, 45 ... 65 Hz, 100 VA |
||
|
Ochrana |
Zosilnená izolácia |
||
|
Kategória |
600 V CAT IV |
||
|
Komunikácia |
Bluetooth, USB a RS-232 |
||
|
Displej |
4.3’’ (10.9 cm) 480 × 272 pixelov TFT farebný |
||
|
Krytie |
IP 65 (kryt zatvorený) / IP 40 (kryt otvorený) |
||
|
Rozmery |
36 cm x 16 cm x 33 cm |
||
|
Hmotnosť |
6.2 kg, bez príslušenstva |
||
