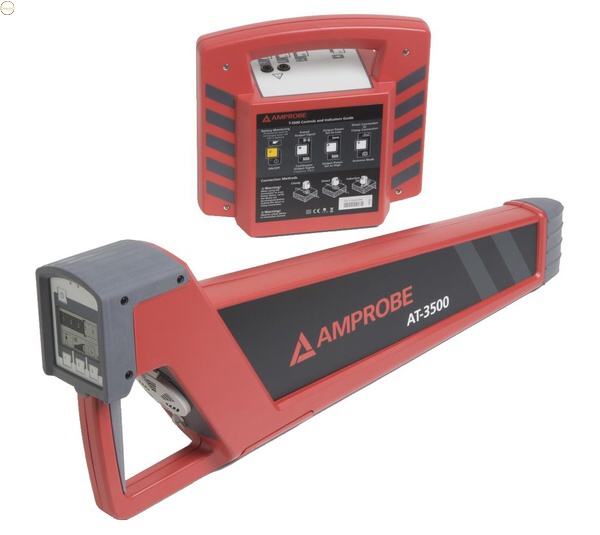

Amprobe AT-3500 - Vyhledávač a trasovač kabelů pod zemí

Amprobe AT-3500 je robustní a cenově dostupný systém pro trasování a lokalizaci podzemních elektrických sítí pod napětím i bez napětí a dále pro lokalizaci potrubí. Systém je složen z vyhledávačky R-3500 a generátoru signálu T-3500, který generuje signál o frekvenci 33 kHz a tento signál je posléze detekován vyhledávačkou. Pokud pracujete v aktivním režimu, generátor generuje elektromagnetické pole, které je potřebné k vyhledání potrubí. Tento signál se do vyhledávaného rozvodu dostane buď galvanicky a nebo induktivně. Systém také umožňuje určení hloubky rozvodu stiskem jediného tlačítka. Pro vyhledávání podzemních sítí v místě budoucích, stavem lze systém nastavit do velice citlivých režimů power a radio.

Galvanická metoda trasování

Generátor signálu T-3500 se připojí přímo na vyhledávanou síť (potrubí nebo vedení) pomocí kabelů či kleští. Pro tento způsob vyhledávání je nutné mít přístup alespoň k části trasovaného potrubí či elektrického rozvodu.

Induktivní metoda trasování

Generátor signálu T-3500 se položí na zemský povrch přímo nad potrubí či elektrické vedení a vysílá signály skrz zem do vedení. Tento způsob trasování je výhodný pokud nemáte přístup ani k části trasovaného potrubí či elektrického rozvodu.

Volitelné příslušenství k systému Amprobe AT-3500

• SC-3500 vysílací kleště o průměru (100mm) pro induktivní navázaní signálu ve volně ležících vedeních
• MLS55-3 kabel ze skleněných vláken pro zjišťováni hloubek nekovových potrubních vedení

Důležité vlastnosti systému Amprobe AT-3500

• Lokalizuje (trasuje) podzemní elektrická vedení pod napětím i bez napětí, kabelů a potrubí
• Tři provozní režimy pro přesnější vyhledávání:

1) Pasivní vyhledávání silových vedení (50/60Hz)

2) Pasivní vyhledávání vedení s RF signálem

3) Aktivní trasování pomocí signálu, který je generován vysílačem T-3500. Vysílač pracuje buď v indukčním a nebo galvanickém režimu (přímé připojení na kabel pomocí vodičů a nebo volitelných kleští).

• Aktivní režim měření hloubky až do 4.9 metrů
• Poloautomatická regulace citlivosti pro rychlé hledání místa signálu
• Frekvence signálu generovaného vysílačem je 33 kHz - nejlepší frekvence pro všeobecné trasování
• Kompletní systém, jehož součástí je vysílač, přijímač, připojovací kabely, zemnící kolík a zemnící kabel

Rozsah dodávky:

Vysílač T-3500, přijímač R-3500, 2 ks krokosvorka, měřicí vodič pro přímé měření, zemnící sonda, přenosná brašna, 10 ks baterie IEC R6/AA, 6 ks baterie IEC R20/D a návod k obsluze v českém jazyce
