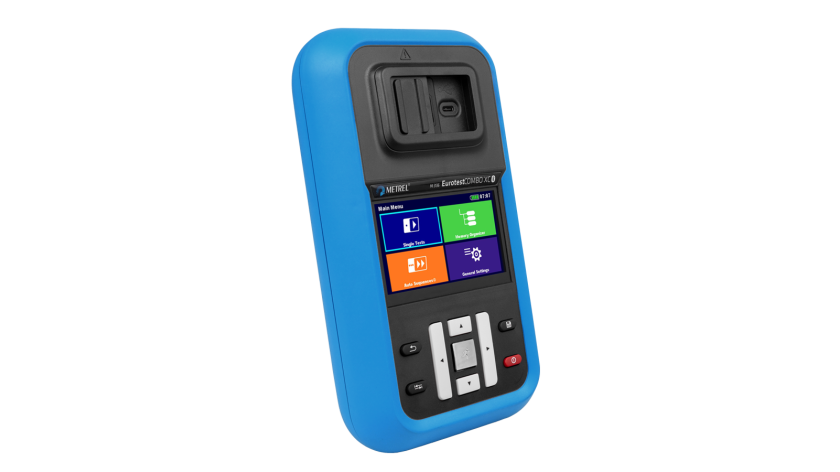

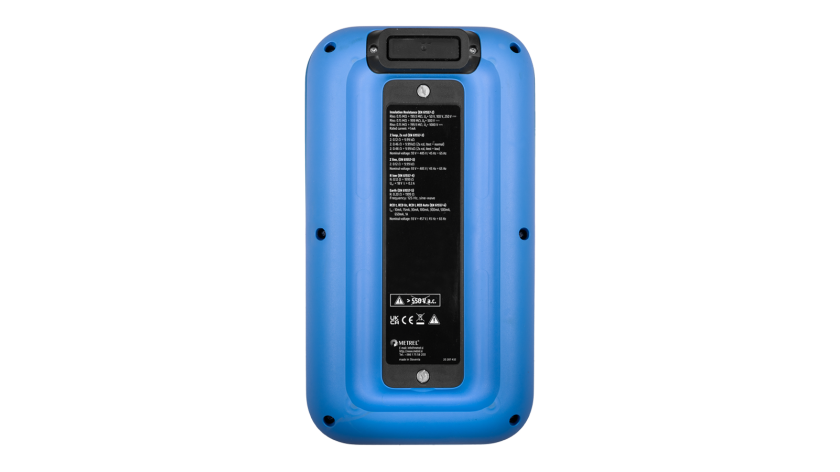

Metrel Eurotest COMBO XC MI 3136 - Revizní přístroj s dotykovým displejem

Je profesionální multifunkční revizní přístroj pro měření elektrických instalací, určený pro elektrikáře, revizní techniky a servisní pracovníky. Umožňuje kompletní testování bezpečnosti nízkonapěťových instalací podle platných norem a poskytuje rychlá, přesná a spolehlivá měření.

Přístroj provádí všechny potřebné testy pro ověření bezpečnosti instalace v systémech TT a TN.

Velký barevný dotykový TFT displej 4,3" (10,9 cm) s rozlišením 480 × 272 pixelů umožňuje snadné čtení výsledků, indikací, parametrů měření, vestavěných schémat a reportů.

MI 3136 EurotestCOMBO XC obsahuje integrované charakteristiky pojistek, jističů a proudových chráničů pro automatické vyhodnocení výsledků zkoušek. Každý test má vlastní individuální nápovědní obrazovku s popisem, jak přístroj připojit k instalaci a jak měření provést.

Všechny výsledky je možné rychle uložit a následně stáhnout pomocí softwaru Metrel ES Manager, který je možné zdarma stáhnout ze stránek výrobce Metrel.

Díky barevnému dotykovému displeji, automatickým měřicím sekvencím a moderní konektivitě (Wi-Fi, Bluetooth, USB-C) je práce s přístrojem rychlá a komfortní. Přístroj je ideální pro revize instalací v rodinných domech, komerčních budovách, průmyslových objektech i při údržbě elektrických zařízení.

MI 3136 EurotestCOMBO XC provádí měření kontinuity, izolace, RCD, impedance smyčky, impedance sítě, napětí, frekvence, zemního odporu a test sledu fází požadované normou EN 61557.

Diagnostické testy na EVSE zařízeních lze provádět s použitím vhodného adaptéru napr. A 1532XA.

Předdefinované automatické testy:

• Auto TT (automatický test pro sítě TT);
• Auto TT RCD (automatický test pro sítě TT s proudovým chráničem);
• Auto TN (automatický test pro sítě TN);
• Auto TN RCD (automatický test pro sítě TN s proudovým chráničem).

Klíčové vlastnosti

• Napájení: 5,2 Ah Li-ion baterie s vestavěnou nabíječkou.
• Konektivita: Univerzální konektor USB-C pro rychlé nabíjení a komunikaci s PC.
• Displej: 4,3" TFT barevný dotykový displej s vysokým rozlišením pro snadné ovládání a přípravu testů.
• Automatizace: Předdefinované automatické testy (Auto TT, Auto TN) a automatické sekvence pro urychlení práce.
• Chrániče (RCD): Samostatné nastavení typu a tvaru proudu, automatický test chráničů (RCD AUTO).
• Podpora na místě: Vestavěné nápovědy se schématy zapojení a tabulky pojistek pro automatické vyhodnocení výsledků impedance.
• Cloud a Software: Kompatibilní s Metrel Cloud (Wi-Fi/Bluetooth) a PC softwarem Metrel ES Manager pro tvorbu profesionálních revizních zpráv. Wi-Fi a Bluetooth® připojení pro rychlou komunikaci s Metrel Cloud, což umožňuje efektivní plánování měření, správu dat a tvorbu reportů. Kompatibilní s úložištěm Metrel Cloud pro bezpečné zálohování vašich výsledků a usnadňuje práci s naměřenými daty přímo v terénu.

Hlavní vlastnosti:

• Barevný dotykový displej
• V paměti uložená tabulka charakteristik pojistek umožňuje automatické vyhodnocení měření
• Funkce HELP zobrazí na displeji schéma připojení přístroje k měřenému objektu
• Hodiny reálného času, paměť pro ukládání změřených hodnot
• Konektivita: USB-C, Wi-Fi, Bluetooth®
• PC software součástí dodávky
• Kompatibilita s aplikací Metrel Cloud pro Android i iOS
• AUTO SEQUENCE® – automatické postupy měření
• Rozsáhlé příslušenství v základní sestavě
• Li-Ion akupack 5,2 Ah s rychlým nabíjením 45 W přes USB-C

Využití:

• Výchozí a pravidelné revize instalací nízkého napětí v domácnostech a kancelářích.
• Testování systémů TT a TN.
• Diagnostika poruch a údržba (preventivní i reaktivní).
• Testování nabíjecích stanic pro elektromobily (EVSE).
• Kontrola uzemnění a ochrany před bleskem.

Technické parametry:

• Displej: 4,3" TFT barevný dotykový displej
• Napájení: Li-Ion baterie 5200 mAh
  • Provoz: typicky 14 h
  • Typická doba nabíjení: 2,5 hodiny
  • Nabíjecí proud baterie: ≤ 3 A
  • Výstupní výkon nabíječky: ≥ 45 W
• Paměť: závisí na velikosti vložené microSD karty
• Kategorie měření: CAT III 600 V / CAT IV 300 V
• Rozsah napětí: 0 – 550 V
• Frekvence: 14 – 499,9 Hz
• Komunikace: USB-C, Wi-Fi, Bluetooth
• Hmotnost: 1,78 kg
• Rozměry: 252 × 111 × 165 mm

Technické parametry:

• Izolačný odpor: 50, 100, 250 / 500, 1000 V
• Rozsah merania izolačného odporu: 0,00 MΩ – 199,9 MΩ / 999 MΩ
• Spojitosť vodičov: 200 mA / 7 mA
• Rozsah merania spojitosti: 0,00 Ω – 1999 Ω / 0,0 Ω – 1999 Ω
• Meranie impedancie slučky aj bez vybavenia RCD a impedancie siete až 9,99 kΩ
• Výpočet skratového prúdu až 199 kA
• Test prúdových chráničov: štandardné, selektívne; typy AC, A, B, F, B+, DD, IC CPD, MI, PRCD S/S+/K
• Skutočná impedancia slučky: 0,00 Ω – 9,99 kΩ (93–266 V / 45–65 Hz)
• Skutočná impedancia siete: 0,00 Ω – 9,99 kΩ
• Úbytok napätia: 0,0 – 99,9 %
• Skratový prúd slučky / siete: 0,00 A – 23,0 kA / až 199 kA
• Zemný odpor (pomocou sond): 0,00 Ω – 9999 Ω
• Sled fáz: Áno
• Meranie napätia (TRMS): 0 V – 550 V
• Frekvencia: 14,0 Hz – 499,9 Hz
• On-line monitor napätia a svoriek: 10 V – 550 V
• Test prítomnosti nebezpečného napätia na PE: Áno

Rozsah dodávky:

• Přístroj MI 3136 EurotestCOMBO XC
• Hrot černý A1014
• Hrot modrý A1015
• Hrot zelený A1062
• Krokosvorka černá A1014
• Krokosvorka modrá A1310
• Krokosvorka zelená 1309
• Sada testovacích kabelů A1193, černá, zelená, modrá (1,5 m)
• Síťový kabel A1053
• USB-C kabel A1857
• Kalibrační certifikát
• Návod k obsluze
• Software Metrel ES Manager (licence BASIC) A1201*
• Upozornění: Součástí dodávky není brašna A 1289 ani napájecí zdroj A 1860. Tato příslušenství je nutné objednat samostatně.

*PC software Metrel ES Manager ke stažení zdarma ZDE.
Návod pro software MESM (v angličtině) ke stažení ZDE.


Normy a standardy:
Funkce a měření

• IEC / EN 61557

Elektromagnetická kompatibilita (EMC)

• EN 61326-1
• EN 61326-2-2

Bezpečnost (LVD)

• EN 61010-1
• EN 61010-2-030
• EN 61010-031
• EN 61010-2-032

Referenční normy pro elektrické instalace a zařízení

• EN 61008
• EN 61009
• IEC 60364-4-41
• BS 7671
• AS/NZS 3017
• IEC 62752
• IEC 62955

Soubory

Katalogový list v AJ.
