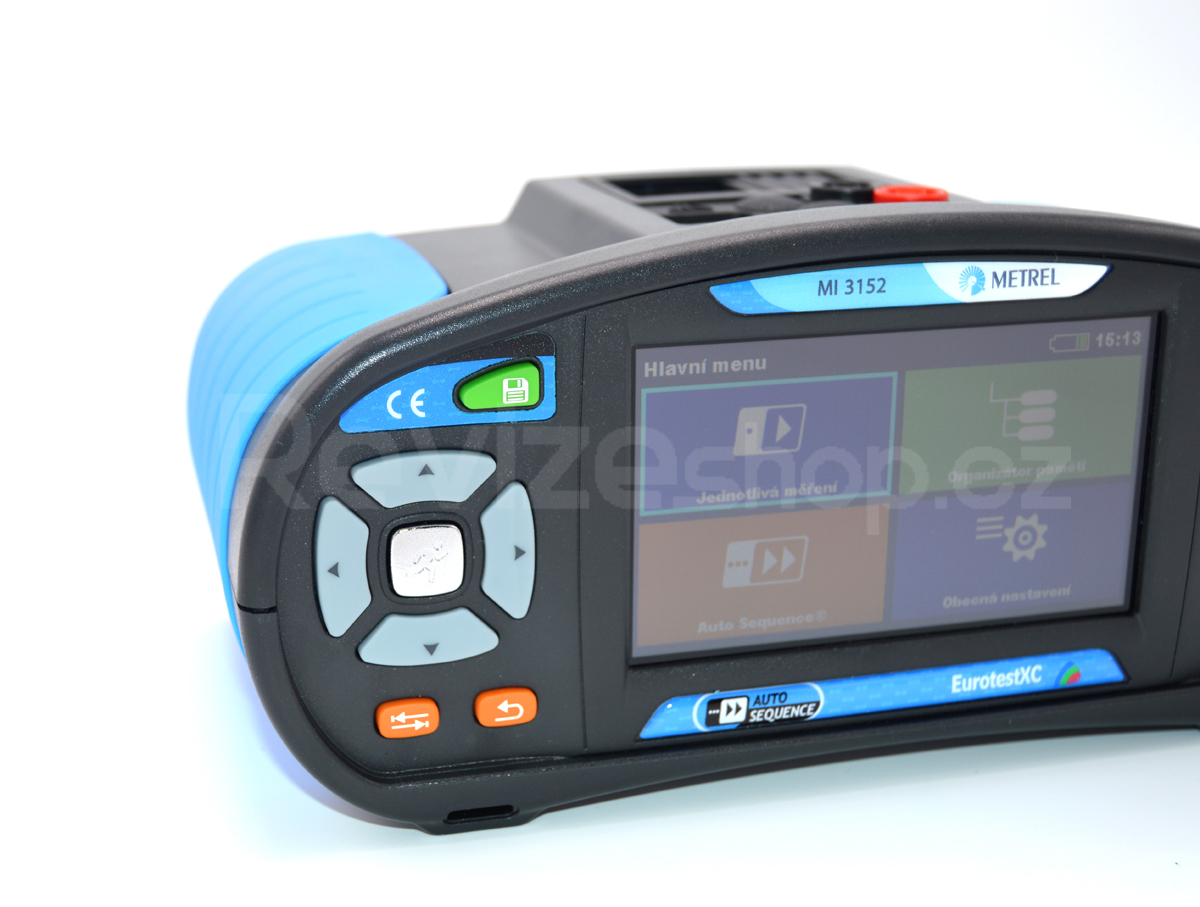

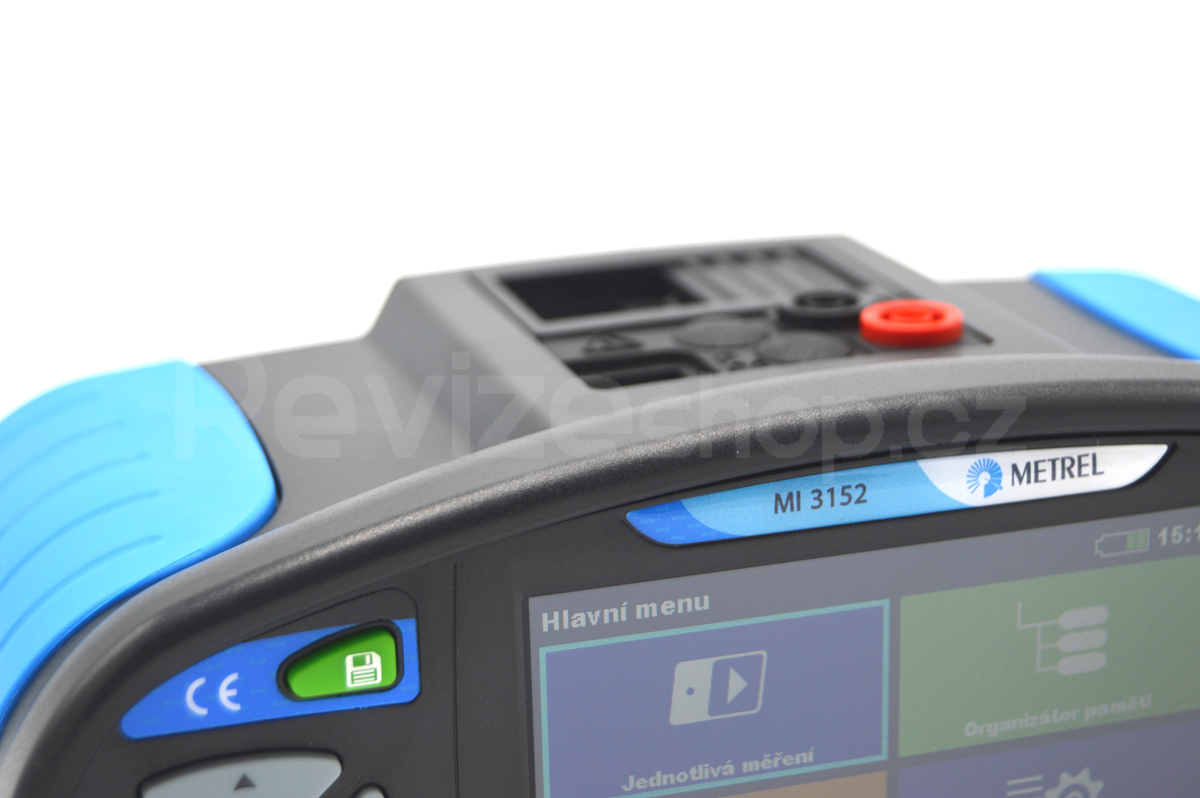

Metrel MI 3152 ST Eurotest XC - Revize instalací a hromosvodů

+ doprava zdarma + CZ kalibrace

akce Doprava zdarma



Dostupnost: Skladem
Výrobce: Metrel d.d.
Kontakt: info@revizeshop.cz
běžná cena 44 490 Kč
naše cena bez DPH : 42 266 Kč
naše cena s DPH (20 %):
50 719 Kč

do košíku:
  ks

Metrel MI 3152 ST Eurotest XC - Revize instalací a hromosvodů

Špičkový profesionální multifunkční přístroj pro provádění revizí elektrických instalací s dotykovým displejem. Přístroj MI 3152 má české menu. Oproti sestavě Euro Set má méně příslušenství, přístroj jako takový je stejný. Základní PC software Metrel ES Manager je v českém jazyce.

Vyhledávač produktů METREL v češtině - vyberte si dle svých potřeb ten správný přístroj.

Funkce a vlastnosti přístroje:

Měření izolačních odporů
Izolační odpory mohou být měřeny napětím 50 / 100 / 250 / 500 / 1000 V do hodnoty až 999 MΩ. Je možné nastavit mezní hodnotu izolačního odporu.

Měření spojitosti
Zkratový proud při měření spojitosti je minimálně 200 mA. Měření probíhá s automatickým přepólováním zkušebního proudu. Je možné vykompenzovat odpor přívodních vodičů. Lze nastavit mezní hodnotu přechodového odporu.
Vodivé spojení - slouží k "propískávání" obvodů, hledání zkratů apod. EurotestXC v této funkci pracuje jako ohmmetr s měřicím proudem asi 7 mA.

Měření v IT sítích
Lze provádět test hlídačů izolace a měření unikajícího proudu při stavu jedné závady.

Test proudových chráničů
Lze testovat proudové chrániče typu AC, A, F, B, B+, PRCD, PRCD-K, PRCD-S standardní a selektivní s jmenovitým rozdílovým proudem 10 mA až 1000 mA. Test lze provádět jak manuálně, tak automaticky a každý test lze provést jak kladnou, tak zápornou půlvlnou. Při testu je prováděno srovnání naměřených vypínacích časů s hodnotami danými normou. Vypínací čas lze měřit těmito násobky IΔN: 1/2, 1, 2 a 5. Dále lze měřit vybavovací rozdílový proud IΔ postupně narůstajícím proudem a dotykové napětí bez vybavení chrániče.

Měření skutečné impedance poruchové smyčky/sítě a zkratového proudu, měření úbytku napětí ΔU%
Přístroj měří skutečnou impedanci poruchové smyčky a sítě (včetně impedance mezi dvěma fázemi!). Přístroj umožňuje měřit v obvodu s proudovým chráničem bez vybavení.
EurotestXC má v paměti uloženou rozsáhlou tabulku pojistek, která v kombinaci s nastavitelným koeficientem pro výpočet zkratového proudu umožňuje okamžité vyhodnocení změřené impedance, resp. zkratového proudu s ohledem na jištění obvodu.

Měření zemních odporů a rezistivity půdy
Přístroj umožňuje měřit třívodičovou metodou nebo dvěma klešťovými přístroji bez rozpojování měřeného obvodu a bez zatloukání sond! Dále lze měřit rezistivitu půdy.

Proud, unikající proud
Měří se klešťovým přístrojem; je zobrazována skutečná efektivní hodnota TRMS.

Výkon, účiník, celkové harmonické zkreslení, harmonické složky
P, S, Q, PF, THDu, THDi, h0 ÷ h11

Měření osvětlení
Osvětlení lze měřit pomocí externí sondy.

Sled fází
Přístroj indikuje sled fází a dále chybové stavy (např. nepřítomnost některého fázového napětí).

Test přítomnosti napětí na ochranném vodiči
Přístroj automaticky testuje, zda není na PE přítomno nebezpečné napětí.

Ukládání výsledků do paměti a přenos do PC
Do paměti EurotestuXC lze uložit až 1800 měření.

Další vlastnosti

  • AUTO SEQUENCE - automaticky provádí předdefinované měřicí postupy (AUTO TT, AUTO TN rcd, AUTO TN, AUTO IT)
  • EurotestXC má české menu.
  • Port RS 232USB pro připojení k PC; data lze přenášet i pomocí vestavěného Bluetooth modulu.
  • Součástí dodávky je i kalibrační list od výrobce, rovněž v češtině.
  • K napájení lze použít akumulátory a nabíjet je přímo v přístroji. Akumulátory i nabíječka jsou součástí dodávky.
  • Velmi malé rozměry a hmotnost.
  • Rozsáhlé příslušenství je součástí dodávky.

Nové funkce přístroje

  • testování varistorových SPD,
  • lokátor pro trasování elektrických vedení pomocí A1191
  • automatické testy elektrických obvodů v sítích TT, TN, IT, Zloop atd.,
  • test bezpečnosti dobíjecích stanic pro elektromobily (EVSE), pomocí A1532 EVSE adaptér
  • měření RCD typu EV (AC 30 mA/DC 6 mA) a MI pro mobilní instalace.

Rozsah dodávky:

  • Přístroj EurotestXC MI 3152 v češtině
  • Plug commander 1,5 m
  • Měřicí kabel 3 x 1,5 m
  • Síťový adaptér + 6 ks NiMH aku, typ AA
  • Měřicí hrot, 3 ks
  • Krokosvorka, 3 ks
  • Sada pro měření zemních odporů 20 m
  • kabel USB
  • kabel RS232 - PS/2
  • Brašna
  • Řemen
  • Licence pro základní PC software Metrel ES Manager
  • Dokumentace v češtině
  • Kalibrační list v češtině
  • Záruční list
  • Kartónový obal

Technické parametry:

Izolační odpor

Rozsah [MΩ] 0 ÷ 999,9 (Un > 250 V)    0 ÷ 199,9 (Un ≤ 250 V)
Rozlišení [MΩ] 0,01   0,1   1
Chyba měření ± 5% z MH* až 20% z MH*... (dle měř. rozsahu a Un)
Un 50 / 100 / 250 / 500 / 1000 V
In 1 mA


Spojitost proudem 200 mA

Rozsah [Ω] 0,00 ÷ 19,99    20,0 ÷ 199,9    200 ÷ 1999
Chyba měření ± (3% z MH + 3 D)*... (R ≤ 19,99 Ω)
± 5% z MH*... (R > 19,99 Ω)
Un, Ik Un = 6,5 ÷ 18 V, Ik ≥ 200 mA (pro R ≤ 2 Ω)


Spojitost malým proudem

Rozsah [Ω] 0,0 ÷ 19,9    20 ÷ 1999
Chyba měření ± (5% z MH + 3 D)*
Un, Ik Un = 6,5 ÷ 18 V, Ik ≤ 8,5 mA


Proudové chrániče - obecné údaje

Jmenovitý proud [mA] 10; 30; 100; 300; 500; 1000 (fáze 0° nebo 180°)
Typ proud. chrániče AC, A, F, B, B+, PRCD, PRCD-K, PRCD-S, standardní nebo selektivní


Proudové chrániče - dotykové napětí bez vybavení chrániče

Rozsah [V] 0,0 ÷ 19,9                     20,0 ÷ 99,9
Chyba měření (- 0 / +15 %) z MH ± 10 D*
Měřicí proud < 0,5 IΔN


Proudové chrániče - vypínací čas

Rozsah [ms] 0 ÷ max. čas (závisí na typu chrániče a násobku IΔN)
Chyba měření ± 1 ms pro t ≤ 40 ms, ± 3 ms pro t > 40 ms


Proudové chrániče - vybavovací proud IΔ, vypínací čas při vybavovacím proudu tΔ a dotykové napětí při vybavovacím proudu Ud

Rozsah IΔ 0,2 ÷ 1,1 / 1,5 / 2,2  IΔN (závisí na typu chrániče a IΔN)
Rozsah tΔ [ms] při IΔ 0 ÷ 300
Rozsah Ud [V] při IΔ 0,0 ÷ 19,9   20 ÷ 99,9


Skutečná impedance poruchové smyčky a zkratový proud

Rozsah [Ω] 0,00 ÷ 9,99    10,0 ÷ 99,9    100 ÷ 999   1,00 k ÷ 9,99 k
Chyba měření ± (5% z MH + 5 D)* (Z < 100 Ω) / ± 10% z MH (Z ≥ 100 Ω)
Rozsah zkrat. proudu 0,00 A ÷ 23,0 kA
Jmenovité napětí / f 93 V ÷ 134 V, 185 V ÷ 266 V /  45 ÷ 65 Hz


Skutečná impedance poruchové smyčky a zkratový proud bez vybavení proudového chrániče

Rozsah [Ω] 0,00 ÷ 9,99    10,0 ÷ 99,9    100 ÷ 999   1,00 k ÷ 9,99 k
Chyba měření ± (5% z MH + 5 D)* (Z < 100 Ω) / ± 10% z MH (Z ≥ 100 Ω)
Rozsah zkrat. proudu 0,00 A ÷ 23,0 kA
Jmenovité napětí / f 93 V ÷ 134 V, 185 V ÷ 266 V /  45 ÷ 65 Hz


Skutečná impedance sítě a zkratový proud, úbytek napětí ΔU%

Rozsah [Ω] 0,00 ÷ 9,99    10,0 ÷ 99,9    100 ÷ 999   1,00 k ÷ 9,99 k
Chyba měření ± (5% z MH + 5 D)* (Z < 100 Ω) / ± 10% z MH (Z ≥ 100 Ω)
Rozsah zkrat. proudu 0,00 A ÷ 199 kA
Úbytek napětí 0,0 ÷ 99,9 %
Jmenovité napětí 93 V ÷ 134 V, 185 V ÷ 266 V, 321 V ÷ 485 V /  45 ÷ 65 Hz


Zemní odpor (třívodičová metoda)

Rozsah [Ω] 0,00 ÷ 19,99     20,0 ÷ 199,9     200 ÷ 9999
Chyba měření ± (5% z MH + 5 D)*
Aut. test odporu sond ano


Zemní odpor (dva klešťové přístroje)

Rozsah [Ω] 0,00 ÷ 19,99     20,0 ÷ 30,0     30,1 ÷ 39,9
Chyba měření ± (10% z MH + 10 D)*     ± 20% z MH*     ± 30% z MH*


Rezistivita půdy

Rozsah [Ωm] 0,0 Ωm ÷ 9999 kΩm
Chyba měření ± 5% z MH* až  ± 20% z MH* dle měř. rozsahu


Sled fází

Zobrazený výsledek 1.2.3 nebo 3.2.1
Jmenovité napětí [V] 100 ÷ 550


Napětí a kmitočet

Rozsah, chyba měření 0 ÷ 550 V      ± (2% z MH + 2 D)*
Rozsah, chyba měření 0,00 ÷ 499,9 Hz      ± (0,2 % z MH + 1 D)*


Napětí - monitor napětí na svorkách

Rozsah, chyba měření 10 ÷ 550 V      ± (2% z MH + 2 D)*


AC TRMS proud a unikající proud pomocí proudových kleští A 1018

Rozsah [mA] 0,0 ÷ 99,9     100 ÷ 999     1,00 A ÷ 19,99 A
Chyba měření ± (5% z MH + 5 D)*   (I  < 100 mA)
± (3% z MH + 3 D)*   (I = 100 ÷ 999 mA)
± 3% z MH*   (I > 1 A)


AC/DC TRMS proud pomocí proudových kleští A 1391

Rozsah [A] 0,00 ÷ 19,99    20,0 ÷ 299,9
Chyba měření ± (3% z MH + 3 D)*   (I  < 2 A)
± 3%*   (I = 2 ÷ 39,9 A)
± (3% z MH + 5 D)*   (I > 40 A)


Výkon, účiník, celkové harmonické zkreslení, harmonické složky

Výkon (P, S, Q) 0,00 W (VA, VAr) ÷ 99,9 kW (kVA, kVAr)
Účiník -1,00 ÷ 1,00
Harmonické složky napětí 0,1 V ÷ 500 V
Celkové harmonické
zkreslení THD napětí
0,1 % ÷ 99,9 %
Harmonické složky a
celkové harm. zkreslení
THD proudu
0,00 A ÷ 199,9 A


Síť IT - unikající proud při stavu jedné závady ISFL

Rozsah [mA] 0,0 ÷ 19,9
Chyba měření ± (5% z MH + 3 D)*


Síť IT - zkouška hlídačů izolace IMD

Rozsah odporů [kΩ] 5 ÷ 640, rozlišení 5 kΩ, 128 kroků
Unikající proud za stavu
jedné závady při mezním
izolačním odporu [mA]
0,0 ÷ 19,9


Osvětlení

Rozsah [lux] 0,01 ÷ 19,99     20,0 ÷ 199,9     200 ÷ 1999     2,00 k ÷ 19,99 k
Chyba měření (sonda B) ± (5% z MH + 2 D)*  (< 20 lux)
± 5% z MH*  (≥ 20 lux)
Chyba měření (sonda C) ± (10% z MH + 3 D)*  (< 20 lux)
± 10% z MH*  (≥ 20 lux)

* MH značí měřenou hodnotu, D značí digit

Všeobecně:

Napájení 6 x alkalická baterie nebo NiCd/NiMH akumulátor,
rozměr AA (IEC LR6)
Displej dotykový TFT 480 x 272 px
Optická i akustická indikace ano
Automatické srovnávání výsledků  měření
s nastavitelnými  mezemi
ano (lze vypnout)
Aut. vypínání ano
Interní paměť 8 GB
Připojení k PC RS 232, USB, Bluetooth
Třída ochrany II (dvojitá izolace)
Přepěťová kategorie CAT III / 600 V, CAT IV / 300 V
Krytí IP 40
Rozměry 230 x 103 x 115 mm
Hmotnost (bez baterií) asi 1,35 kg
