Metrel MI 3110 Eurotest IM - Revize IT instalací

od 12. 11. do 14. 12. 2018 získáte zkoušečku MD 1060* zcela ZDARMA jako dárek!

Doprava zdarma



Dostupnost: Skladem do 14 dnů
Výrobce: Metrel d.d.
Kontakt:: info@revizeshop.cz
běžná cena 21 490 Kč
naše cena bez DPH : 20 416 Kč
naše cena s DPH (20 %):
24 499 Kč

do košíku:
  ks

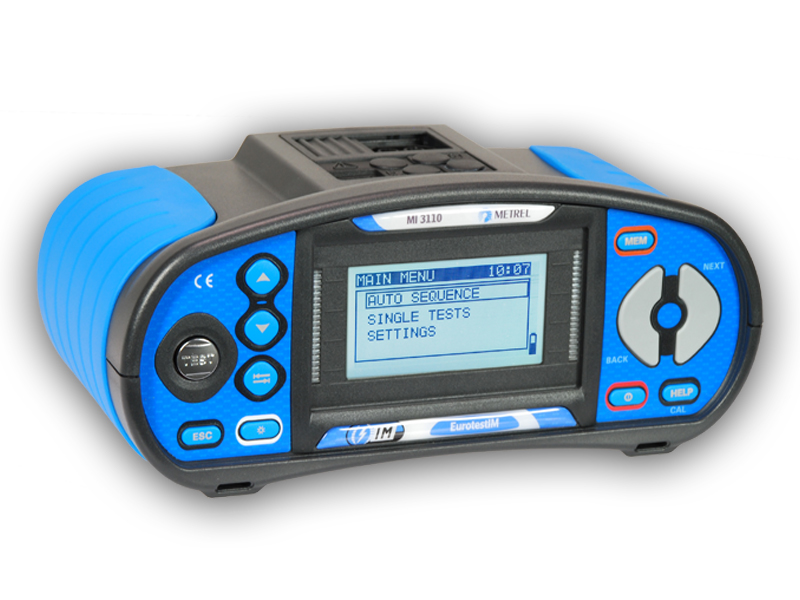

Metrel MI 3110 Eurotest IM - Revize IT instalací

Profesionální multifunkční přístroj pro provádění revizí mobilní nebo pevných elektrických IT instalací nízkého napětí napájených z generátoru nebo transformátoru.

První přístroj svého druhu na světě s funkcí AUTO SEQUENCE, která umožňuje uživatelům různých úrovní a zkušeností velmi snadné měření.

Funkce a vlastnosti přístroje:

  • rozpoznání IT systému, rozsah a symetrie napětí
  • unikající proud při stavu jedné závady (ISFL) mezi L1 - PE a L2 - PE
  • měřené skutečné impedance sitě, výpočet zkratového proudu, měření úbytku napětí
  • zkouška hlídačů izolačního stavu (IMD)
  • kontrola a nastavení mezní úrovně signalizace nebo vybavení
  • online měření napětí a kmitočtu
  • určování sledu fází v třífázových systémech

Použití:

  • bezpečnost a funkčnost IT instalací v průmyslu, ve zdravotnictví
  • lodě
  • těžební průmysl a další specifická místa
  • připojení přenosných elektrocentrál
  • stavebnictví a údržba silnic
  • mobilní zařízení, generátoy a pumpy hasičských jednotek
  • vojenská vozidla a generátory
  • mobilní satelitní / rozhlasové / TV vysílače
  • policejní vozidla a generátory
  • bezpečnost a funkčnost IT instalací na letištích, v koncertních halách, na výstavách, ve stáncích
  • nastavování a kalibrace hlidačů izolačního stavu (IMD)

EN 61508 "Funkční bezpečnost elektrických/elektronických/programovatelných elektronických systémů souvisejících s bezpečností" definuje lidskou chybu jako "lidskou činnost či nečinnost, které mohou vyvolat nechtěný výsledek".
Díky unikátnímu a jednoznačnému automatickému měřicímu postupu AUTO SEQUENCE je faktor lidské chyby minimalizován bez ohledu na stupeň kompetence obsluhy měřicího přístroje.

Rozsah dodávky:

  • Přístroj EurotestIM MI 3110
  • Brašna
  • Kabel pro měření v síťové zásuvce
  • Měřicí kabel 3 x 1,5 m
  • Měřicí hrot, 3 ks
  • Krokosvorka, 3 ks
  • Síťový adaptér + 6 ks NiMH aku, typ AA
  • PC software EuroLink Pro
  • kabel USB,
  • kabel RS232
  • Návod k používání v češtině
  • Kalibrační list
  • Záruční list
  • Kartónový obal

Technické parametry:

Měření v PV instalacích

Napětí

Měřicí rozsah Rozlišení Základní chyba měření
0 V - 550 V 1 V ±(2 % z MH + 2 D)

Sled fází

Měřicí rozsah Zobrazený výsledek
100 V - 550 V 1.2.3 nebo 3.2.1

Kmitočet

Měřicí rozsah Rozlišení Základní chyba měření
10,0 Hz - 500,0 Hz 0,1 Hz ±(0,2 % z MH + 1 D)

Skutečná impedance sítě (EN 61557-3)

Měřicí rozsah Rozlišení Základní chyba měření
0,00 Ω - 9,99 Ω 0,01 Ω ±(5 % z MH + 5 D)
10,0 Ω - 99,9 Ω 0,1 Ω ±(5 % z MH + 5 D)

Úbytek napětí

Měřicí rozsah Rozlišení Základní chyba měření
0,0 % - 99,9 % 0,1 % Dle chyby měření
skutečné impedance sítě

Unikající proud při stavu jedné závady (ISFL)

Měřicí rozsah Rozlišení Základní chyba měření
0,0 mA - 19,9 mA 0,1 mA ±(5 % z MH + 3 D)

Měřicí odpor přibližně 390 Ω
Jmenovitý rozsah napětí 93 V ≤ UL1-L2 < 134 V / 185 V ≤ UL1-L2< 266V

Unikající proud při zkoušce hlídačů izolačního stavu (IMD)

Měřicí rozsah Rozlišení Základní chyba měření
0,0 mA - 19,9 mA 0,1 mA vypočtená hodnota

Odpory pro zkoušku hlídačů izolačního stavu (IMD)

Měřicí rozsah Rozlišení Základní chyba měření
5 kΩ - 640 kΩ 5 kΩ informativní hodnoty, 128 kroků

Jmenovitý rozsah napětí 93 V ≤ UL1-L2 < 134 V / 185 V ≤ UL1-L2< 266V

Pozn.: MH značí měřenou hodnotu, D značí digit

Všeobecně

Napájení 6 x 1,5 V baterie nebo 1,2 V NiMH akumulátor, typ AA
Provozní doba asi 20 hodin
Rozsah pracovních teplot 0°C - 40°C
Maximální relativní vlhkost 90 % RH (0°C - 40°C), bez kondenzace
Displej LCD 128 x 64 bodů s podsvětlením
Komunikace RS 232 (PS/2 konektor)
USB (konektor typ B)
Přepěťová kategorie CAT III/600V, CAT IV/300V
Třída ochrany II (dvojitá izolace)
Krytí IP 40
Rozměry (š x v x h) 230 mm x 103 mm x 115 mm
Hmotnost asi 1,1 kg
