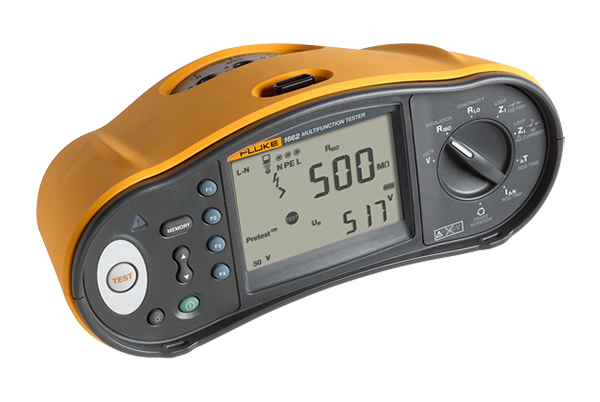

Fluke 1662 - Revize instalací

Multifunkční revizní přístroj Fluke 1662 se vyznačuje pověstnou spolehlivostí značky Fluke, jednoduchým ovládáním a veškerými funkcemi pro testování instalací v běžném denním provozu. Měří izolační odpory, malé odpory a propojení, impedanci smyčky, vnitřní odpor sítě, analyzuje proudové chrániče A a AC, napětí, kmitočet. Počítačové rozhraní a paměť.

• Měření TRMS napětí (stejnosměrných i střídavých) a frekvence
• Měření izolačních odporů do 1000 MΩ, zkušební napětí: 100, 250, 500 a 1000 V
• Test polarity vodičů, zjišťování přerušení ochranného nebo středního vodiče
• Měření odporu a test spojitosti s automatickou změnou polarity
• Měření odporu a test spojitosti proudem 10 mA
• Měření impedance smyčky a vnitřního odporu sítě s rozlišením 10 mΩ (režim vysokého proudu bez chrániče)
• Měření impedance smyčky a vnitřního odporu sítě bez vybavení chrániče (instalace s chráničem)
• Výpočet zemního poruchového proudu (PEFC/IK) a zkratového proudu (PSC/IK) s rozlišením až 1A
• Měření chráničů AC a A (10, 30, 100, 500, 1000 mA s možností variabilního nastavení v daném rozsahu) s možností otáčení fáze
• Měření vybavovacího proudu (test postupným zvyšováním proudu)
• Měří vypínacího času chrániče (x1/2, x1, x5)
• Automatický režim spouštění testů (test se spustí automaticky po připojení napětí)
• Test sledu fází
• Autotest přístroje
• Paměť a počítačové rozhraní
• SW pro zpracování výslednů v PC (volitelné příslušenství)
• Odolný kabel s jedním vstupním konektorem
• Podsvětlený displej
• Kompaktní provedení s nízkou váhou pouze 1,3 kg
• Krytí IP40
• Bezpečnostní kategorie CAT III / 500V

Rozsah dodávky:

• Revizní přístroj Fluke 1662
• 6× baterie typu AA (IEC LR6)
• Přenosný kufřík C1600
• Nulovací adaptér
• Odolný napájecí kabel
• Standardní sada měřicích kabelů STD
• Polstrovaný popruh.
• Uživatelská příručka
• Sonda s dálkovým ovládáním a kabel TP165X
• Návod k obsluze v češtine

Technické parametry:

Měření střídavého napětí Rozsah 500 V Rozlišení 0,1 V Přesnost 45 Hz – 66 Hz 0,8 % + 3 Vstupní impedance 360 kΩ Ochrana před přetížením 660 V rms Testování spojitosti (RLO) Rozsah (automatický rozsah) 20 Ω / 200 Ω / 2 000 Ω Rozlišení 0,01 Ω / 0,1 Ω / 1 Ω Napětí otevřeného obvodu >4 V Měření izolačního odporu (RISO) Testovací napětí 100-250-500-1000 V Přesnost testovacího napětí (při jmenovitém testovacím proudu) +10%, -0% Testovací napětí 50 V 100 V 250 V 500 V 1 000 V Rozsah izolačního odporu 20 MΩ / 50 MΩ 20 MΩ / 100 MΩ 20 MΩ / 200 MΩ 20 MΩ / 200 MΩ / 500 MΩ 20 MΩ / 200 MΩ / 1 000 MΩ Rozlišení 0,01 MΩ / 0,1 MΩ 0,01 MΩ / 0,1 MΩ 0,01 MΩ / 0,1 MΩ 0,01 MΩ / 0,1 MΩ / 1 MΩ 0,01 MΩ / 0,1 MΩ / 1 MΩ Testovací proud 1 mA při 50 kΩ 1 mA při 100 kΩ 1 mA při 250 kΩ 1 mA při 500 kΩ 1 mA při 1 MΩ Impedance smyčky a vnitřní odpor sítě (ZI) Rozsah 10 Ω / 0,001 Ω / režim mΩ při vysokém proudu Rozlišení 0,01 Ω / 0,1 Ω / 1 Ω Předpokládaný poruchový proud uzemnění, test PSC Rozsah 1 000 A / 10 kA (50 kA) Rozlišení 1 A / 0,1 kA Výpočet Předpokládaný (dopočítaný) poruchový proud uzemnění (PEFC) nebo předpokládaný (dopočítaný) proud nakrátko (PSC) jsou dány podílem naměřeného napětí rozvodné sítě a odporem naměřené smyčky (L-PE) nebo odporem sítě (L-N) v tomto pořadí. Testování chráničů RCD, testování typů chráničů RCD Typ chrániče AC¹ G²,S³ Model 1662 A ="4", AC¹, G²,S³ Poznámky ¹Reaguje na AC  ²Obecné, bez zpoždění ³Doba zpoždění ="4"Reaguje na pulzní signál ="5"Reaguje na vyhlazený signál DC Test vypínacího času (ΔT) Nastavení proudu¹ 10–30–100–300–500–1000 mA – VAR 10–30–100 mA Násobitel × ½, × 1 × 5 Měřicí rozsah Typ chrániče G 310 ms 50 ms Typ chrániče S 510 ms 160 ms Poznámky ¹Pouze 1000 mA typu AC 700 mA maximálně typ A v režimu VAR Režim VAR není k dispozici pro typ B. Měření vypínacího proudu chrániče/FI – Test narůstajícím proudem (IΔN) Proudový rozsah 30 % až 110 % jmenovitého proudu chrániče¹ Velikost kroku 10 % hodnoty IΔN² Doba prodlevy Typ G 300 ms/krok Typ S 500 ms/krok Přesnost měření ±5 % Specifikované rozsahy vypínacího proudu (EN 61008-1) 50 % až 100 % pro typ AC 35 % až 140 % pro typ A (>10 mA) 35 % až 200 % pro typ A (≤10 mA) 50 % až 200 % pro typ B ²5 % pro typ B Poznámky ¹30 % až 150 % pro typ A IΔN > 10 mA 30 % až 210 % pro typ A IΔN = 10 mA 20 % až 210 % pro typ B Indikace sledu fází Ikona Symbol indikátoru sledu fází je aktivní. Obecné specifikace Rozměry (D × Š × V) 10 cm × 25 cm × 12,5 cm Hmotnost (vč. baterií) 1,3 kg Velikost baterií, množství Typ AA, 6 ks Krytí IP-40 Bezpečnost Vyhovuje EN61010-1 vyd. 2.0 (2001-02), UL61010, ANSI/ISA –s82.02.01 2000 a CAN/CSA c22.2 č. 1010 2. vydání Přepětí CAT III 500 V; CAT IV 300 V Výkon EN61557-1 až EN61557-7, druhé vydání, a EN61557-10, druhé vydání
