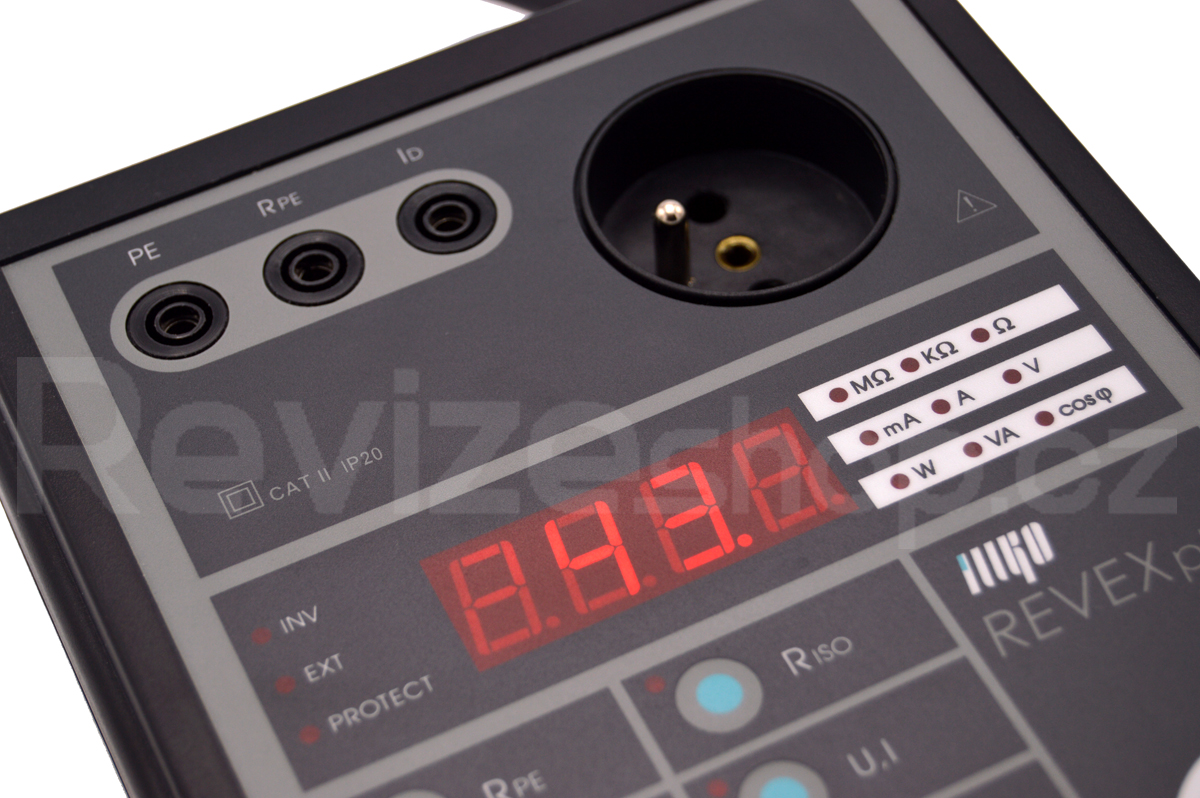

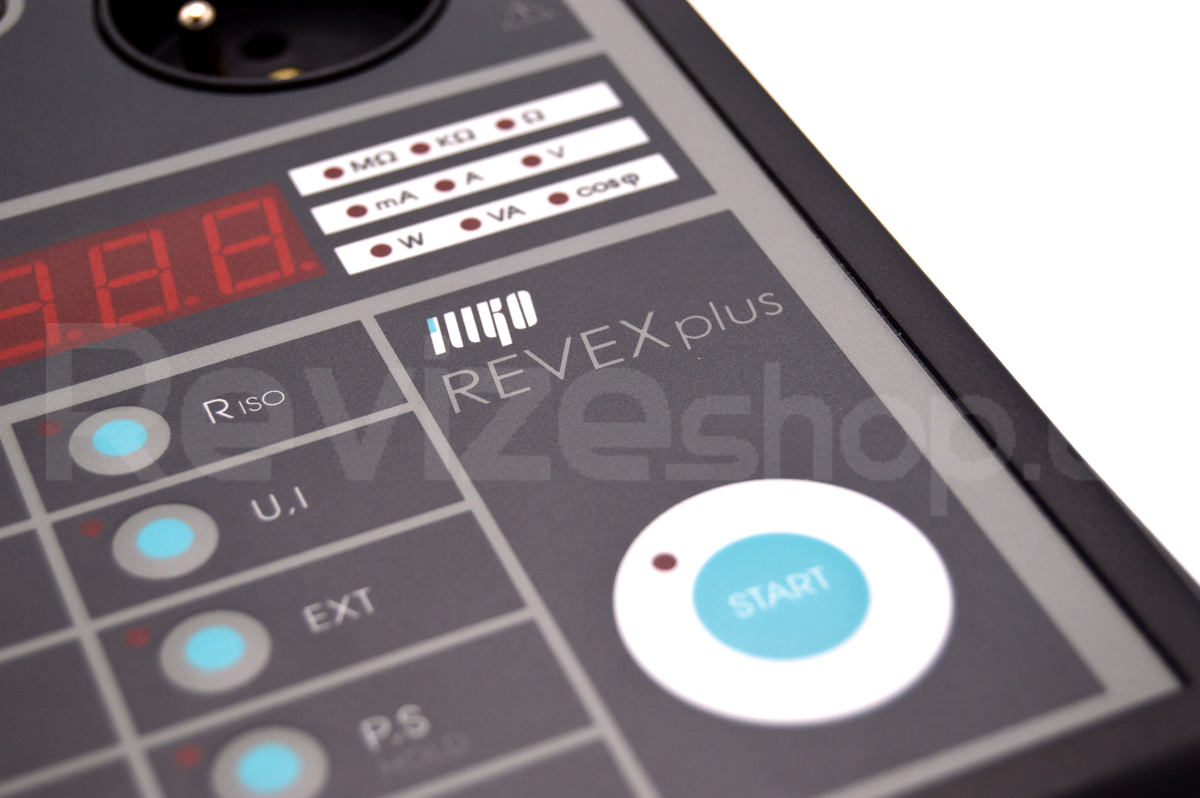

ILLKO REVEXplus + brašna + štítky + kleště
+ doprava zdarma + CZ kalibrace
ILLKO REVEXplus + brašna + štítky + kleště
Špičkový přístroj pro kontroly a revize el. spotřebičů dle ČSN 33 1600 ed. 2; ve spojení s adaptérem WELDtest umožňuje kontroly a zkoušky zařízení obloukového svařování podle požadavků normy ČSN EN 60974-4 ed. 2.
Funkce a vlastnosti přístroje:
měření:
- izolačních odporů napětím 500 V
- přechodových odporů proudem > 200 mA, rozlišovací schopnost 0,001 Ω
- unikajících proudů metodami: náhradní, ochranným vodičem, rozdílovou; rozlišovací schopnost 0,001 mA
- proudu ochranným vodičem včetně jeho stejnosměrné složky
- dotykových proudů, rozlišovací schopnost 0,001 mA
- unikajících proudů pomocí klešťového přístroje - vhodné pro pevně připojené i trojfázové spotřebiče
- rozdílového proudu a proudu ochranným vodičem u trojfázových spotřebičů s pohyblivým přívodem pomocí trojfázového adaptéru
- činného a zdánlivého příkonu / proudu odebíraného spotřebičem / účiníku
- činného a zdánlivého příkonu / proudu / účiníku pomocí klešťového transformátoru
- síťového napětí
další vlastnosti:
- střídavé veličiny jsou měřeny metodou TRMS (skutečná efektivní hodnota)
- řada kontrolních a bezpečnostních funkcí: automatická kontrola připojení PE a přítomnosti napětí na PE, aut. kontrola vysokého unikajícího proudu.

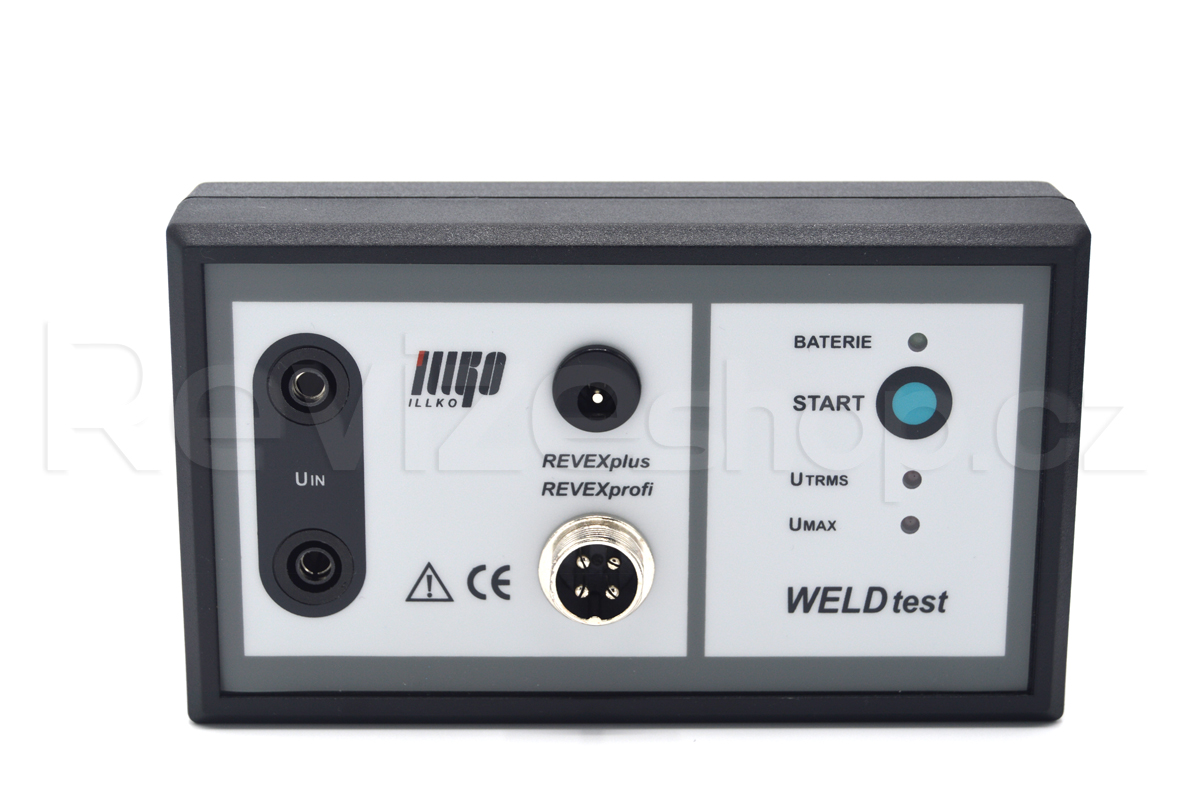

- kontroly a zkoušky zařízení obloukového svařování ve spojení s adaptérem WELDtest.
- měření ve zdravotnictví ve spojení s doplňkem RM 2050.
Co je to unikající proud?
- Unikající proud teče mezi vzájemně izolovanými částmi spotřebiče (například mezi síťovou a přístupnou částí).
- Velikost unikajícího proudu ovlivňuje především stav izolace mezi vzájemně izolovanými částmi spotřebiče, ale také kapacitní a indukční vazby mezi těmito částmi.
- Měřením unikajícího (dotykového) proudu se zjišťuje, jaký proud by protékal tělem člověka dotýkajícího se přístupných (neživých) částí spotřebiče třídy II. U spotřebičů třídy I by změřený unikající proud protékal lidským tělem po přerušení ochranného vodiče.
Rozsah dodávky:
- REVEXplus
- Měřicí vodič černý banánek/banánek 2 m
- Měřicí hrot černý
- Kalibrační list od výrobce
- Záruční list
- Návod k používání

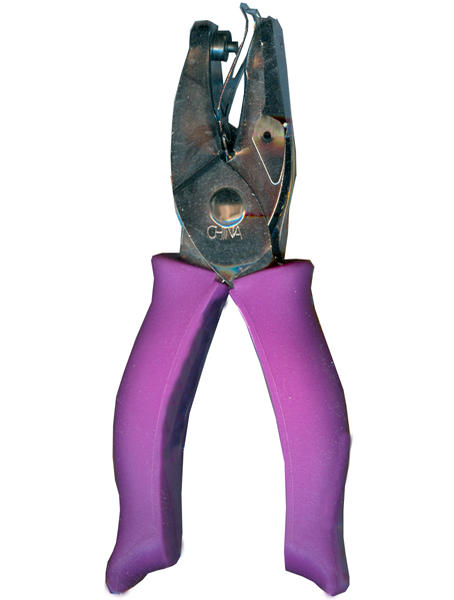

- P 9120 - Děrovací kleště

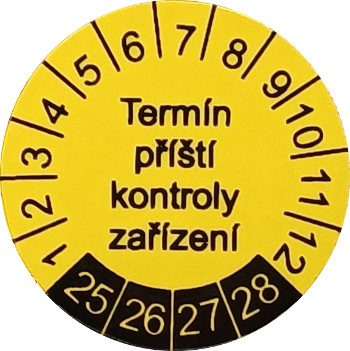

- P 9080 - Samolepící štítek pro kontroly spotřebiče
- P 6080 - Pouzdro
Technické parametry:
Přechodové odpory
| Rozsah měření / rozlišení [Ω] | 0,000 ÷ 0,999 / 0,001 1,00 ÷ 20,00 / 0,01 |
| Chyba měření | ±(1 % z MH + 5 D)* ±(1 % z MH + 3 D)* |
| Měřicí napětí naprázdno | 5 ÷ 12 V AC |
| Měřicí proud | ≥ 180 mA (R < 2 Ω) |
| Kompenzace odporu měřicích vodičů | ano |
| Měření při obou polaritách proudu | ano |
Izolační odpory
| Rozsah měření / rozlišení | 0,000 ÷ 999,9 kΩ / 0,1 kΩ 1,000 ÷ 3,999 MΩ / 0,001 MΩ 4,00 ÷ 19,99 MΩ / 0,01 MΩ 20,0 ÷ 100,0 MΩ / 0,1 MΩ |
| Chyba měření | ±(2 % z MH + 8 D)* do 19,99 MΩ ±(4 % z MH + 15 D)* nad 20,0 MΩ |
| Jmenovité napětí / jmenovitý proud | 500 V DC / 1 mA |
Náhradní unikající proud
| Rozsah měření / rozlišení [mA] | 0,000 ÷ 3,999 / 0,001 4,00 ÷ 20,00 / 0,01 |
| Chyba měření | ±(1 % z MH + 8 D)* ±(1 % z MH + 5 D)* |
| Měřicí napětí naprázdno | 270 V ± 15 % / 50 Hz |
| Max. měřicí proud | 3,5 mA |
Proud procházející ochranným vodičem
| Rozsah měření / rozlišení [mA] | 0,000 ÷ 1,499 / 0,001 1,50 ÷ 10,00 / 0,01 |
| Chyba měření | ±(1 % z MH + 5 D)* |
Rozdílový proud
| Rozsah měření / rozlišení [mA] | 0,000 ÷ 0,999 / 0,001 1,00 ÷ 10,00 / 0,01 |
| Chyba měření | ±(1 % z MH + 5 D)* |
Unikající proud klešťovým transformátorem nebo trojfázovým adaptérem
| Rozsah měření / rozlišení | 0,00 ÷ 20,0 mA / 0,01 mA |
| Chyba měření | ±(3 % z MH + 10 D)* (pozn. 1) |
Dotykový proud
| Technické parametry jsou shodné se zvolenou měřicí metodou. |
Příkon činný, zdánlivý
| Rozsah měření / rozlišení | 5 ÷ 3680 W, VA / 1 W, VA |
| Chyba měření | ±(3 % z MH + 2 D)* |
Účiník
| Rozsah měření / rozlišení | 0,00 ÷ 1,00 / 0,01 |
| Chyba měření | ±(1 % z MH + 2 D)* |
Proud procházející spotřebičem
| Rozsah měření / rozlišení [A] | 0,00 ÷ 16,00 / 0,01 |
| Chyba měření | ±(2 % z MH + 5 D)* |
Proud měřený klešťovým transformátorem
| Rozsah měření / rozlišení [A] | 0,00 ÷ 4,99 / 0,01 5,0 ÷ 100,0 / 0,1 |
| Chyba měření | ±(3 % z MH + 4 D)* (pozn. 1) |
Účiník měřený klešťovým transformátorem
| Rozsah měření / rozlišení | 0,00 ÷ 1,00 / 0,01 |
| Chyba měření | ±(1 % z MH + 2 D)* |
Příkon činný, zdánlivý měřený klešťovým transformátorem
| Rozsah měření / rozlišení | 10 ÷ 9999 W, VA / 1 W, VA |
| Chyba měření | ±(5 % z MH + 5 D)* |
Napětí sítě
| Rozsah měření / rozlišení [V] | 207,0 ÷ 253,0 / 0,1 |
| Chyba měření | ±(1 % z MH + 2 D)* |
* MH značí měřenou hodnotu, D značí digit
(1) Uvedené chyby měření platí bez započtení chyby měření použitého klešť. transformátoru / trojfáz. adaptéru
Všeobecně:
| Napájení | 270 V ± 10 % / 50 Hz |
| Displej | LED |
| Třída ochrany | II (dvojitá izolace) |
| Přepěťová kategorie | II / 300 V |
| Stupeň znečištění | 2 |
| Krytí | IP 40 |
| Rozměry | 150 x 195 x 50 mm |
| Hmotnost | asi 1 kg |
Volitelné příslušenství:

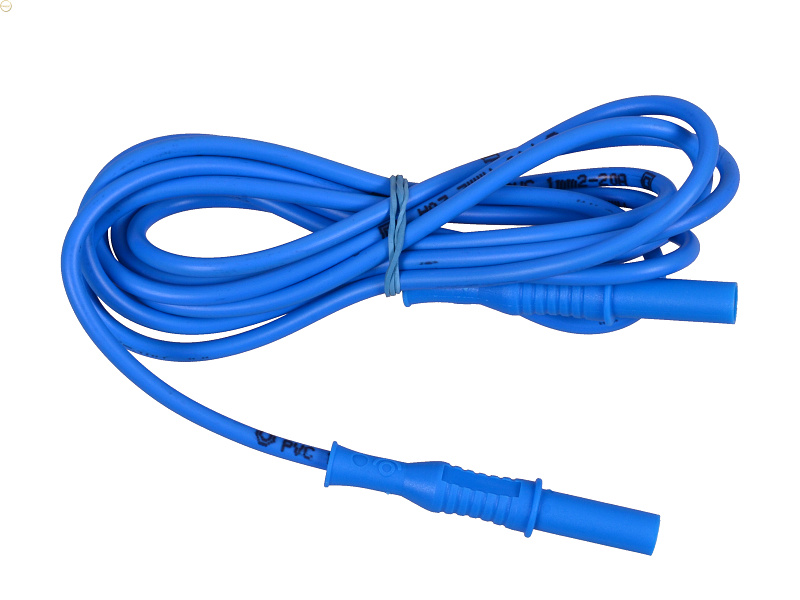

| P 2012 | spojovací vodič bezpečnostní (banánek/banánek) modrý, délka 2 m |
| P 3012 | měřicí hrot bezpečnostní modrý |
| P 4011 | krokosvorka bezpečnostní černá |
| P 4012 | krokosvorka bezpečnostní modrá |

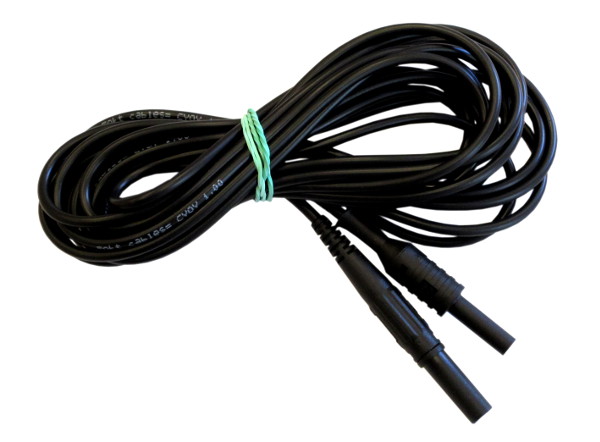

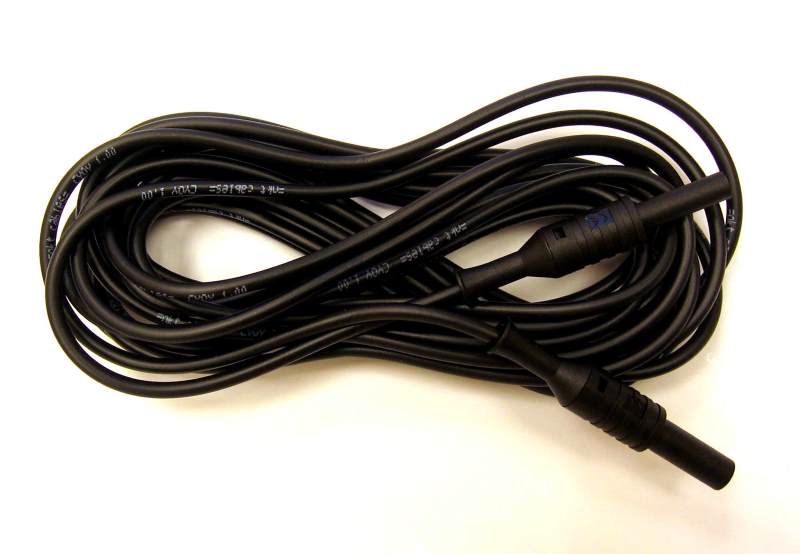

| P 2021 | prodlužovací šňůra bezpečnostní černá, délka 5 m |

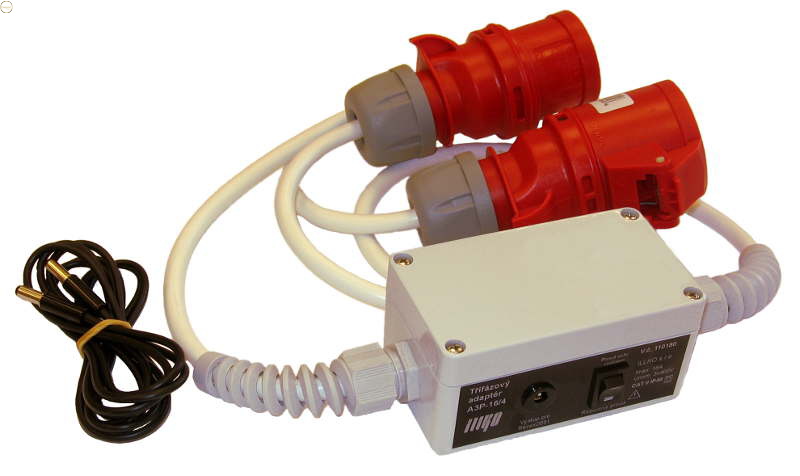

| P 8012 | (A3P-16/4) třífázový adaptér zásuvka/zástrčka čtyřvodičový, 16 A |
| P 8011 | (A3P-16/5) třífázový adaptér zásuvka/zástrčka pětivodičový, 16 A |
| P 8014 | (A3P-32/4) třífázový adaptér zásuvka/zástrčka čtyřvodičový, 32 A |
| P 8013 | (A3P-32/5) třífázový adaptér zásuvka/zástrčka pětivodičový, 32 A |
| P 8010 | klešťový měřicí transformátor |
| P 9080 | samolepící štítky pro označení příští kontroly spotřebiče |
| P 6080 | pouzdro pro přenášení přístroje a vybraného příslušenství |
| RM 2050 | doplněk umožňující měření ve zdravotnictví |
