ILLKO ZEROLINE 60 - Přesný měřič impedance smyčky

+ doprava zdarma + CZ kalibrace



Doprava zdarma

Dostupnost: Skladem do 2-3 dní
Doba dodání Zboží Vám můžeme doručit již 19.06.2025 do 18:00.
Stačí, když zboží objednáte nejpozději dnes do 13:00
Výrobce: ILLKO
Kontakt:: info@revizeshop.cz
naše cena bez DPH : 28 025 Kč
naše cena s DPH (21 %):
33 910 Kč

do košíku:
  ks

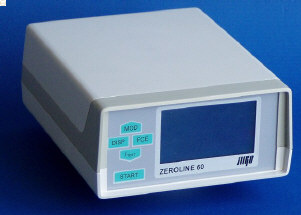

ZEROLINE 60

přesný digitální měřič impedance smyčky a sítě

Přístrojem lze měřit:

  • Skutečnou impedanci smyčky s rozlišením 0,001 Ω
  • Skutečnou impedanci sítě s rozlišením 0,001 Ω
  • Impedanci smyčky za proudovým chráničem bez jeho vybavení
  • 1,5 násobek impedance
  • Maximální hodnotu impedance, která může nastat při započítání pracovní chyby měření
  • Zkratový proud
  • Zemní odpor náhradní metodou
  • Síťové napětí
  • Kmitočet sítě

Další vlastnosti:

  • Automatická kontrola nebezpečného dotykového napětí na ochranném vodiči
  • Automatická kontrola správnosti připojení měřicích vodičů ke kontrolované síti
  • Automatická záměna L a N při měření
  • Možnost nastavení velikosti a polarity měřicího proudu

Technické parametry:

Skutečná impedance smyčky

Rozsah měření 0,000 ÷ 1,500 Ω (měřicí proud = 30 A)
0,000 ÷ 3,000 Ω (měřicí proud = 20 A)
0,000 ÷ 5,000 Ω (měřicí proud = 10 A)
Jmenovitý rozsah dle ČSN EN 61557 0,038 ÷ 1,500 Ω (měřicí proud = 30 A)
0,040 ÷ 3,000 Ω (měřicí proud = 20 A)
0,060 ÷ 5,000 Ω (měřicí proud = 10 A)
Rozlišovací schopnost 0,001 Ω
Základní chyba měření ± (2% z MH + 8 D)* (měřicí proud = 30 A)
± (3% z MH + 8 D)* (měřicí proud = 20 A)
± (3% z MH + 10 D)*(měřicí proud = 10 A)
Pracovní chyba měření ± (3% z MH + 10 D)* (měřicí proud = 30 A)
± (4% z MH + 10 D)* (měřicí proud = 20 A)
± (4% z MH + 15 D)* (měřicí proud = 10 A)
Měřicí proud (při napětí 230 V) nastavitelný: 10 A, 20 A, 30 A


Impedance smyčky (rychlé měření)

Rozsah měření 0,00 ÷ 20,00 Ω
Jmenovitý rozsah dle ČSN EN 61557 0,20 ÷ 20,00 Ω
Rozlišovací schopnost 0,01 Ω
Základní chyba měření ± (3% z MH + 5 D)*
Pracovní chyba měření ± (4% z MH + 5 D)*
Měřicí proud (při napětí 230 V) 10 A


Impedance smyčky bez vybavení proudového chrániče

Rozsah měření 0,00 ÷ 20,00 Ω
Jmenovitý rozsah dle ČSN EN 61557 0,42 ÷ 20,00 Ω
Rozlišovací schopnost 0,01 Ω
Základní chyba měření ± (5% z MH + 8 D)*
Pracovní chyba měření ± (6% z MH + 10 D)*
Měřicí proud (při napětí 230 V) 10 A


Skutečná impedance sítě

Rozsah měření 0,000 ÷ 5,000 Ω
Jmenovitý rozsah dle ČSN EN 61557 0,057 ÷ 5,000 Ω
Rozlišovací schopnost 0,001 Ω
Základní chyba měření ± (2,5% z MH + 10 D)*
Pracovní chyba měření ± (3,5% z MH + 15 D)*
Měřicí proud (při napětí 230 V / 400 V) 10 A / 18 A


Impedance sítě (rychlé měření)

Rozsah měření 0,00 ÷ 20,00 Ω
Jmenovitý rozsah dle ČSN EN 61557 0,20 ÷ 20,00 Ω
Rozlišovací schopnost 0,01 Ω
Základní chyba měření ± (3% z MH + 5 D)*
Pracovní chyba měření ± (4% z MH + 5 D)*
Měřicí proud (při napětí 230 V / 400 V) 10 A / 18 A


Zkratový proud

Rozsah měření 2,3 A ÷ 23 kA
Rozlišovací schopnost 0,1 / 1 / 10 A
Základní chyba měření ± (zákl. chyba měření impedance + 2 D)*
Pracovní chyba měření ± (prac. chyba měření impedance + 2 D)*


Napětí L-PE, L-N, L-L

Rozsah měření 200 ÷ 440 V
Rozlišovací schopnost 1 V
Základní chyba měření ± (2% z MH + 3 D)*
Pracovní chyba měření ± (3% z MH + 5 D)*


Kmitočet

Rozsah měření 48,00 ÷ 52,00 Hz
Rozlišovací schopnost 0,01 Hz
Základní chyba měření ± (2% z MH + 10 D)*
Pracovní chyba měření ± (3% z MH + 10 D)*


Všeobecně

Napájení 200 ÷ 440 V / 50 Hz
Třída ochrany II (dvojitá izolace)
Kategorie přepětí CAT III / 300 V
Stupeň znečištění 2
Krytí IP 40
Rozměry 150 x 190 x 70 mm
Hmotnost asi 1,6 kg

* MH značí měřenou hodnotu, D značí digit

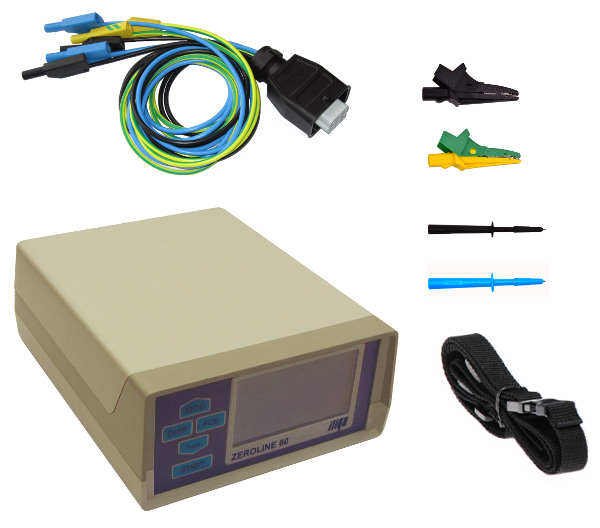

Rozsah dodávky:

  • Přístroj ZEROLINE 60
  • Měřicí kabel šestižilový
  • Krokosvorka černá
  • Krokosvorka žlutozelená
  • Měřicí hrot černý
  • Měřicí hrot modrý
  • Řemen pro zavěšení na krk
  • Kalibrační list
  • Záruční list
  • Návod k používání
