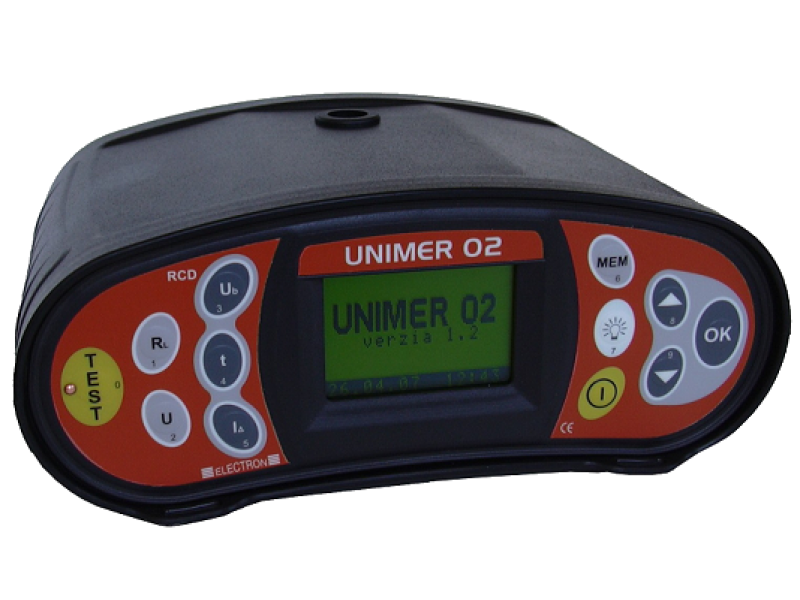

Electron Unimer 02 - Tester impedance smyčky a proudových chráničů

+ doprava zdarma + kalibrační list od výrobce



Doprava zdarma

Dostupnost: Skladem do 7 dnů
Výrobce: Electron
Kontakt:: info@revizeshop.cz
naše cena bez DPH : 12 622 Kč
naše cena s DPH (21 %):
15 273 Kč

do košíku:
  ks

Electron Unimer 02 - Tester impedance smyčky a proudových chráničů

Zkouší a měří:

  • impedanci ochranné smyčky do 20 Ω
  • vnitřní odpor sítě 230/400 V do 20 Ω
  • zkratový proud do 10 kA
  • impedanci ochranné smyčky za proudovým chráničem bez jeho vybavení až do 1500 Ω
  • vypínací čas proudového chrániče v rozsahu do 500 ms při IN, 2IN a 5IN
  • měření dotykového napětí přechodem 49% jmenovitého vybavovacího proudu bez vybavení proudového chrániče
  • vybavovací proud proudového chrániče měřený plynule narůstajícím proudem 0,4 ÷ 1,4 IN
  • napětí AC / DC do 750/1000 V
  • frekvenci napětí sítě
  • pomocí sondy, kterou je možné dokoupit z volitelného příslušenství je možné měřit osvětlení do 50 000 lx
  • odpor uzemnění, v případě, pokud je k dispozici síťové napětí


Rozsah dodávky:

  • přístroj UNIMER 02
  • měřící přívod pro dvoupólová měření - 1ks
  • měřící přívod pro třípólová měření - 1ks
  • krokosvorka - 1ks
  • Li-Ion akumlátory 4ks
  • nabíjecí adaptér na 230V
  • prohlášení o prvotní kalibraci od výrobce
  • záruční list
  • návod k obsluze
  • textilní brašna

Technické údaje

·Impedancia ochrannej slučky – RL

Merací rozsah

(Ω)

Rozlíšiteľnosť

(Ω)

Vstupné napätie

(V)

Presnosť merania*

0,01 .. 20,0

0,01 alebo 0,1

190 .. 260

±(7,5% MH+10D)


·        Vnútorný odpor siete – RS

Merací rozsah

(Ω)

Rozlíšiteľnosť

(Ω)

Vstupné napätie

(V)

Presnosť merania*

0,01 .. 20,0

0,01 alebo 0,1

190 .. 260

±(7,5% MH+10D)





·        Vypočítaný skratový prúd - Ik

Merací rozsah

(A)

Rozlíšiteľnosť

(A)

Vstupné napätie

(V)

Presnosť merania

10 .. 9999

1 A

190 .. 260

±(7,5% MH+10D)





·   Impedancia ochrannej slučky bez vybavenia prúdového chrániča - RS(RCD)

Typ chrániča

(mA)

Merací prúd

(mA)

Merací rozsah

(Ω)

Presnosť merania*

10

5

            0,1 .. 9999





±(10% MH+10D)

30

15

            0,1 .. 3000

100

50

0,1 .. 999,9

300

150

0,1 .. 300,0

500

250

0,1 .. 200,0





·   Dotykové napätie na prúdovom chrániči – Ub

Merací rozsah

(V)

Rozlíšiteľnosť

(V)

Merací prúd



Presnosť merania*

0,0 .. 100,0

 0,1 V

0,49IN

±(5% MH+10D)



·     Vypočítaný odpor vypínacej slučky - RL  (RL = Ub/ I∆N)

Typ chrániča

(mA)

Merací rozsah

(Ω)

Rozlíšiteľnosť

(Ω)

Presnosť merania

10

            0,1 .. 9999

0,1

±(10% MH+10D)

30

            0,0 .. 3000

0,1

±(10% MH+10D)

100

0,0 .. 999,9

0,1

±(10% MH+10D)

300

0,0 .. 300,0

0,1

±(5% MH+10D)

500

0,0 .. 200,0

0,1

±(5% MH+10D)





·        Vypínací čas prúdových chráničov (štandardný typ) - t

Merací rozsah

(ms)

Rozlíšiteľnosť

(ms)

Merací prúd

(mA)

Presnosť merania*

0 .. 360

1 ms

1 x IN



±(1% MH + 2 ms)

0 .. 200

1 ms

2 x IN

0 .. 60

1 ms

5 x IN





·        Vypínací čas prúdových chráničov (selektívny typ) - t

Merací rozsah

(ms)

Rozlíšiteľnosť

(ms)

Merací prúd

(mA)

Presnosť merania*

0 .. 500

1 ms

1 x IN



±(1% MH + 2 ms)

0 .. 300

1 ms

2 x IN

           0 .. 150

1 ms

5 x IN



·        Meranie plynulé narastajúcim prúdom - IA

Merací rozsah

(mA)

Rozlíšiteľnosť

(mA)

Vstupné napätie

(V)

Presnosť merania*

0,49IN  .. 1,49IN

1% z IN

190 .. 260

±(10% MH+10D)





·        Meranie jednosmerného napätia - U

Merací rozsah

(V)

Rozlíšiteľnosť

(V)

Vyhodnocovanie polarity

Presnosť merania

3,0 .. 999,9

0,1

áno

±(2,5% MH + 6D)





·        Meranie striedavého napätia - U

Merací rozsah

(V)

Rozlíšiteľnosť

(V)

Meranie sínusového priebehu

Presnosť merania

3,0 .. 750,0

0,1

áno

±(2,5% MH+ 6D)
