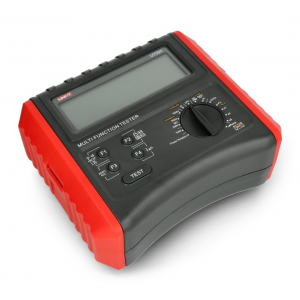

UNI-T UT595 - Multifunkční revizní přístroj
Popis produktu
Přístroj UT 595 je univerzální měřící a testovací přístroj pro provádění revizí elektrických spotřebičů. Umožňuje automatizovanou kontrolu vybavovací doby proudových chráničů, měření svodových proudů, měření impedance zemnicí smyčky a spojitosti uzemnění, měření izolačního odporu, měření kmitočtu AC napětí a měření DC a AC napětí, pořadí fází v třífázových rozvodech.
Přístroj je navržen s novým vzhledem, s velkým multifunkčním displejem s pruhovým ukazatelem s padesáti dílky. Má odolný kryt a nové analogové, digitální a mikroprocesorové obvody.
Tento přístroj byl navržen, vyroben a testován podle bezpečnostního standardu IEC61010 (Bezpečnostní požadavky na elektrická zařízení) v kategorii přepětí CATIII 300V. Plně vyhovuje normě ČSN EN 61557 pro měření izolačního a přechodového odporu.
UT595 je ideální nástroj pro údržbu, testování a kontrolu ochranných prvků elektrických zařízení pro každého elektrikáře a revizního technika.
Parametry produktu :
- maximální zobrazení displeje: 9999, analogový pruh 50 dílků
- podsvícený displej LCD o rozměrech: 125 x 37 mm
- displej zobrazuje: funkční režimy, hodnoty, jednotky a symboly
- přepínání funkcí: otočný 15-ti polohový přepínač
- přepínání rozsahů: automatické
- měření doby vybavení proudových chráničů: typů 10mA, 30mA, 100mA, 300mA, 500mA
- možnost změny fázového úhlu 0°/180° pro detekci nejrychlejšího času vybavení chráničů
- volitelný testovací režim půlvlny / celé vlny AC napětí
- automatické testy proudových chráničů: sekvenční přepínání svodových proudů, plynulý náběh svodového proudu až do vybavení chrániče
- uložení naměřených hodnot v paměti
- test impedance smyčky / poruchového proudu (PFC) / zkratového proudu (PSC): v rozsazích 0,05Ω až 2000Ω
- měření spojitosti uzemnění: v rozsahu 0,01Ω až 200Ω
- měření izolačního odporu: 0,05 MΩ až 1MΩ při zkušebním napětí 250V/500V/1000V
- měření kmitočtu AC napětí: v rozsahu 20Hz až 100Hz
- měření AC a DC napětí: 0V až 440V, automatické rozlišení AC/DC/polarity
- měření pořadí fází: indikace sledu fází, směru rotace
- napájení: 6 ks alkalická baterie 1,5V AA
- kalibrační protokol: nutno objednat samostatně
- automatické vypínání přístroje
- uzamykání tlačítek
- nepostradatelný pomocník každého revizního technika
Technické parametry :
- Měření proudových chráničů
volba měřicího proudu I: 10mA / 30mA / 100mA / 300mA / 500mA
měřicí napětí: 220V ±10%, kmitočet 45Hz ž 65Hz
přesnost měřicího proudu při napětí AC 220V: ± (10% + 2)
automatický test chrániče s proudem I: 50%, 100%, 200%, 500% vybavovacího proudu
rozsah měření času při proudu ½*I, Δn: 0 až 2000ms
rozsah měření času při proudu 1*I, Δn : 0 až 500ms (s funkcí odpočtu)
rozsah měření času při proudu 1*I, Δn : 0 až 300ms
rozsah měření času při proudu 2*I, Δn : 0 až 200ms (s funkcí odpočtu)
rozsah měření času při proudu 2*I, Δn : 0 až 150ms
rozsah měření času při proudu 5*I, Δn : 0 až 40ms
možnost změny fázového úhlu 0°/180°
přesnost měření času: ±(5%+5)
- Měření impedance smyčky / poruchového proudu (PFC) / zkratového proudu (PSC)
provozní napětí: 220V ± 10% / 195V až 440V / 45Hz až 65Hz
měřicí proud a čas: 20A / 20ms
měřicí rozsahy: 0,05Ω až 1,99Ω; 2,0Ω až 19,9Ω; 20Ω až 2000Ω
nejnižší rozlišení: 0,01Ω
zkratový proud: 0kA až 26kA
přesnost: ± (5% + 5)
- Měření spojitosti uzemnění
jmenovité měřicí napětí: cca 5V
měřicí proud: více než 200mA
měřicí rozsah: 0,01Ω až 200Ω
přesnost v rozsahu 0,01Ω až 200Ω: ± (2% + 5)
- Měření izolačního odporu
zkušební jmenovité napětí naprázdno: DC 250V ±10% nebo 500V ±10% nebo 1000V ±10%
rozsah měření: 0,05 až 250MΩ, nebo 0,05 až 500MΩ, nebo 0,05 až 1000MΩ
jmenovitý měřicí proud při zátěži 250kΩ, 500kΩ nebo 1MΩ: 0,9mA až 1,1mA
zkratový proud: <1,8mA
přesnost měření v rozsahu 0,05MΩ až 1000MΩ: ±(5%+5)
- Měření AC a DCV napětí
rozsah měření DC: 0 až ±440V
rozsah měření AC: 0 až 440V (50/60Hz)
rozlišení: 1V
přesnost měření: ±(2%+3)
měření napětí v rozsahu <10V: pouze informativní
- Měření kmitočtu
rozsah měření: 20Hz až 100Hz
rozlišení: 1Hz
přesnost měření: pouze informativní
- Měření sledu fází
pro napětí: třífazové AC 100V až 440V / 45 až 65Hz
sled fází: L1 → L2 → L3 rotace vpřed; L1 → L2 → L3 zpětná rotace
úbytek napětí na fázi: úbytek na fázi L1, L2 nebo L3 bude zobrazen na displeji LCD
Obecné parametry :
- funkce automatického výběru rozsahu: ano
- indikace slabé baterie: ano, symbol „ “ na displeji
- indikace přetížení (mimo rozsah): ano, symbol „OL“ na displeji
- napájení: baterie AA 1,5V, 6 kusů
- proudový odběr: základní cca 10mA, cca 50mA při rozsahu 1000V
- rozměry displeje LCD: 125 × 37 mm
- pracovní prostředí: teplota 0°C až +40°C, vlhkost max. 85%RH
- uváděná přesnost je garantována v prostředí: teplota 23 ±5°C, vlhkost: 45-75% RH
- skladovací prostředí: teplota -20°C až +60°C, vlhkost max. 90%RH
- hmotnost: 1 kg (včetně baterií)
- rozměry přístroje: 210 x 90 x 175 mm
- barva přístroje: červená a šedá
Obsah individuálního balení :
- přístroj UT595: 1ks
- testovací kabely: 3ks (speciální červený se spouští × 1, zelený × 1, černý × 1)
- alkalická baterie 1,5V AA: 6ks
- přenosné pouzdro: 1ks
- návod k použití: 1ks
