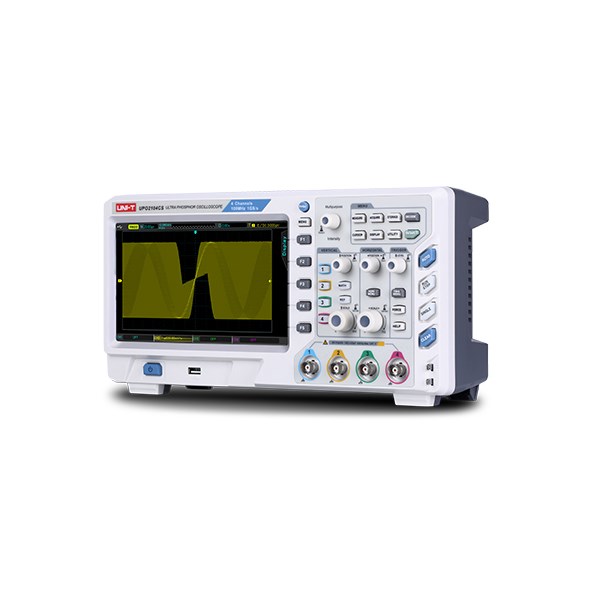

UNI-T UPO2104CS Ultra Phosphor Osciloskop

Stolní digitální osciloskop s technologií Ultra Phosphor ze série UPO2000CS nabízí oproti nižší verzi UPO2102CS 4 kanály. Dále je vybaven vzorkováním 1 GS/s. To je bohatě dostačující pro šířku pásma, která je (na rozdíl od nižších verzí UPO2072CS a UPO2074CS) 100 MHz. Je to multifunkční, vysoce výkonný osciloskop, který je snadno ovladatelný s velmi dobrými technickými specifikacemi. Je vybaven displejem 800x480. Podporuje USB úložiště a komunikaci s PC pomocí funkce Plug and play USB.

SPECIFIKACE
Šířka pásma 100MHz
Počet kanálů 4
Vzorkování 1GS/s
Max. hloubka paměti 28Mpts (na kanál)
Počet průběhů za sekundu až 50 000 wfms/s
Rozsah časové základny 5ns/div-50s/div
Vstupní vazba (1MΩ±2%)//(20pF±3pF)
Verikální osa 1mV/div-20V/div (1MΩ)
Přesnost DC zesílení ±3%
Počet uložených průběhů 65000
Spouštění: Hrana, Okno, Runt, Time Out, Nth Edge, Delay, Duration, Setup/Hold, Pulse Width, Slope, Video, Pattern, RS232/UART, I2C, SPI
Operace s průběhy: A+B, A-B, AxB, A/B, FFT, Logic operation, Editable Advanced, Filter
Automatické měření: Max, Min, High, Low, Middle, Pk-Pk, Ample, Mean, Cycle Mean, RMS, Cycle RMS, Area, Cycle Area, OverShoot, PreShoot, Period, Freq, Rise, Fall, +Width, -Width, +Duty, -Duty, RiseDelay, FallDelay, Phase, FRR, FRF, FFR, FFF, LRF, LRR, LFR, LFF
Počet měření: 5 souběžných měření
Statistiky: průměr, Max, Min, standartní odchylka, počet měření
Frekvenční čítač: 6 bitů
Standartní rozhraní: USB-Host, USB-Device, LAN, AUX (Trig Out, Pass/Fail)

OBECNÁ CHARAKTERISTIKA
Napájení: 100V-240V AC, 50/60Hz
Displej: 8 palců, 800x480
Hmotnost: 3.5kg
Rozměry: 336x164x108mm

PŘÍSLUŠENSTVÍ:
Sonda x2(1x,10x, Switchable), Napájecí šňůra, USB kabel, PC software na CD
