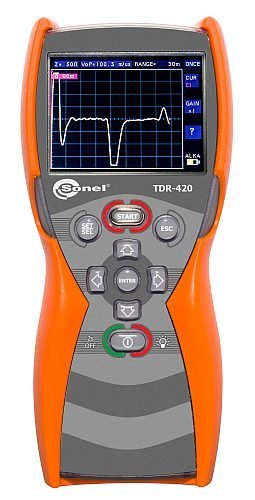

Sonel TDR-420 - Reflektometr

TDR-420 je přenosný reflektometr určený k identifikaci a lokalizaci chyb v elektrických, telekomunikačních a jiných kabelech. Reflektometr umožňuje měřit délku kabelu a určit vzdálenost k poškození (poruše) nebo změnu impedance v rozmezí 4 m do 6000 m v kabelech s kovovými vodiči. Nejkratší měřicí rozsah je 7 metrů a mrtvá měřicí zóna 0,6 metru, to umožňuje najít poškození vedení i ve velmi malé vzdálenosti od místa, kde je vedení připojeno.

Hlavní vlastnosti:

• Dva kurzory na označení dvou míst poškození spolu s uvedením vzdálenosti mezi nimi,
• Vestavěná funkce HELP pro snadnější interpretaci reflektogramu,
• 11 dostupných měřicích rozsahů od 7 m do 6000 m,
• "Mrtvé pásmo" omezené na 0,6 m,
• Barevný 3,5 "LCD TFT displej s rozlišením 320 × 240 pixelů,
• ručně nastavitelná citlivost v 8 krocích GAIN,
• regulace výstupní impedance do 200 Ω (možnost měření předizolovaných potrubí),
• Rychlost šíření signálu nastavitelná v rozmezí od 10% do 99%,
• pevný a odolný kryt s IP67.
• Malá velikost a nízká hmotnost.

Rozsah dodávky:

• Reflektometr TDR-420, WMGBTDR420,
• dvouvodičový kabel 0,6 m pro TDR, WAPRZ0X6DZBB,
• červená krokosvorka 1 kV 20 A, WAKRORE20K02,
• černá krokosvorka 1 kV 20 A, WAKROBL20K01,
• pouzdro M6, WAFUTM6,
• alkalické baterie 1,5 V AA (4 kusy),
• uživatelská příručka.
