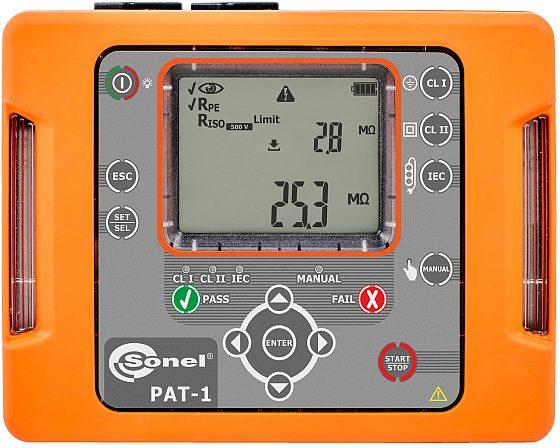

PAT-1 je inovativní kombinací malých rozměrů (a související plná přenositelnost zařízení) s pokročilými měřicí systémy, které umožňují provádět plně automatické měřicí přístroje pro elektrické kabely a prodlužovací kabely a IEC (včetně těch, které prcd). Sada testů provedených jedním kliknutím tlačítka START. Možnosti konfigurace měřiče umožňují měnit způsob, jakým přístroj funguje, a tím lépe přizpůsobit jeho potřebám. V situacích, kdy je nutné provést měrnou jednotku, aniž by bylo nutné se pohybovat složitý postup měření, Paty Sonel vám umožní pracovat v jednotlivých měření daného typu (např. Příručky). Všechny měřiče této řady dodatečně umožňují provádět základní měření bez externího napájecího zdroje, v nouzových situacích při absenci napájení, je snadné provozovat zjednodušené testovací soupravy v režimu baterie. Malé rozměry, hmotnost a speciální pouzdro pro měřidlo a příslušenství zajišťují pohodlné používání a vysokou mobilitu zařízení. Integrace výsledků do PC software dále rozšiřuje funkčnost zařízení.
ZÁKLADNÍ FUNKCE PAT 1
- napájení baterie,
- dioda indikující vyhodnocení skóre,
- rychlý přístup k postupům měření,
- kompaktní pouzdro, ergonomické pouzdro,
- automatický výběr měřících rozsahů,
- měření odporu ochranného vodiče s proudem: 200 mA,
- měření izolačního odporu,
- měření ekvivalentního svodového proudu,
- IEC test,
- software Sonel Reader a Sonel PAT plus (volitelně).
Rozsah dodávky:
- Přístroj Sonel PAT-1
- Kabel 1,2 m červený banánik/banánik
- krokosvorka červená
- Měřicí hrot červený
- Napájecí šňůra IEC - červená
- USB kabel
- Software Sonel Reader
- Příručka užívatele
Typ přístroje | PAT-1 | PAT-2 | PAT-2E | PAT-10 |
Vizuální prohlídka | + | + | + | + |
Přechodový odpor I = 200mA |
+ (0,01…19,99 Ω) | + (0,01…19,99 Ω) | + (0,01…19,99 Ω) | + (0,01…19,99 Ω) |
Přechodový odpor I = 10A | - | - | - | + (0,001…1,99 Ω) |
Izolační odpor 250V | - | - | + (0,01…99,9 MΩ) | + (0,01…99,9 MΩ) |
Izolační odpor 500V | + (0,01…99,9 MΩ) | + (0,01…99,9 MΩ) | + (0,01…99,9 MΩ) | + (0,01…99,9 MΩ) |
Střídavý svodový proud | + (0,01...19,9 mA) | + (0,01...19,9 mA) | + (0,01...19,9 mA) | + (0,01...19,9 mA) |
Dotykový svodový proud | - | - | + (0,001…4,999 mA) | + (0,001…4,999 mA) |
Rozdílový svodový proud |
- | - | + (0,10…19,9 mA) |
+ (0,10…19,9 mA) |
Zkouška šňůry IEC (RISO, RPE, polarita) |
+ | + | + | + |
PRCD (doba aktivace pro IΔn: x1/ x5; 0° a 180°) |
- | - | 10 mA, 30 mA | 10 mA, 30 mA |
Zabudovaná paměť | - | + | + | + |
WiFi | - | + | + | + |
Spolupráce s tiskárnou | - | + | + | + |
Přenos dat do PC | + | + | + | + |
Napájení |
napájení z baterií |
napájení z baterií (navíc lze měřit v režimu nabíjení) |
220V.230V.240V / 50 Hz (60Hz) / napájení z baterií |
220V.230V.240V / 50 Hz (60Hz) / napájení z baterií |
Kategorie měření CAT II 300V |
+ | + | + | + |
Hmotnost / velikost | 1.40 kg / 200 mm x 180 mm x 77 mm |
1.40 kg / 200 mm x 180 mm x 77 mm |
1.55 kg / 200 mm x 180 mm x 77 mm |
1.55 kg / 200 mm x 180 mm x 77 mm |
