Sonel MZC 304 - Měřič impedance smyčky

+ doprava zdarma

Doprava zdarma



Dostupnost: Skladem do 14 dnů
Číslo produktu: WMGBMZC304
Výrobce: Sonel
Kontakt: info@revizeshop.cz
běžná cena 14 700 Kč
naše cena bez DPH : 13 200 Kč
naše cena s DPH (20 %):
15 840 Kč

do košíku:
  ks

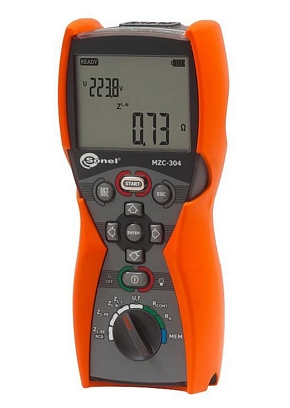

Sonel MZC-304 - Měřič impedance smyčky

Měřič impedance ochranné smyčky Sonel MZC 304 měří podle EN 61557, v sítích 20 / 400 V .
Přístroj měří s rozlišením 0,01Ohm, maximální zkratový proud může být až 23kA.
MZC 304 měří v obvodech bez vybavení 30 mA proudového chrániče, měří napětí, odpory proudem 200 mA, kmitočet apod.
Naměřené hodnoty lze uchovat do vnitřní paměti (10 x 99 naměřených hodnot) a přenést bezdrátově (modul OR-1) do počítače.
Vnitřní paměť je rozdělena do 10 bank a do každé lze uložit 99 měření (celá měření i s podpůrnými parametry).

Meranie impedancie ochrannej slučky Zs

Rozsah Rozlíšenie Presnosť
0,00…19,99 Ω 0,01 Ω ±(5% m.h. + 3 digity)
20,0…199,9 Ω 0,1 Ω
200…1999 Ω 1 Ω
  • menovité pracovné napätie UnL-N / UnL-L: 220/380 V, 230/400 V, 240/415 V,
  • rozsah napätia 180 … 270 V (pre ZL-PE i ZL-N) a 180 … 460 V (pre ZL-L),
  • menovitá frekvencia siete fn: 50 Hz, 60 Hz,
  • frekvenčný rozsah: 45 … 65 Hz,
  • maximálny merací prúd 7,6 A pre 230 V (3 x 10 ms), 13,3 A pre 400 V (3 x 10 ms),
  • Kontrola správnosti pripojenia terminálu PE pomocou dotykovej elektródy (ZL-PE, ZL-PE (RCD))
  • výpočet skratového prúdu pre menovité napätie


Odpor slučky RS a reaktancia slučky XS

Rozsah Rozlíšenie Presnosť
0,00…19,99 Ω 0,01 Ω ±(5% m.h. + 5 digity) hodnoty ZS
20,0…199,9 Ω 0,1 Ω

vypočítané a zobrazené pre ZS <200 Ω

Meranie impedancie poruchovej slučky ZL-PE RCD (bez vypnutia RCD)
Meranie impedancie slučky ZS

Rozsah Rozlíšenie Presnosť
0,00…19,99 Ω 0,01 Ω ±(6% m.h. + 10 digity)
20,0…199,9 Ω 0,1 Ω ±(6% m.h. + 5 digity)
200…1999 Ω 1 Ω
  • Bez vypnutia RCD pre IΔn ≥ 30 mA,
  • menovité pracovné napätie Un: 220 V, 230 V, 240 V,
  • rozsah napätia: 180 … 270 V,
  • menovitá frekvencia siete fn: 50 Hz, 60 Hz,
  • frekvenčný rozsah: 45 … 65 Hz
  • Kontrola správnosti pripojenia PE pomocou dotykovej elektródy
  • výpočet skratového prúdu pre menovité napätie

Meranei odporu RS a reaktancie XS (pri ZL-PE RCD)*

Rozsah Rozlíšenie Presnosť
0,00…19,99 Ω 0,01 Ω ±(6% m.h. + 10 digitov) z hodnoty ZS
20,0…199,9 Ω 0,1 Ω ±(6% m.h. + 5 digity) z hodnoty ZS

vypočítané a zobrazené pre Zs <200 Ω

Meranie prechodových odporov
Meranie spojitosti ekvipotenciálnych spojení a ochranných vodičov prúdom ±200 mA

Rozsah Rozlíšenie Presnosť
0,00…19,99 Ω 0,01 Ω ±(2% m.h. + 3 digity)
20,0…199,9 Ω 0,1 Ω
200…400 Ω 1 Ω
  • napätie na otvorených svorkách: 4…9 V DC,
  • výstupný prúd pri R<2 Ω: min 200 mA (ISC: 200…250 mA),
  • kompenzácia odporu meracích vodičov,
  • meranie pri obojsmernej polarizácii prúdu

Meranie odporov nízkym prúdom (8mA)

Rozsah Rozlíšenie Presnosť
0,0…199,9 Ω 0,1 Ω ±(3% m.h. + 3 digity)
200…1999 Ω 1 Ω
  • napätie na otvorených svorkách: 4…9 V DC
  • výstupný prúd ISC< 8 mA,
  • zvukový signál pri odpore < 30 Ω ± 50%,
  • kompenzácia odporu meracích vodičov.

Meranie AC napätia

Rozsah Rozlíšenie Presnosť
0,0 V…299,99 V 0,1 V ±(2% m.h. + 6 digity)
300 V…500 V 1 V ±(2% m.h. + 2 digity)
  • frekvenčný rozsah 45…65 Hz,
  • opakovanie merania: 2x za sekundu

Meranie frekvencie

Rozsah Rozlíšenie Presnosť
45,0 V…65,0 Hz 0,1 Hz ±(0,1% m.h. + 1 digit)
  • rozsah napätia: 50… 500 V

„m.h. = nameraná hodnota“

Elektrická bezpečnosť:

  • typ izolácie dvojitá, podľa EN 61010-1 a IEC 61557:2007-01
  • meracia kategória: III 600 V (CAT IV 300 V)
  • ochranná trieda podľa podľa EN 60529, IP67

Ďalšie technické údaje:

  • displej LCD segmentový
  • pamäť výsledkov: 990 buniek, 10.000 zápisov
  • zabudovaný modul Bluetooth
  • napájanie: batérie AA, 4 ks
  • batériový výkon (meranie impedancie slučky): min. 5000 meraní
  • Auto-Off čas: cca 120 sekúnd
  • rozmery: 220 x 98 x 58 mm
  • hmotnosť: 1 kg
  • prístroj spĺňa požiadavky normy IEC 61557
  • prístroj spĺňa požiadavky EMC (odolnosť pre priemyselné prostredie) podľa noriem: EN 61326-1:2006 a EN 61326-2-2:2006

Menovité prevádzkové podmienky:

  • pracovná teplota: 0 … + 50 ° C
  • vlhkosť: 20 – 80%
  • menovité sieťové napätie: 220/380 V, 230/400 V, 240/415 V


Štandardná dodávka
:

  • prístroj MZC-304 – WMPLMZC304
  • zásuvkový adaptér WS-05 s uhlovou koncovkou UNI-SCHUKO (CAT III 300V) – WAADAWS05
  • vodiče 1,2m (CAT III 1000V) zakončené banánikmi
    – žltý – WAPRZ1X2YEBB – 1ks
    – červený – WAPRZ1X2REBB – 1ks
    – modrý – WAPRZ1X2BUBB – 1ks
  • krokosvorka (CAT III 1000V) – 1 ks (žltá K02 – WAKROYE20K02)
  • testovacie hroty s banánikovou zásuvkou (CAT III 1000 V) – 2 ks
    – červená – WASONREOGB1
    – modrá – WASONBUOGB1
  • pevný vešiak s háčikom – WAPOZUCH1
  • textilná brašňa – WAFUTM10
  • popruh na prístroj – WAPOZSZE4
  • Návod na obsluhu  a CD SONEL
  • Záručný list
  • Kalibračný certifikát
