Sonel MZC 20E - Měřič impedance smyčky
Doprava zdarma

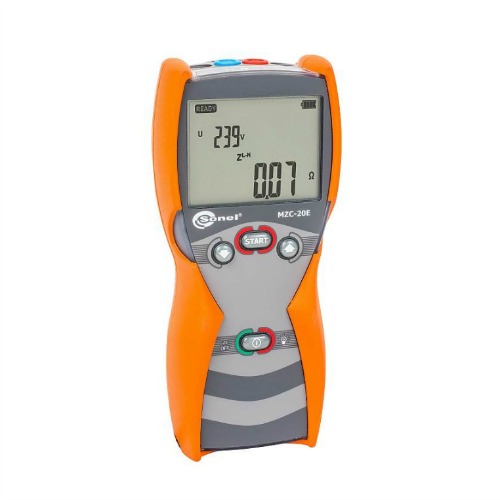

Sonel MZC-20E - Měřič impedance smyčky
Měřič impedance MZC-20E je určen pro revizní techniky a elektrikářů provádějících kontroly v průmyslových objektech, administrativních budovách, na průmyslových zařízeních a všech ostatních objektech, které jsou vybaveny nízkonapěťovou elektroinstalací. Měřič je doporučen i pro služby elektrické údržby.
Meranie impedancie ochrannej slučky ZL-PE, ZL-N, ZL-L
| Merací rozsah | Rozlíšenie | Presnosť |
| 0,00…19,99 Ω | 0,01 Ω | ±(2,5% m.h. + 5 digitov) |
| 20,0…199,9 Ω | 0,1 Ω | ±(2,5% m.h. + 3 digity) |
| 100…200 Ω | 1 Ω | ±(3% m.h. + 3 digity) |
- Menovité prevádzkové napätie Un L-N / Un L-L: 220 / 380V, 230 / 400V, 240 / 415V
- Rozsah prevádzkového napätia: 180 … 270 V (pre ZL-PE i ZL-N) a 180 … 440 V (pre ZL-L)
- Menovitá sieťová frekvencia fn: 50Hz, 60Hz
- Frekvenčný rozsah: 45 … 65 Hz
- Maximálny merací prúd: 15,3 A pre 230 V (10 ms) a 26,7 A pre 400 V (10 ms)
„m.h“ znamená štandardnú nameranú hodnotu
Meranie odporu poruchovej slučky Rs a reaktančnej zložky Xs:
| Rozsah zobrazenia | Rozlíšenie | Presnosť |
| 0,00…9,99 Ω | 0,01 Ω | ±(5% m.h. + 5 digitov) z hodnoty ZS |
Vypočítané a zobrazené pre Zs <10 Ω.
Zobrazenie skratového prúdu Ik
Merací rozsah podľa IEC 61557 možno vypočítať na základe testovacích rozsahov Zs a menovitých napätí.
| Rozsah zobrazenia | Rozlíšenie | Presnosť |
| 1,15…9,99 A | 0,01 A | Vypočítané na základe neistoty pre poruchovú slučku |
| 10,0…99,9 A | 0,1 A | |
| 100…999 A | 1 A | |
| 1,00…9,99 kA | 0,01 kA | |
| 10,0…40,0 kA | 0,1 kA |
Meranie impedancie poruchovej slučky ZS
Skúšobný rozsah podľa IEC 61557
| Merací vodič | ZS merací rozsah |
| 1,2m | 0,24…200 Ω |
| 5m | 0,26…200 Ω |
| 10m | 0,28…200 Ω |
| 20m | 0,35…200 Ω |
Meranie napätia
| Rozsah zobrazenia | Rozlíšenie | Presnosť |
| 0…440 V | 1 V | ±(2,5% m.h + 3 digity) |
Elektrická bezpečnosť:
- typ izolácie dvojitá, podľa EN 61010-1 a IEC 61557
- meracia kategória III 300 V podľa EN 61010-1
- ochranná trieda podľa EN 60529 IP67
Ďalšie technické údaje:
- napájanie LR6 alkalickými batériami, alebo NiMH nabíjacími akumulátormi AA (4 ks.)
- rozmery 220 x 98 x 58 mm
- hmotnosť 509 g (vrátane batérií)
- skladovacia teplota -20…+70 Co
- pracovná teplota -10…+50 Co
- vlhkosť 20…80%
- čas Auto-OFF max. 900 sekúnd
- počet meraní Z (pre nabíjateľné akumulátory) >5000 (2 merania/minútu)
- displej segmentový LCD
- štandard kvality vyvinutý, navrhnutý a vyrobený podľa ISO 9001
- prístroj je v súlade s požiadavkami IEC 61557
- prístroj spĺňa požiadavky PN-EN 61326-1: 2006 a EN 61326-2-2: 2006
Štandardná dodávka:
- prístroj MZC-20E
- meracie vodiče 1,2 m (CAT III 1000V) s banánikmi
– červený – WAPRZ1X2REBB – 1ks
– modrý – WAPRZ1X2BUBB – 1ks - testovacie hroty s banánkovou zásuvkou (CAT III 1000 V)
– červený – WASONREOGB1 – 1ks
– modrý – WASONBUOGB1 – 1ks - kroko-svorka červená K02 (CAT III 1000 V) – 1 ks (WAKRORE20K02)
- pevný vešiak s háčikom – WAPOZUCH1
- textilná brašňa – WAFUTM10
- popruh na prístroj – WAPOZSZE4
- Návod na obsluhu a CD SONEL
- Záručný list
- Kalibračný certifikát
- batérie LR6, 4ks
