LKZ-2500 Pro - lokátor podzemných vedení

LKZ-2500 Pro - lokátor podzemných vedení

Verzia Pro predstavuje kompletný diagnostický systém.
Vďaka priloženému rámu typu A zariadenie nielen sleduje trasu podzemných káblov, ale takisto presne lokalizuje miesta uzemnenia káblov a miesta ich poškodenia.

Prečo si vybrať Sonel LKZ-2500 Pro?
- Úspora času (2 v 1): Súčasné trasovanie vedenia a lokalizácia poruchy počas jedného prechodu.
- Vizualizácia polohy poruchy: Mobilná aplikácia Sonel LKZ vás pomocou dynamických smerových šípok navedie priamo k miestu poškodenia.
- Plná automatizácia merania: Systém automaticky upravuje zosilnenie signálu, vďaka čomu je obsluha jednoduchá aj pre menej skúsených používateľov.
- GPS reportovanie: Jednoduché zaznamenávanie trás a GPS polôh bodov, pridávanie fotografií a poznámok priamo v teréne a okamžitý export súborov pre opravárenský tím.
- Spoľahlivosť: Vysoká odolnosť voči náročným pracovným podmienkam (stupeň krytia IP67) a prepracovaná ergonómia.

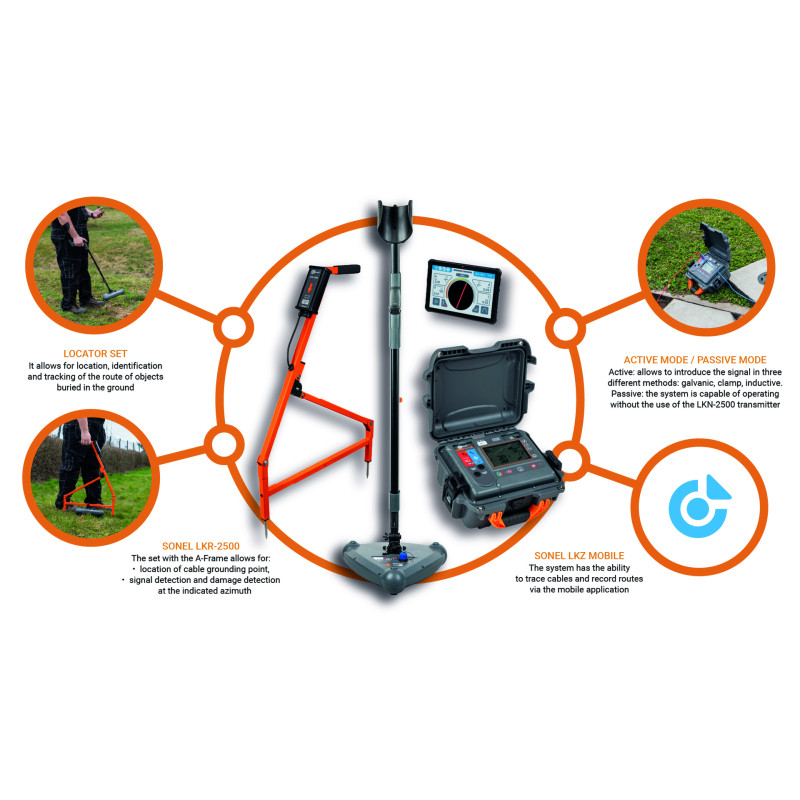

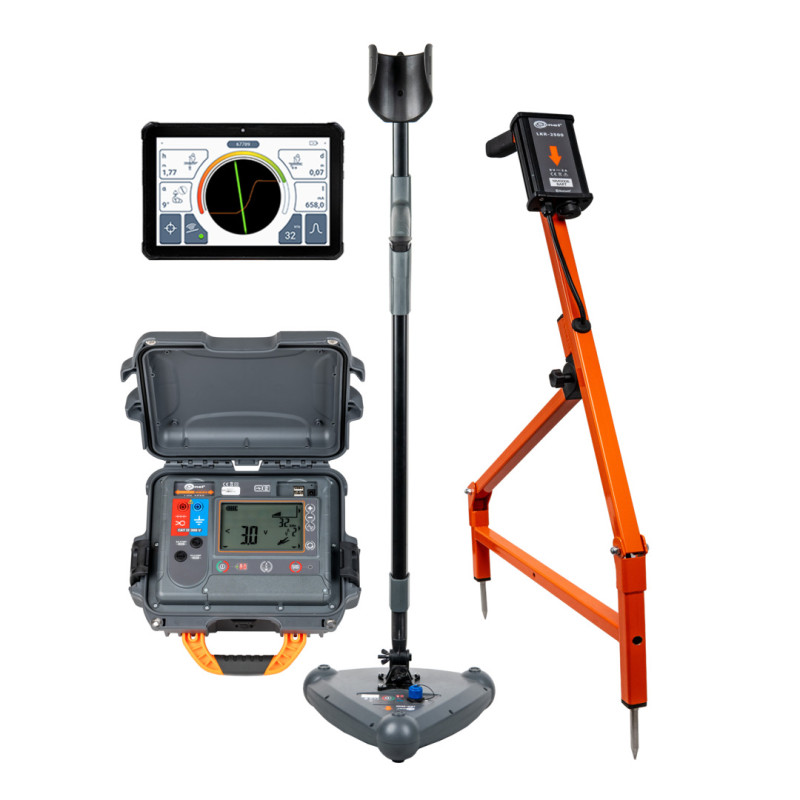

Súprava lokátora LKZ pozostáva z vysielača LKN, detektora LKD a detektor LKR-2500 (typu A-Frame) umožňuje lokalizáciu miesta káblovej poruchy. Umožňuje lokalizáciu, identifikáciu a sledovanie trasy objektov uložených v zemi.

Umožňuje vyhľadávať:

• silové vodiče a káble, riadiace káble, telekomunikačné káble,
• podzemné prvky bleskozvodových systémov, katódovej ochrany,
• vodovodné a kanalizačné systémy,
• systémy prepravy palív (ropovody, plynovody),
• vykurovacie systémy a predizolované potrubia

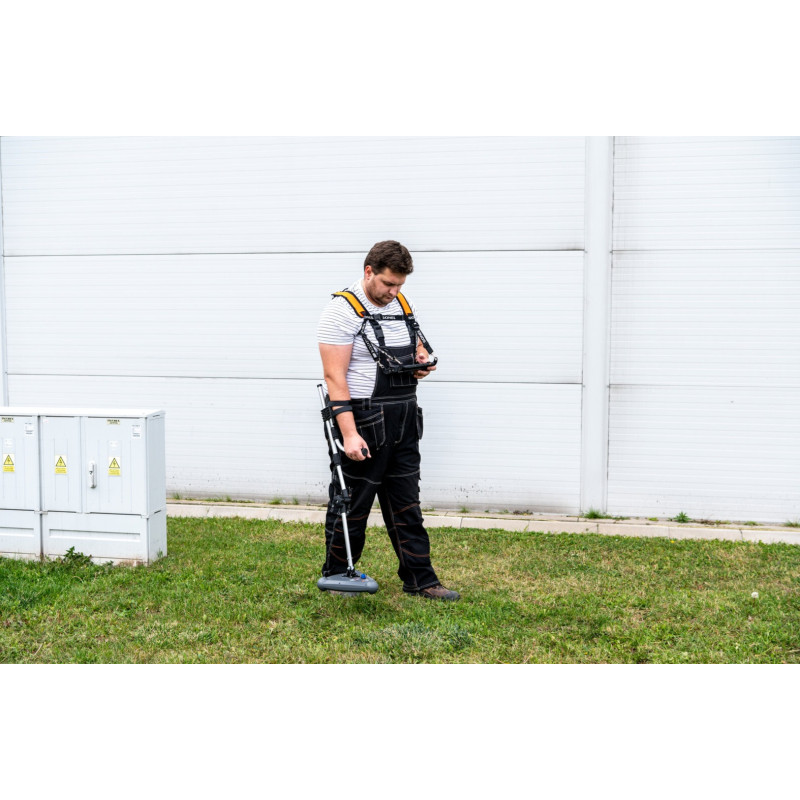

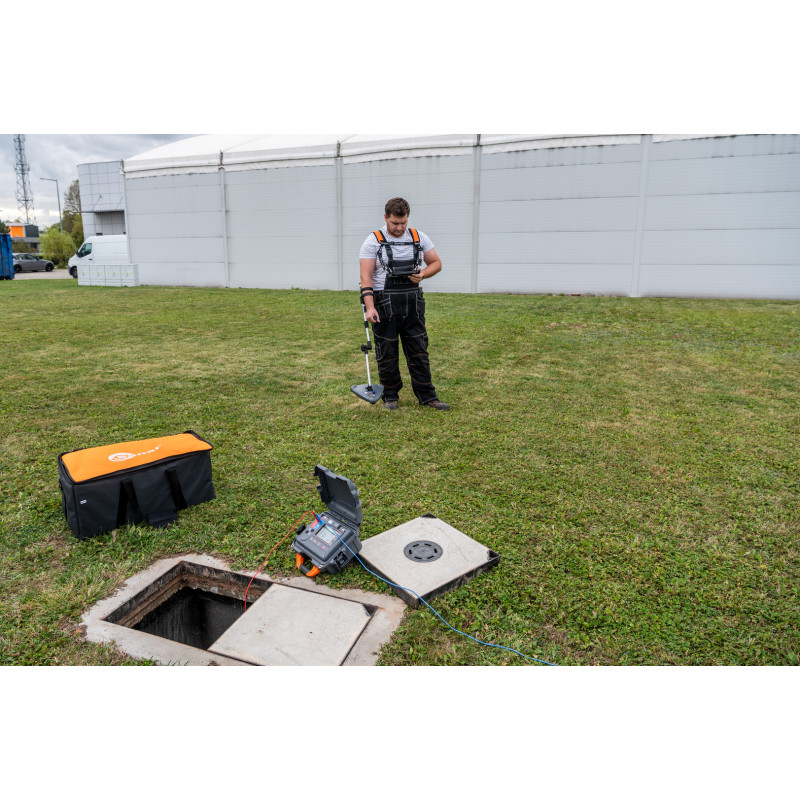

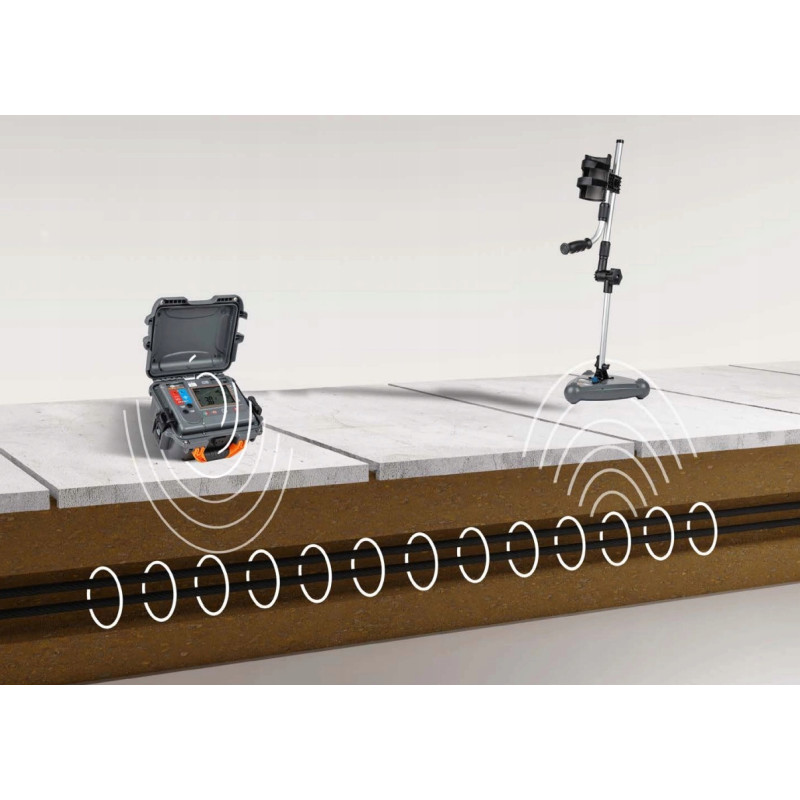

Vysielač LKN-2500 privádza lokalizačný signál do podzemného objektu. Detektor LKD-2500, vedený pozdĺž objektu, tento signál sleduje, zatiaľ čo detektor LKR-2500 (typu A-Frame) umožňuje lokalizáciu podzemných porúch.
Informácie o polohe sledovaného objektu alebo poruchy sa zobrazujú v mobilnej aplikácii Sonel LKZ Mobile, ktorá je prepojená s detektorom. Určenie trasy objektu alebo polohy poruchy je možné na základe sledovania údajov kompasu a úrovne detegovaného signálu.

Systém umožňuje sledovať káble a zaznamenávať trasy prostredníctvom mobilnej aplikácie. Takto vytvorené súbory je možné exportovať a zdieľať s inými používateľmi – aj s tými, ktorí nemajú zariadenie LKN-2500 / LKD-2500.

Systém môže pracovať:

• pasívne – bez vysielača
• aktívne – s vysielačom

V aktívnom režime sa signál dá pripojiť tromi spôsobmi:

• priamo káblami (galvanicky)
• pomocou klieští
• indukčne cez anténu

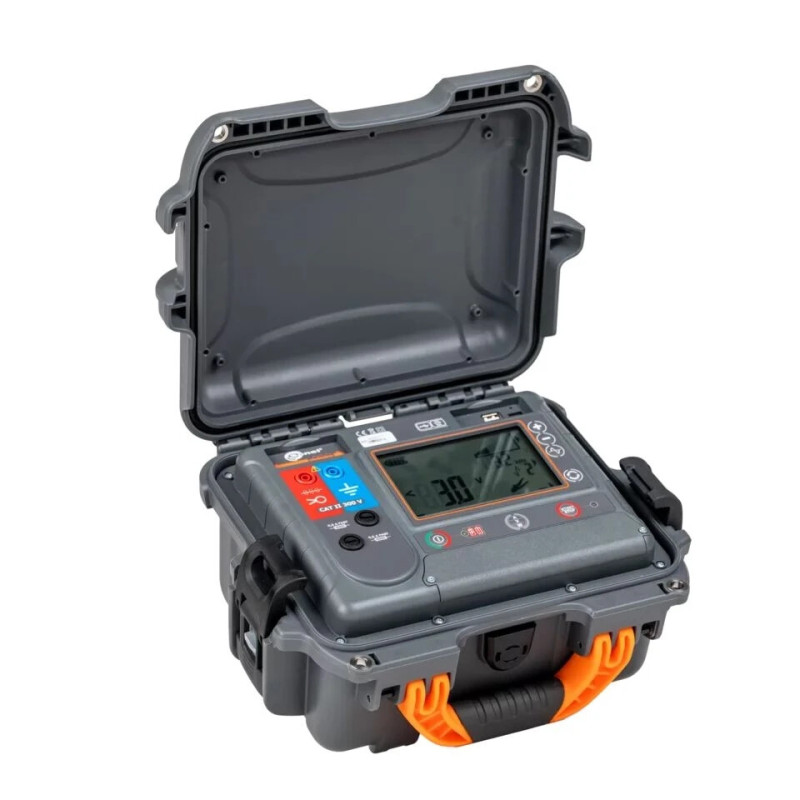

Vysielač LKN-2500

• Pracuje v priamom (galvanickom) alebo indukčnom režime – má vnútornú vysielaciu anténu
• Možnosť použitia s vysielacími kliešťami
• Odolné puzdro

Detektor LKD-2500

• Aktívny režim
  • spolupracuje s vysielačom LKN-2500 na frekvenciách 8 kHz a 32 kHz (režim Signal)
• Pasívny režim
  • pracuje na frekvenciách:
    • • 50 Hz, 60 Hz
      • 2…65 kHz

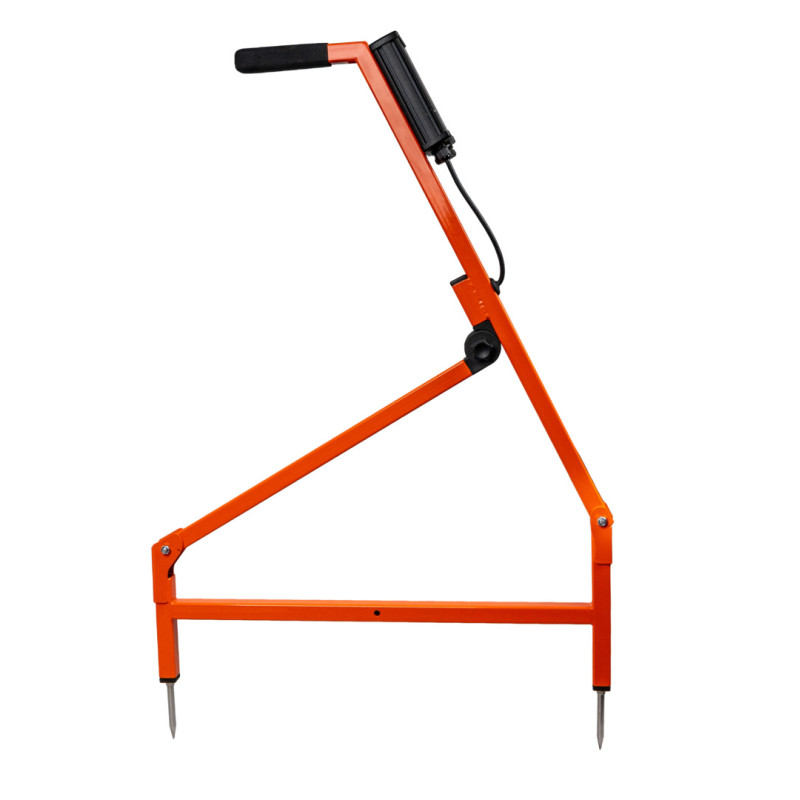

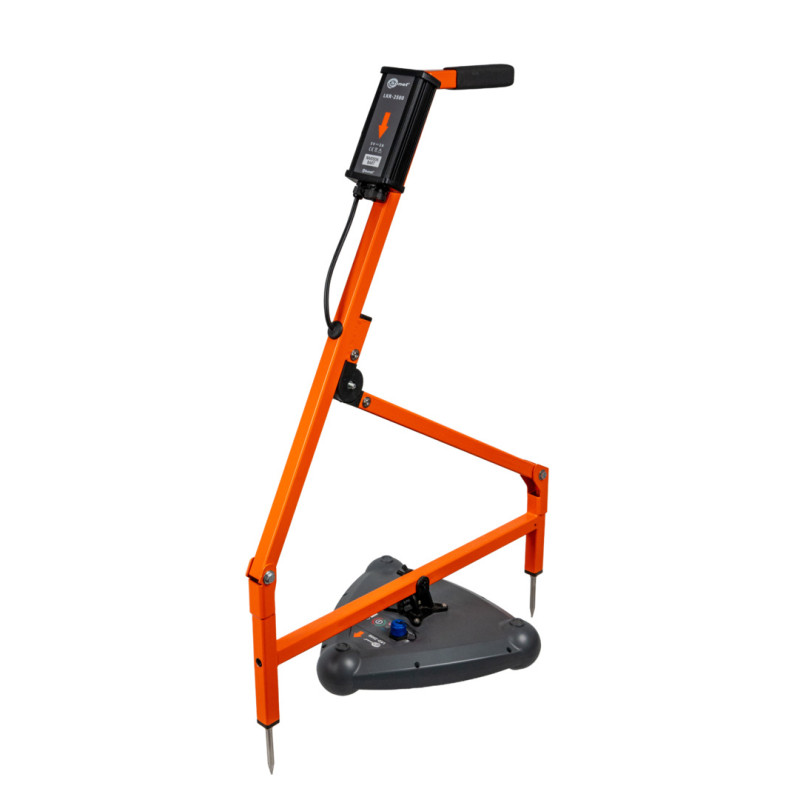

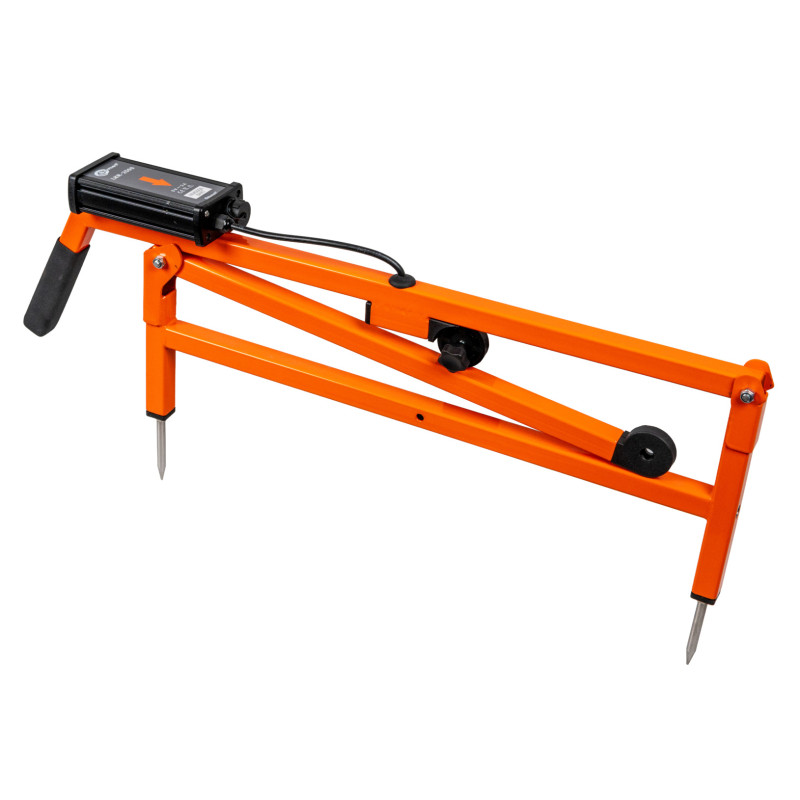

Detektor LKR-2500 (typ A-Frame)

Lokalizácia zemných porúch v kábloch
Detekcia signálu a lokalizácia poruchy v danom smere (azimute)

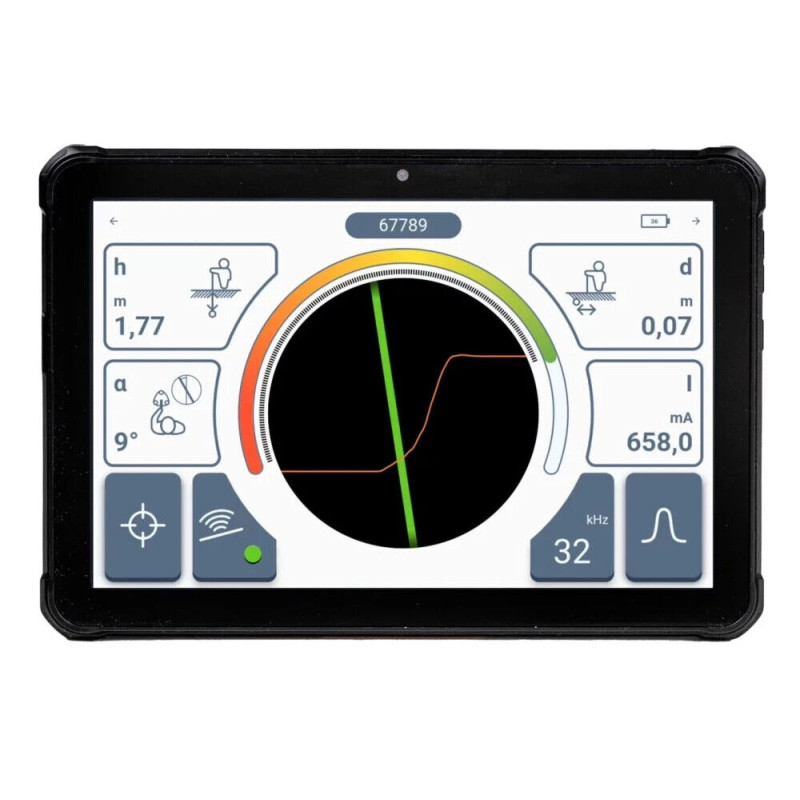

Sonel LKZ Mobile

Aplikácia spolupracuje s detektormi Sonel LKD-2500 a Sonel LKR-2500 (typ A-Frame). Umožňuje trasovanie objektov a zaznamenávanie trás do pamäte mobilného zariadenia vrátane GPS súradníc jednotlivých bodov a ďalších nameraných údajov.

Aplikácia navyše umožňuje:

• zobrazenie polohy v reálnom čase
• meranie vzdialenosti k vybranému bodu
• export trás do iných mobilných zariadení
• načítanie trás z pamäte mobilného zariadenia
• zobrazenie všetkých zaznamenaných parametrov
• spájanie trás
• pridávanie poznámok k trasám a meracím bodom

Technické údaje – vysielač LKN-2500

• Krytie: IP67
• Napájanie: Li-ion akumulátor 7,2 V / 9,8 Ah
• Prevádzková teplota: -10 až +50 °C
• Skladovacia teplota: -20 až +60 °C
• Menovitá teplota: 23 ± 2 °C

Technické údaje – detektor LKD-2500

• Krytie: IP65
• Napájanie: Li-ion akumulátor 3,6 V / 6,7 Ah
• Prevádzková teplota: -10 až +50 °C
• Skladovacia teplota: -20 až +60 °C
• Menovitá teplota: 23 ± 2 °C
• Relatívna vlhkosť: 20 až 90 %

Technické údaje – detektor LKR-2500 (A-rám)

• Krytie: IP65
• Napájanie: Li-ion akumulátor 3,6 V / 6,7 Ah
• Prevádzková teplota: -10 až +50 °C
• Skladovacia teplota: -20 až +60 °C
• Menovitá teplota: 23 ± 2 °C
• Relatívna vlhkosť: 20 až 90 %

Návod v jazkyoch: PL, GB, ES, DE, IT.





Štandardné dodanie:
1ks generátor LKN-2500,
1ks lokátor LKD-2500,
1ks detekčný A-rám LKR-2500,
1ks Android tablet s aplik. LKZ Mobile,
1ks ramenný popruh na tablet,
1ks držiak na tablet,
2ks vodič 5m červený,
1ks vodič 5m modrý,
2ks zemná sonda 30cm,
3ks krokosvorka červená,
1ks krokosvorka modrá,
1ks nabíjačka Z-7,
1ks nabíjačka Z-32,
1ks prenosná taška veľká XL1,
1ks dlhá rukoväť na lokátor,
1ks Vyhlásenie o overení
