Sonel LKZ-2500 - Lokátor podzemních vedení

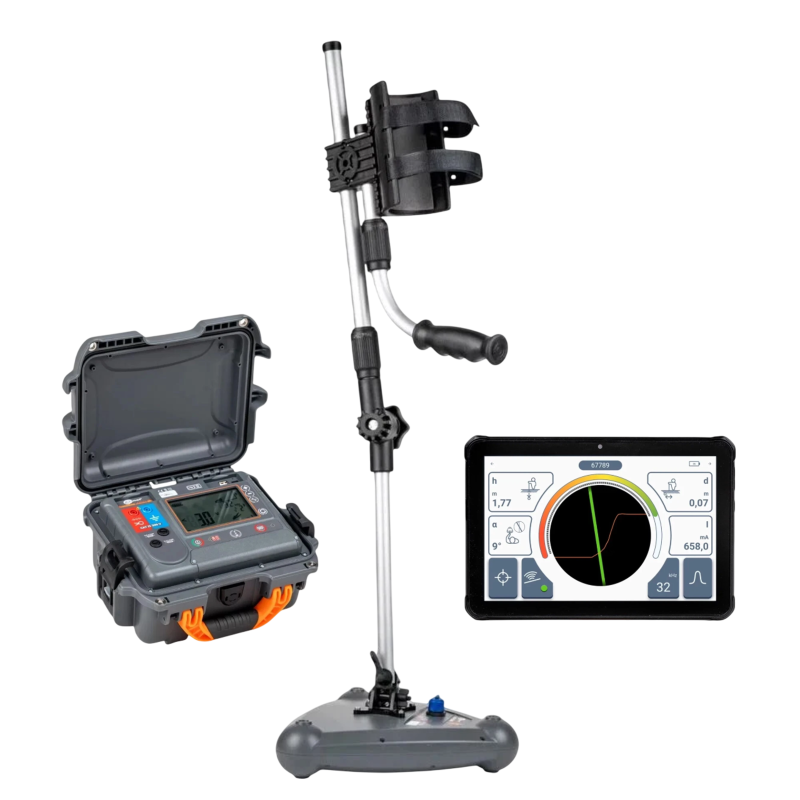

Profesionální lokátor podzemních vedení Sonel LKZ-2500 je určen pro přesnou lokalizaci, identifikaci a sledování tras kabelů a potrubí uložených v zemi. Sestava se skládá z vysílače LKN-2500 a detektoru LKD-2500, které společně umožňují efektivní vyhledávání inženýrských sítí.

Co dokáže lokátor Sonel LKZ-2500

Zařízení umožňuje snadno vyhledat a sledovat:

• silové kabely a elektrická vedení
• řídicí a telekomunikační kabely
• podzemní části hromosvodů a katodické ochrany
• vodovodní a kanalizační potrubí
• plynovody a ropovody
• topné systémy a předizolované potrubí

Jak funguje lokalizace

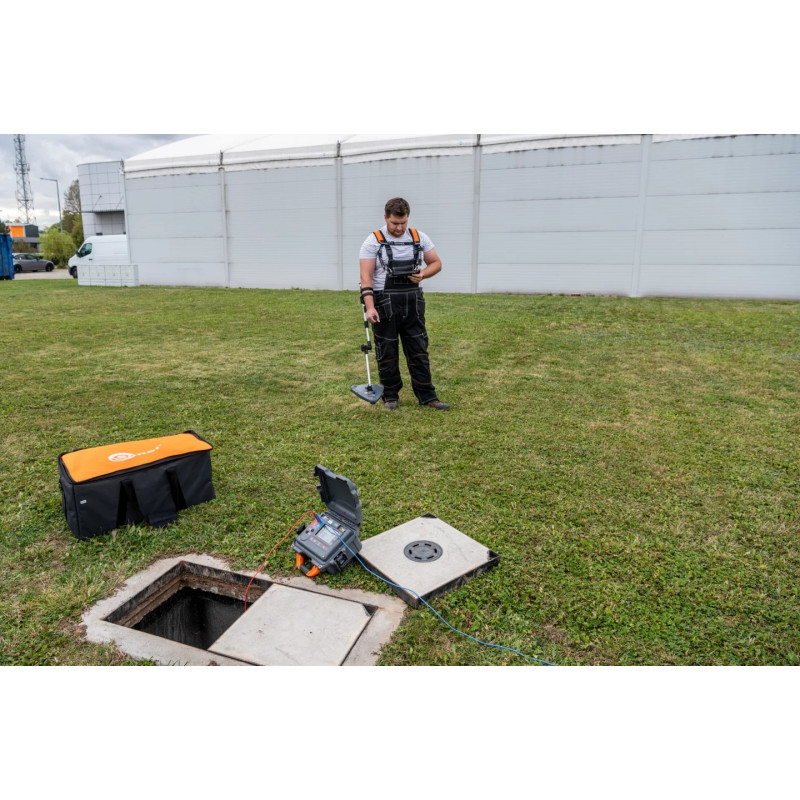

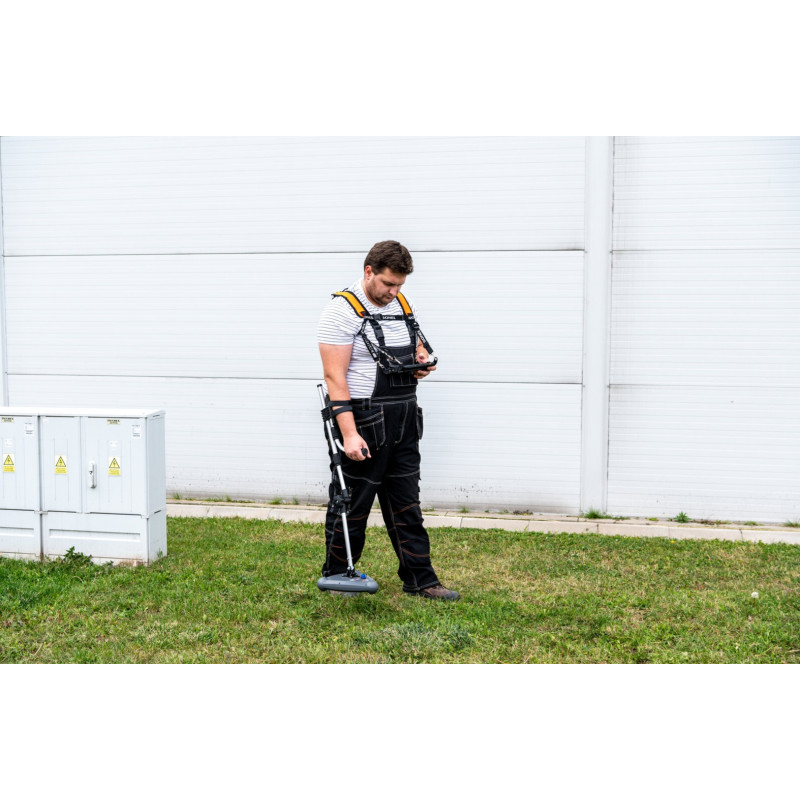

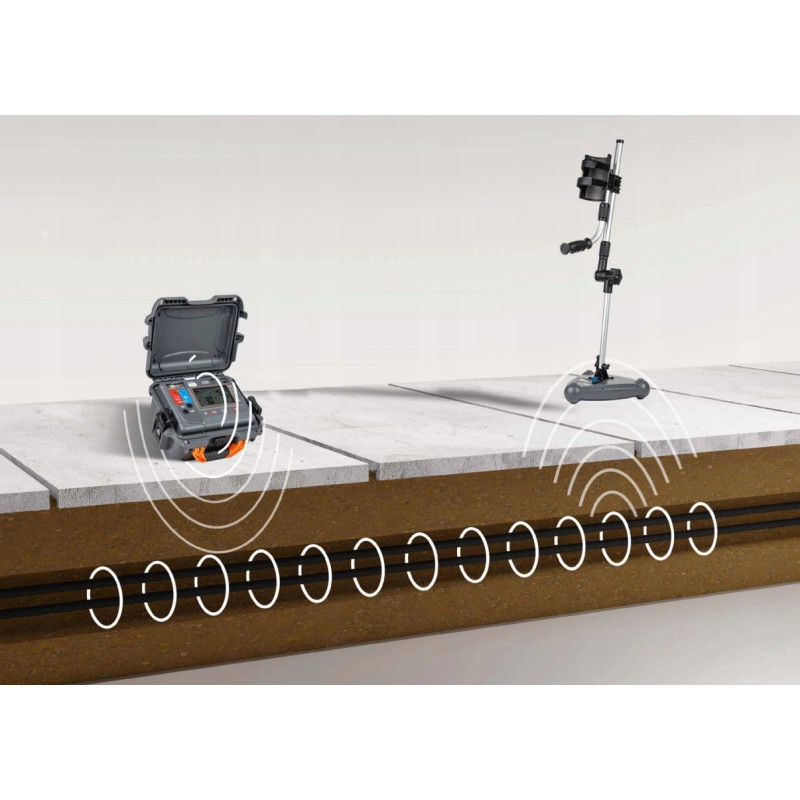

Vysílač LKN-2500 vysílá signál do sledovaného objektu uloženého v zemi. Detektor LKD-2500 tento signál zachytí a umožní přesně určit trasu vedení. Naměřená data se zobrazují v mobilní aplikaci Sonel LKZ Mobile, kde lze trasu uložit, analyzovat a sdílet.

Mobilní aplikace Sonel LKZ Mobile

Aplikace výrazně rozšiřuje možnosti zařízení:

• zobrazení trasy v reálném čase (GPS)
• ukládání a export tras
• sdílení dat s dalšími uživateli
• měření vzdáleností mezi body
• přidávání poznámek k trasám a měřením
• spojování jednotlivých tras
• zobrazení všech naměřených parametrů

Režimy práce

Lokátor nabízí dva režimy:

• Pasivní režim – bez použití vysílače
• Aktivní režim – s vysílačem LKN-2500

V aktivním režimu lze signál připojit třemi způsoby:

• galvanicky (přímé připojení kabely)
• pomocí kleští
• indukčně přes anténu

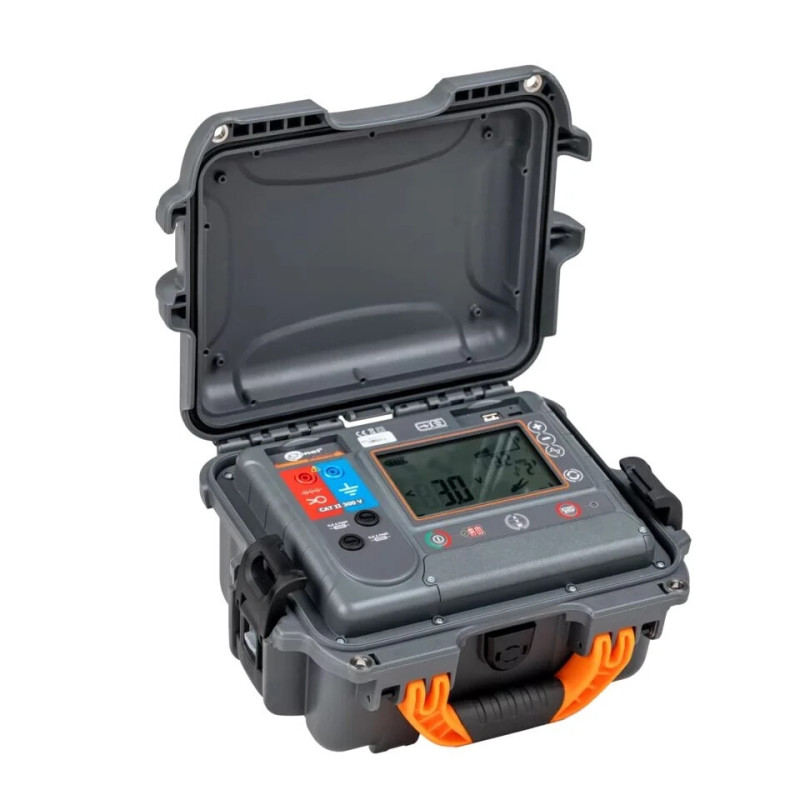

Vysílač LKN-2500

• práce v galvanickém i indukčním režimu (vestavěná anténa)
• možnost použití vysílacích kleští
• robustní a odolné provedení

Technické parametry vysílače

• krytí: IP67
• napájení: Li-ion akumulátor 7,2 V / 9,8 Ah
• provozní teplota: -10 až +50 °C
• skladovací teplota: -20 až +60 °C
• referenční teplota: 23 ± 2 °C

Detektor LKD-2500

Aktivní režim

• spolupráce s vysílačem na frekvencích 8 kHz a 32 kHz

Pasivní režim

• pracovní frekvence:
  • 50 Hz, 60 Hz
  • 2–65 kHz

Technické parametry detektoru

• krytí: IP65
• napájení: Li-ion akumulátor 3,6 V / 6,7 Ah
• provozní teplota: -10 až +50 °C
• skladovací teplota: -20 až +60 °C
• referenční teplota: 23 ± 2 °C
• relativní vlhkost: 20–90 %

Proč si vybrat Sonel LKZ-2500?

• přesná lokalizace podzemních sítí
• profesionální využití ve stavebnictví i energetice
• moderní mobilní aplikace s GPS
• jednoduché ovládání a vysoká odolnost
•
