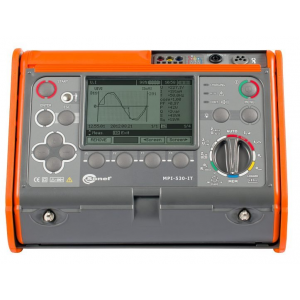

Sonel MPI-530-IT - Tester elektrických instalací a hromosvodů

Multifunkční přístroj Sonel MPI 530 IT pro revize elektroinstalací dle ČSN EN 61557. Měření impedance smyčky, odporu uzemnění 3p, 4p, 3p+kleště, 2klešťovou metodou, měření izolačního odporu napětím 1000 V, měření parametrů proudových chráničů AC, A a B, měření kontinuity a odporu, test sledu fází, měření intenzity osvětlení, měření a záznam napětí, proudu, frekvence, výkonů a účiníku, harmonický analyzátor. Akumulátor Ni-MH, paměť, software. Součástí dodávky jsou všechny potřebné měřicí vodiče a sondy.

Hlavní funkce:

Izolačné odpory:

• meranie izolačných odporov s automatickým vybitím meraného objektu
• automatické meranie izolačných odporov 3-, 4- a 5-vodičových káblov
  s voliteľným adaptérom AutoISO-1000C
• automatické blokovanie merania pri prítomnosti cudzieho napätia

Impedancia slučky:

• meranie impedancie slučky prúdom 23 A aj v IT sieťach
• meranie impedancie slučky Zs bez vybavenia chrániča
• meranie vnútorného odporu siete ZI
• rozlíšenie 0,001 Ohm
• výpočet skratového prúdu Ik
• výpočet zložky Rs a zložky Xs impedancie slučky

Zemné odpory:

• meranie zemných odporov sondami
• meranie zemných odporov kliešťami (bez rozpojenia)
• meranie rezistivity pôdy (Wennerova metóda)
• kompenzácia vplyvu rušivých napätí

Prúdové chrániče (RCD):

• testovanie prúdových chráničov B, A, AC aj v IT sieťach
• meranie vybavovacieho prúdu a vybavovacieho času aj počas jedného merania

Prechodové odpory:

• meranie prechodových odporov prúdom +/- 200mA a priebežné meranie
• kontrola spojitosti ochranného vodiča a zapojenia zásuvky

Záznam (datalogger, max. 5850 záznamov) a analýza napätia, AC prúdu a výkonu:

• meranie a záznam napätia do 500 V, s frekvenciou od 45 do 65 Hz
• meranie a záznam prúdu TRMS od 0,1 mA do 3 kA podľa použitých prúd. prevodníkov
• meranie a záznam činného, zdanlivého a jalového výkonu, účinníku od 0,00 ... 1,00
• meranie a záznam skreslenia napätia TRMS 0 ... 500 V až do 40. harmonickej
• meranie a záznam skreslenia prúdu TRMS 0 ... 1000 A až do 40. harmonickej
• meranie a záznam celkového harmonického skreslenia do 40. harmonickej

Rozsah dodávky:

• Přístroj Sonel MPI-530-IT
• Zásuvkový ovladač
• Měřicí vodiče 3ks (modrý, žlutý, červený)
• Měřicí hroty 3ks (modrý, žlutý, červený)
• Krokosvorky 3ks (modrá, žlutá, červená)
• Sada pro měření zemních odporové (modrý vodič 15m, červený vodič 20m, 2 kovové sondy)
• Síťový adaptér
• Akumulátor NiMH 4,8V 4,2Ah
• Nabíječka do auta na 12V
• USB kabel,
• Software Sonel Reader,
• Kalibrační certifikát,
• Návod
• Popruhy na přístroj
• Přenosná taška,
• kartónový obal

Soubory

Katalogový list

Příslušenství

Sonel PRS-1 - Testovací sonda



naše cena 2 080 Kč

- +

Sonel LP1 - Luxmetr sonda (Snímač osvětlení)



naše cena 4 200 Kč

- +

Sonel TWR-1J - Adaptér pro měření RCD chráničů



naše cena 4 296 Kč

- +

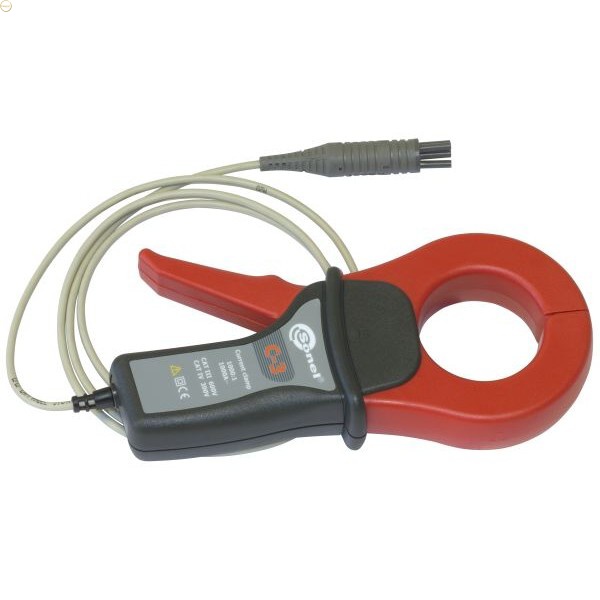

Sonel C-3 - Proudové kleště



naše cena 4 450 Kč

- +

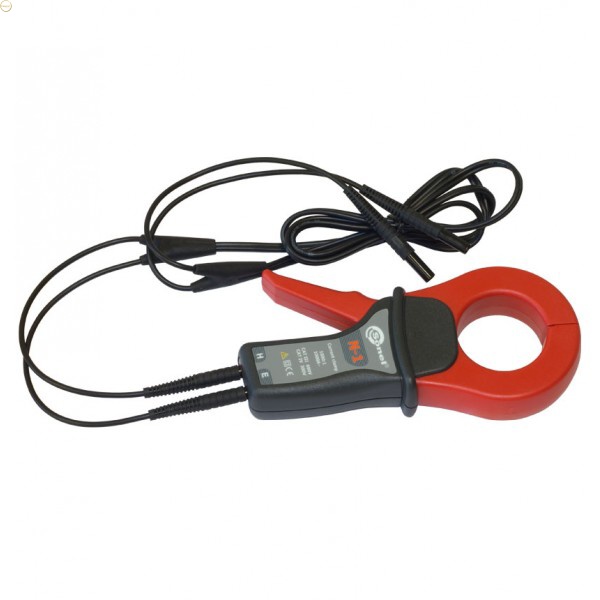

Sonel N-1 - proudové kleště
