Pylon Earth - Měřič zemních odporů

Měřič zemních odporů C.A 6472 je robustní a vysoce odolný, spolehlivý a snadno použitelný přístroj z nejvyšší řady měřičů uzemnění firmy Chauvin Arnoux.

Umožňuje snadné a bezpečné testování zemních odporů s automatickou volbou rozsahů. Nabízí automatickou i manuální volbu měřicí frekvence od 41 do 5 078 Hz a automatický výpočet rezistivity pomocí Wennerovy i Schlumbergerovy metody.

Přístroj nabízí měření klešťovými metodami a to jak selektivní metodu, tak metodu dvou kleští. Ve spojení s doplňkem C.A 6474 umožňuje unikátní měření uzemnění sloupů vysokého a velmi vysokého napětí i s připojeným vrcholovým lanem.

Výsledky lze ukládat do integrované paměti a přenášet do PC přes opticky oddělené USB. Integrovaný akumulátor napájí přístroj po velmi dlouhou dobu a usnadňuje provádění testů kdekoli potřebujete

Hlavní parametry

• Vhodné i pro měření za přítomnosti parazitních napětí, tellurických proudů a velkých přechodových odporů sond
• Automatická kontrola výsledku pomocí LED (indikace překročení měřicího rozsahu, chybného pólování sond a rušení)

1. Měření zemních odporů 3P od 0,01 do 99,9 kΩ

• Rozlišení 10 mΩ až 100 Ω v závislosti na rozsahu
• Testovací napětí 16 nebo 32V
• Automatická i manuální volba měřicí frekvence 41 až 5 078 Hz v 91 krocích (zobrazení frekvence rušivého signálu)
• Měřicí proud až 200 mA
• Základní přesnost ± (2% + 1 digit)

2. Měření zemních odporů 4P od 0,001 do 99,99 kΩ

• Rozlišení 1 mΩ až 10 Ω v závislosti na rozsahu
• Testovací napětí 16 nebo 32V
• Automatická i manuální volba měřicí frekvence 41 až 5 078 Hz v 91 krocích (zobrazení frekvence rušivého signálu)
• Měřicí proud až 200 mA
• Základní přesnost ± (2% + 1 digit)

3. Měření rezistivity půdy Wennerovou i Schlumbergerovou 4P metodou

• Testovací napětí 16 nebo 32V
• Automatická i manuální volba měřicí frekvence 41 až 128 Hz ve 22 krocích (zobrazení frekvence rušivého signálu)

4. Měření externího napětí

• Měření 0,1 až 65,0 V_AC/DC pro DC a 15 - 440 Hz
• Základní přesnost ± (2% + 1 digit)

5. Měření propojení s možností výběru 2P nebo 4P metody

• 2P od 0,01 do 99,9 kΩ
• 4P od 0,001 do 99,9 kΩ
• Základní přesnost ± (2% + 2 digity)
• Testovací proud > 200 mA

6. Měření selektivní 4P metodou 1 kleště

• měření selektivní země 4P bez rozpojení uzemnění
• výrazně šetří čas nutný pro přípravu měření
• k dispozici velké kleště C182 a kleště do stísněných prostor MN82

7. Měření metodou 2 kleští

• měření bez rozpojení uzemnění
• výrazně šetří čas nutný pro přípravu měření
• měření od 0,01 do 500 Ω
• rozlišení 0,01 až 1 Ω
• Automatická měřicí frekvence 1367 Hz (nebo manuálně  1367, 1611, 1758 Hz)
• k dispozici velké kleště C182 a kleště do stísněných prostor MN82

8. Měření zemního potenciálu

• Měření 0,01 mV až 65,00 V_AC/DC pro DC a 15 - 440 Hz
• Základní přesnost ± (5% + 1 digit)
• Měření závislosti potenciálu na vzdálenosti

9. Měření uzemnění sloupů vysokého napětí

• !! POUZE s doplňkem C.A 6474 !!
• Selektivní měření sloupů vysokého a velmi vysokého napětí
• Jako proudové převodníky jsou použité rogowského cívky AmpFlex o délce 5 nebo 8 m
• Současně měří na 4 kanálech a díky tomu není potřeba odpojovat vrcholová lana což je nebezpečné a časově i finančně náročné
• Možnost nastavení 3 stupňů citlivosti a několikeré ovinutí pružného převodníku kolem jedné nohy
• Frekvenční rozmítání  41 až 5 078 Hz v 91 krocích umožňuje provést měření charakteristiky impedance. Díky tomu lze studovat chování instalace při úderu blesku.

Komunikace a ukládání dat

• Paměť pro ukládání naměřených dat
• Opticky oddělené USB rozhraní pro přenos dat do PC a ovládání přístroje
• SW umožňuje nastavení přístroje a jeho ovládání

Další funkce a parametry

• Velký a přehledný 3-řádkový LCD displej s podsvícením
• Napájení z NiMH akumulátoru (kapacita pro cca 1 500 měření dle typu)
• Indikace nízkého stavu baterie
• Krytí IP53
• Rozměry 270 x 250 x 127 mm
• Hmotnost 3,2 kg
• Bezpečnostní kategorie CAT IV (50 V_ef max)
• Záruka 2 roky (na hlavní přístroj)

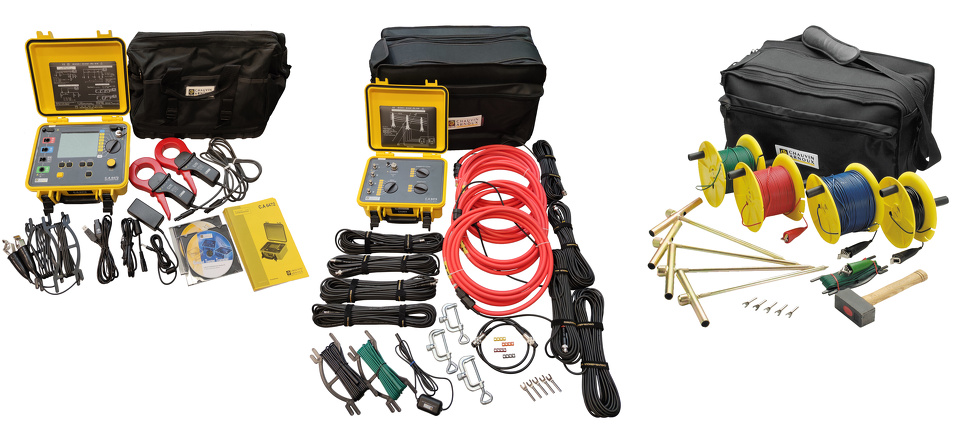

• Sada PYLON BOX - C.A 6472 + C.A 6474 (5m) + 100m 4P KIT

  Měřič uzemnění C.A 6472, 2 ks klešťový převodník C182, software, kabel pro připojení k PC, adaptér pro napájení a návod k obsluze v českém jazyce

  Měřič uzemnění PYLON BOX C.A 6474, 4 ks proudový převodník AmpFLEX 5 m, kabel pro propojení s C.A 6472, 6 ks kabel BNC/BNC 15 m, 5 ks adaptér vidlice / Ø4 mm banánek, 3 ks upevňovací svorky, 12 ks barevné identifikační kroužky, 2 ks kabel 5 m, kalibrační smyčka, brašna na příslušenství a návod k obsluze v českém jazyce

  Cívka 100 m červená (H), cívka 100 m modrá (S), cívka 100 m zelená (E), cívka 30 m černá (ES), naviják 10 m zelená (E), 4 zemní sondy, kladivo, 5 adaptérů vidlice/4 mm, zpevněná brašna Prestige
