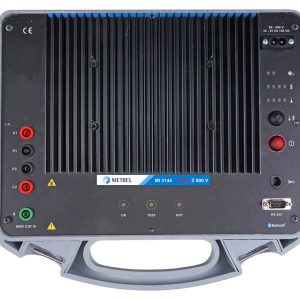

Metrel MI 3144 ST Z 800 V - Adaptér impedance smyčky a sítě

MI 3144 je velmi přesný digitální měřič impedance smyčky a sítě. Přednostně je určen jako příslušenství k MI 3152,MI 3155,MI 3325.

Adaptér pre meranie impedancie prúdom až 300A, rozlíšenie 0,1mOhm


Vlastnosti:

• Vysoce přesné 4-vodičové 300A měření impedance smyčky v AC sítích do 800V / 16-420 Hz
• Měření impedance sítě a zdroje v DC sítích 3 až 260V
• Měření dílčího úbytku napětí 4-vodičovou metodou vysokým proudem dR 300A a měření odporu proudové cesty
• Měření vypínacího času a proudu zařízení ELR (Earth Leakege Relay)
• Podporované typy ELR: AC, A, B
• Analýza poruch uzemnienia s měřením kontaktního, dotykového a krokového napětí
• Plovoucí voltmetr pro dílčí kontaktní výsledky
• Vysoce proudová metoda měření zemnění jedněmi kleštěmi (flexi nebo pevné)
• Volitelná zátěž při testu (16,6% až 100%)
• Zlepšené tepelné parametry
• Napájení z baterie (Li-ion) nebo ze sítě
• Krytí IP65 (kufr zavřený), IP54 (kufr otevřený)
• Kategorie CAT IV 600V (3000 m)
• Black box design (vzdálené ovládání zařízením Android)
• Měření skutečné imp.do napětí 800 V, nastavitelný měřicí proudaž 377 A,kmitočtový rozsah16 Hz ÷ 420 Hz,zobrazení činné i zdánlivé složky, zobrazení zkratového proudu
• Měření odporu DC zdrojů a sítě do napětí 210 V, měřicíproud až 10 A
• ELR test injektovaným proudem (I) a ELR test kombinovaného času(t)
• Měření dotykového napětí
• Měření proud klasickými nebo flexibilními kleštěmi
• Rozlišovací schopnost:měření impedance 0,1 mΩ, měření odporu DC zdrojů 1 mΩ
• Čtyřvodičovépřipojení minimalizuje chyby měření způsobené přechodovými odpory
• Kategorie CAT IV 600 V
• Bluetooth komunikace; pracuje ve spojení spřístroji MI 3155 EurotestXD,MI 3152 EurotestXC a saplikací aMESM pro Android

Použití:

• Přesné měření impedance smyčky/sítě transformátorů pod napětím
• Měření úbytku napětí a proudu
• Testování impedance v instalacích s vysokou frekvencí (letiště)
• Vyhodnocení činnosti ochran automatického vypnutí (transformátory, generátory, turbíny, rozvaděče, ...)
• Měření vinutí transformátorů a motorů

Normy:

• Elektromagnetická kompatibilita:
  • EN 61326
• Bezpečnost:
  • EN 61010-1
  • EN 61010-2-030
  • EN 61010-031
  • EN 61010-2-032
• Funkčnost:
  • EN 61557
  • IEEE 81-2012
  • EN 60947-2 Annex M
  • EN 60909-0
• Li-ion baterie:
  • EN 62133-2

Rozsah dodávky:

• MI 3144 Euro Z 800 V
• síťový kabely
• RS232-PS / 2 kabel
• Měřicí kabely 5m, černý, 2 ks
• Měřící kabel 5m, červený (1,5mm2), 2 ks
• Měřící kabel 50m, červený (1,5mm2) *
• Měřící kabel 20m, černý
• Měřící kabel 50m, zelený *
• Velké Kelvinovy krokosvorky, 2 ks
• Krokosvorka černá, 2 ks
• Krokvorka červená, 2 ks
• Krokvorka zelená,
• Měřicí hrot černý, 2 ks
• Měřicí hrot červený, 2 ks
• Upínací G svorka
• Sonda simulující odpoľudského těla
• Zemní sondy, 2 ks
• Desková sonda na krokové napětí, 2 ks
• SW Metrel ES manager, licence Basic **
• Andoid aplikace aMESM včetně licence P1102 PRO
• kalibrační certifikát
• Taška na příslušenství
• Měkká taška na přenášení *
  • * Tyto položky jsou v sadě MI 3144 EU nahrazeny kabely na cívce
