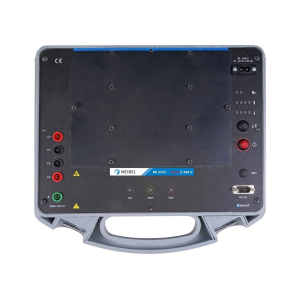

Metrel MI 3143 ST Z 440 V - Adaptér impedance smyčky a sítě

MI 3143 je velmi přesný digitální měřič impedance smyčky a sítě. Přednostně je určen jako příslušenství k MI 3152,MI 3155,MI3325.

Vlastnosti:

• Vysoce přesné 4-vodičové 220A měření impedance smyčky v AC sítích do 440V / 16-420 Hz
• Měření dílčího úbytku napětí 4-vodičovou metodou vysokým proudem dR 300A
• Analýza poruch uzemienia s měřením kontaktního, dotykového a krokového napětí
• Plovoucí voltmetr pro dílčí kontaktní výsledky
• Volitelná zátěž při testu (16,6% až 100%)
• Zlepšené tepelné parametry
• Napájení z baterie (Li-ion) nebo ze sítě
• Krytí IP65 (kufr zavřený), IP54 (kufr otevřený)
• Kategorie CAT IV 600V (3000m)
• Bluetooth komunikace
• Black box design (vzdálené ovládání zařízením Android)
• měření skutečné imp. do napětí 470 V, nastavitelný měřicí proud až 219 A, kmitočtový rozsah 16 Hz ÷ 420 Hz, zobrazení činné i zdánlivé složky, zobrazení zkratového proudu
• měření dotykového napětí
• rozlišovací schopnost při měření impedance je 0,1 mΩ
• čtyřvodičové připojení minimalizuje chyby měreni způsobené přechodovými odpory
• bluetootch komunikace; pracuje ve spojení s přístroji MI 3155 Eurotest XD, MI 3152 Eurotest XC a s aplikaci aMESM pro Android

Použití:

• Přesné měření impedance smyčky/sítě transformátorů pod napětím
• Měření úbytku napětí a proudu
• Testování impedance v instalacích s vysokou frekvencí (letiště)
• Vyhodnocení činnosti ochran automatického vypnutí (transformátory, generátory, turbíny, rozvaděče, ...)
• Měření vinutí transformátorů a motorů

Normy:

• Elektromagnetická kompatibilita:
  • EN 61326
• Bezpečnost:
  • EN 61010-1
  • EN 61010-2-030
  • EN 61010-031
  • EN 61010-2-032
• Funkčnost:
  • EN 61557
  • IEEE 81-2012
  • EN 60947-2 Annex M
  • EN 60909-0
• Li-ion baterie:
  • EN 62133-2

Rozsah dodávky:

• Přístroj mi 3143 Euro Z 440 V
• síťový kabel
• RS232-PS / 2 kabel
• Měřicí kabel 2-vodičový, 2 ks *
• Krokosvorka černá, 2 ks
• Krokosvorka červená, 2 ks
• Měřicí hrot černý, 2 ks
• Měřicí hrot červený, 2 ks
• SW Metrel ES manager, licence BASIC **
• Android aplikace aMESM včetně licence P1102 PRO
• Kalibrační certifikát
• Taška na příslušenství

• * V sadě MI 3143 EU nahrazeny kabely 5 m a 20 m
  ** SW metrem ES Manager lze volně stáhnout ze stránek Metrel.si
