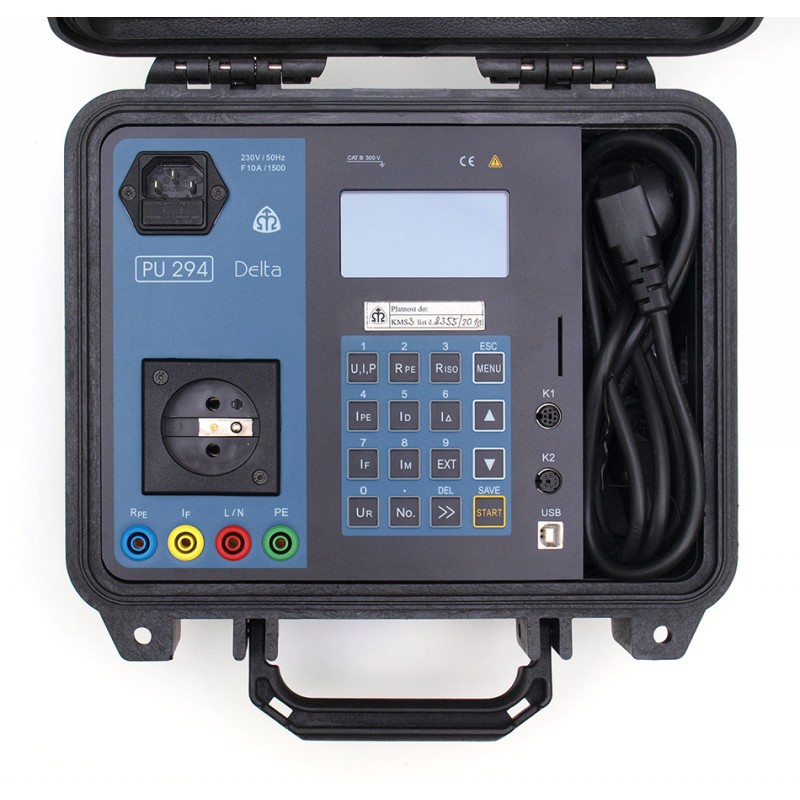

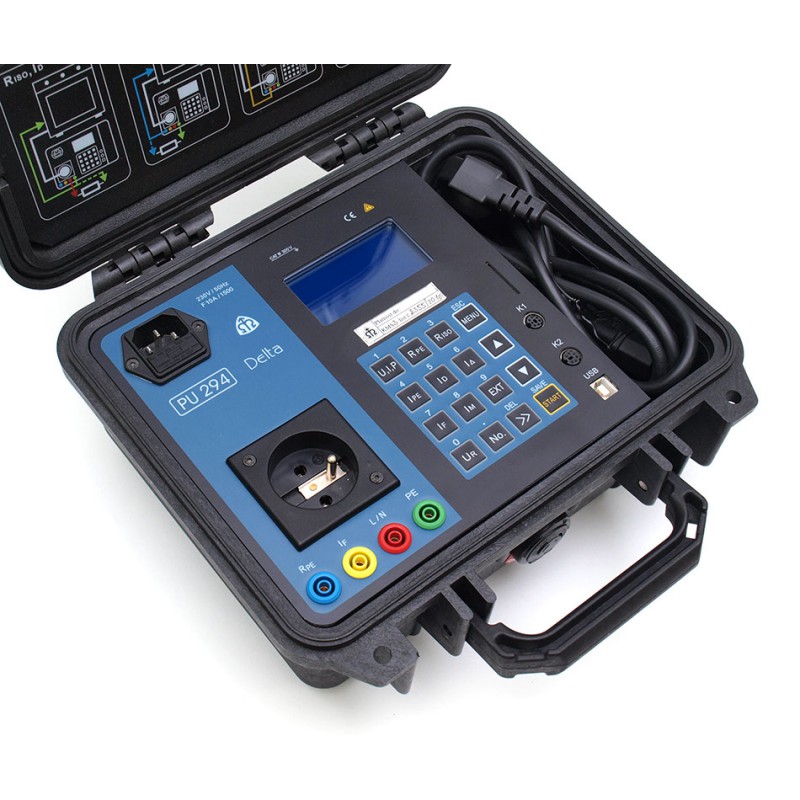

Metra Blansko PU 294 Delta + PD 294

Přístroj pro revize elektrických spotřebičů a zdravotnických elektrických zařízení. Přístroj je vybaven hodinami reálného času (RTC), pamětí až pro 10000 naměřených hodnot a podsvíceným grafickým LCD displejem.Přístroj PU 294 DELTA je určen k měření při revizích elektrických spotřebičů dle ČSN 331600, ČSN 331610 a zdravotnických elektrických přístrojů dle ČSN EN 60601-1.Lze jej používat při revizi nových výrobků, revizi průběžné a revizi výrobků po opravách. S příslušenstvím PD 294 lze revidovat také třífázové spotřebiče.

Přístrojem PU 294 DELTA lze měřit:

• izolační odpory
• odpor ochranného vodiče
• unikající proudy včetně unikajících proudů zdravotnických přístrojů
• dotykový proud
• síťové napětí
• proud odebíraný měřeným spotřebičem
• čínný příkon, zdánlivý příkon a cos? měřeného spotřebiče
• zbytkové napětí na kolících vidlice po odpojení spotřebiče dle ČSNEN61010-1 a ČSN EN 60204-1
• Možnost připojení snímače teploty, proudového klešťového transformátoru, otáčkoměru a Snímače čárového kódu
• Přes sběrnici USB je možná oboustranná komunikace s PC

Technické parametry:

• Síťové napětí ULN: (195 až 253) V ± (1%MH + 10D)
• Izolační odpor RISO: (0,1 MΩ až 3,999)MΩ ± (5%MH +10D)
• Izolační odpor RISO: (1,0 MΩ až 39,99)MΩ ± (5%MH +10D)
• Izolační odpor RISO: (10 MΩ až 399,9)MΩ ± (5%MH +10D)
• Odpor ochranného vodiče RPE: (0,1 až 19,99)Ω ± (5%MH + 5D)
• Dotykový proud IF: (0 až 3,999)mA ± (1%MH)
• Proud ochranným vodičem IPE: (0 až 19,99)mA ± (2%MH)
• Náhradní unikající proud ID: (0 až 19,99)mA ± (2%MH +10D)
• Rozdílový prod ID: (0 až 19,99)mA ± (2%MR)
• Proud odebíraný měřeným spotřebičem IN: (0 až 10)A ± (2%MH + 10D)
• Činný příkon P: (0 až 2300)W ± (5%MH +10D), max. 2760W
• Zdánlivý příkon S: (0 až 2300)VA ± (5%MH +10D), max. 2760VA
• Účiník cosφ: (0,50 až 1,00) ± 10D
• Otáčky n: (200 až 9999)min-1 ± (2%MH)
• Teplota: (-20 až +350)°C ± 5°C
• Unikající proudy IM1, IM2, IM3: (0 až 3,999) mA ± (5%MH + 5D)
• Unikající proud IM4: (0 až 1,999) mA ± (5%MH + 5D)

Parametry:

• Hmotnost: 4 kg
• Kapacita: Přístroj je vybaven hodinami reálného času (RTC), pamětí až pro 10000 naměřených hodnot a podsvíceným grafickým LCD displejem
• Rozměry: 270 x 240 x 130 mm
• USB: Přes sběrnici USB je možná oboustranná komunikace s PC

PD 294

adaptér na 3-fázové měření pro PU 294

Přístroj pro revize třífázových elektrických spotřebičů. Přístroj PD 294 je konstruován v odolném uzavíratelném plastovém kufru. Je vybaven pevnou napájecí šňůrou s třífázovou 5-kolíkovou vidlicí 32A. K přístroji PU 294 DELTA jepřipojen pomocí kabelu QD294. Dále má pevný kabel s jednofázovou vidlicí pro připojení do měřicí zásuvky PU 294DELTA při měření izolačních odporů RISO, odporu ochrannéhovodiče RPE a náhradního unikajícího proudu ID. Jednofázová zásuvka je určena pro napájení PU 294DELTA, avšak pouze tehdy, je-li přístroj PD 294 připojen k třífazovésíti se středním vodičem. Vidlice i kabely jsou při přepravě uloženy v úložném prostoru uzavřeného kufru. Naměřené HODNOTY se zobrazují na displeji PU 294DELTA.

Přístrojem PD 294 připojeným k PU 294 DELTA lze měřit:

• proud ochranným vodičem IPE
• rozdílový proud I?
• dotykový proud IF
• fázová napětí jednotlivých fází
• proudy jednotlivých fází odebírané měřeným spotřebičem
• činný příkon P, zdánlivý příkon S a účiník cos? měřeného spotřebiče
• izolační odpory RISO
• odpor ochranného vodiče RPE
• náhradní unikající proud ID

Technické parametry:

• Síťové napětí ULN: 190V až 255V ± (1%MH + 10D)
• Odebíraný fázový proud IL: 0,5 až 24A ± (3%MH + 0,3A)
• Činný příkon P (1fáze): (200 až 6000) W ± (5%MH +100W)
• Zdánlivý příkon S (1fáze): (200 až 6000) VA ± (5%MH +100VA)
• Účiník cosφ: (0,50 až 1,00) ± 0,10
• Proud ochranným vodičem IPE: (0 až 19,99) mA ± 0,40mA
• Rozdílový proud IA: (0 až 19,99) mA ± 0,40mA
• Dotykový proud IF: (0 až 3,999) mA ± 0,40mA
• Náhradní unikající proud ID: dle PU294 DELTA
• Izolační odpor RISO: 20MΩ / 500V
• Odpor ochranného vodiče RPE: dle PU294 DELTA

Parametry:

• Hmotnost: cca 5kg
• Provozní teplota: 23 °C ± 2 °C
• Napájení: 3x230 V ± 2%
• Rozměry: 406 x 330 x 174 mm
