MST-204 – Tester elektrických částí strojních zařízení

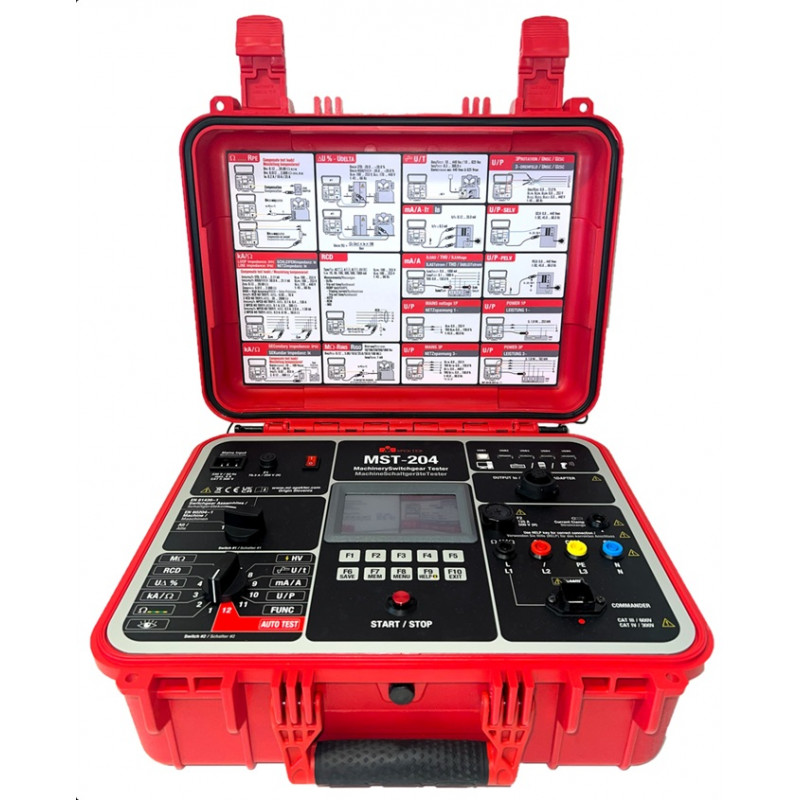

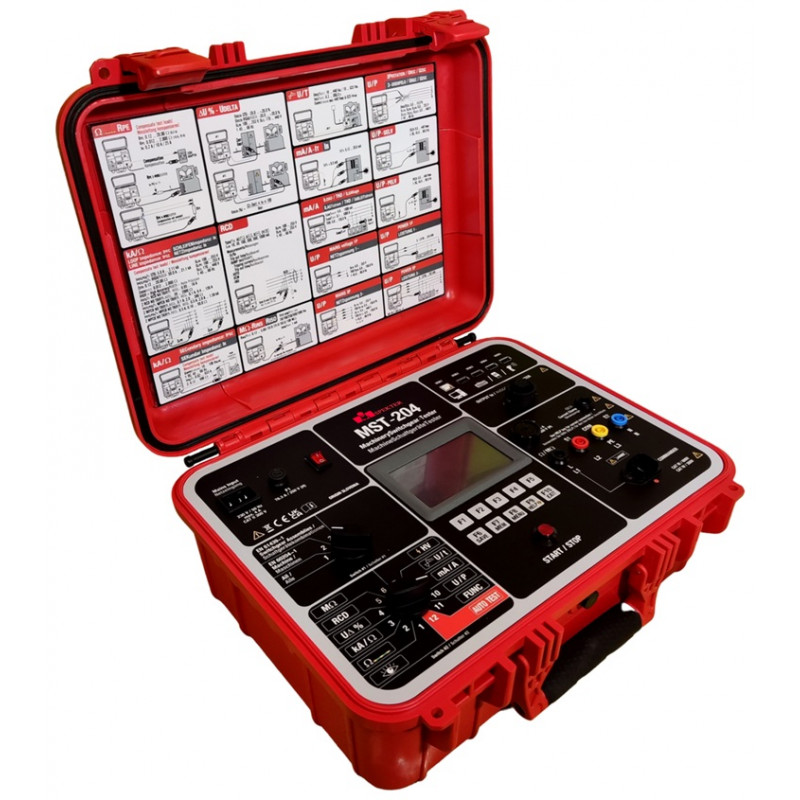

Multifunkční tester MST-204 je měřicí přístroj určený pro testování účinnosti ochranných opatření v strojích, nízkonapěťových spínacích zařízeních a rozváděčích.

Hlavní vlastnosti:

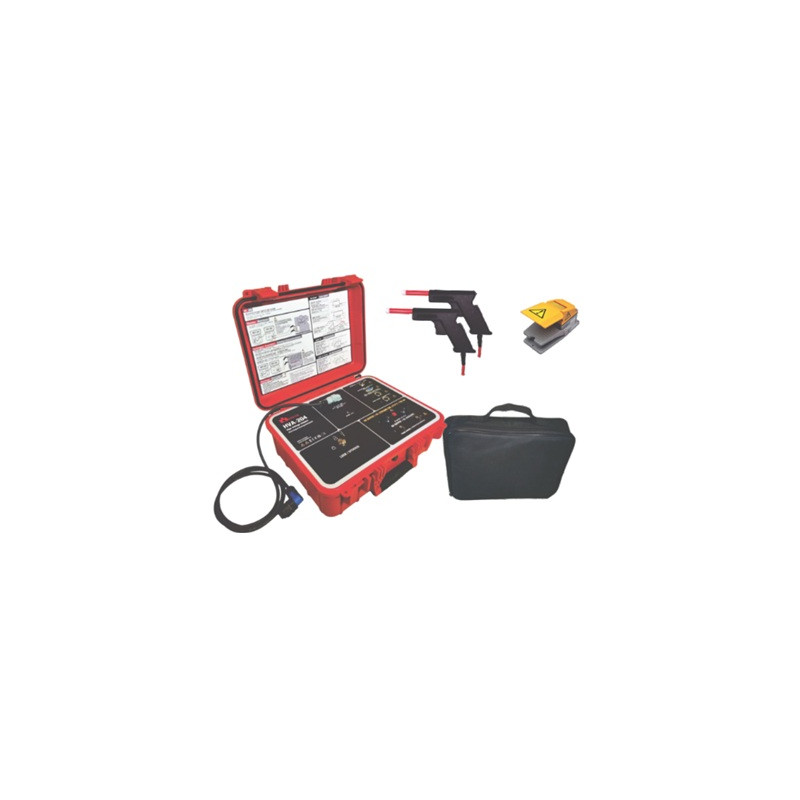

• Rozšíření funkcí pomocí vysokonapěťového adaptéru HVA-204: umožňuje testování střídavého vysokého napětí
• Trojfázový adaptér (TPA-204): umožňuje testování svářecích zařízení, přenosných spotřebičů, prodlužovacích kabelů, PRCD, nabíjecích kabelů pro elektromobily a další
• Funkce AUTO-TEST: rychlé a jednoduché provedení předdefinovaných testovacích sekvencí nebo uživatelsky definovaných testovacích plánů
• Velká interní paměť: uchovává naměřené výsledky, které lze následně přenést do počítačového softwaru pro tvorbu testovacích protokolů

Tester MST-204 je ideální pro profesionální kontroly, údržbu a certifikaci elektrických zařízení, poskytuje rychlá, přesná a bezpečná měření.

Normy a certifikace – MST-204

Tester MST-204 umožňuje testování elektrických částí strojů, rozváděčů, nářadí a spotřebičů podle platných norem:

• ČSN EN 60204-1 – Bezpečnost strojových zařízení, elektrická zařízení pracovních strojů, část 1: všeobecné požadavky
• ČSN EN 61439-1 – Rozváděče nízkého napětí, část 1: typově zkoušené a částečně typově zkoušené rozváděče
• ČSN EN 61180 – Zkoušební technika vysokým napětím pro nízkonapěťová zařízení
• ČSN EN 50191 – Zřizování a provoz zkušebních elektrických zařízení
• ČSN EN 60974-4 – Zařízení pro obloukové svařování, část 4: kontrola a zkoušení svařovacích zařízení v provozu
• ČSN EN 50678 – Ověřování účinnosti ochranných opatření elektrických spotřebičů po opravě
• ČSN EN 50699 – Opakované zkoušky elektrických spotřebičů
• ČSN EN 61557 – Elektrická bezpečnost v nízkonapěťových sítích (do 1 000 V AC / 1 500 V DC), přístroje pro zkoušení a měření ochranných prostředků:
  • Část 1: všeobecné požadavky
  • Část 2: izolační odpor
  • Část 3: impedance smyčky
  • Část 4: odpor vodičů uzemnění a ochranného pospojování
  • Část 6: proudové chrániče (RCD)
  • Část 7: sled fází
  • Část 14: zkoušení bezpečnosti elektrických zařízení strojů
  • Část 16: zkoušení účinnosti ochranných opatření pro elektrická nebo zdravotnická zařízení

Parametry a funkce – Mi Spekter MST-204

• Test propojení: proud 200 mA, 10 A a 25 A, rozlišení až 1 mΩ, podpora 2W i 4W zapojení
• Měření izolace: až 100 MΩ, testovací napětí 50, 100, 250, 500 a 1000 V, nastavitelně 50–1000 V, možnost RAMP
• Vysokonapěťový test: s modulem HVA-204, AC 250–5100 V, režimy RAMP UP / RAMP UP-DOWN / bez rampy
• Měření impedance smyčky a vnitřního odporu: vysoký proud až 121 A, rozlišení 0,001 Ω, zkratový proud až 21,1 kA
• Měření impedance smyčky bez vybavení chrániče a poklesu napětí vysokým proudem
• Testování chráničů RCD & PRCD: typy A, A-S, A-EV, B/B+, B/B+-S, B/B+-MI, F, F-EV, A-K/A-G, AC, AC-S, AC-K/AC-G; proudy 10–1000 mA; test doby vybíjení s násobiteli ×0,5, ×1, ×2, ×5 I∆n; měření Uf
• Měření zbytkového napětí a doby vybíjení: až 300 s, nastavitelné 25–60 V
• Vizuální kontrola: záznam výsledků vizuálního testu objektu
• Volitelná měření: unikající proud (CC-204-50A), dotykový proud, proud zátěže externím klešťovým převodníkem (CC-204-1000A)
• Měření napětí: jednofázové i třífázové soustavy, PELV a SELV
• Test sledování fází
• Měření výkonů: na 2, 3 a 4-vodičové síti – U, I, P, S, Q, cos ϕ, PF

Měření, analýza a ovládání – MST-204

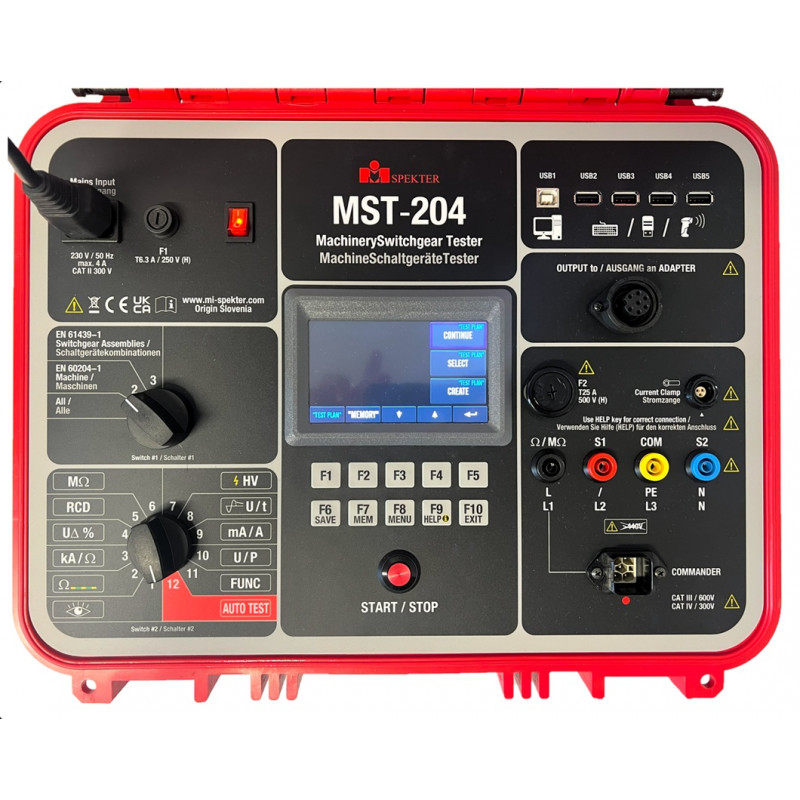

• Ovládání: jednoduché ikony a 10 základních tlačítek s grafickou nápovědou připojení
• Automatické nastavení parametrů a limitů podle vybraných norem
• Vizuální a zvukové varování při překročení nastavených limitů
• Automatické testovací skripty: přednastavené testy, instrukce a uspořádání výsledků
• Volitelné dálkové ovládání přes ovladač START / STOP / SAVE / ENTER
• Správa dat: vyhledávání, zobrazování a ukládání měření, možnost kontinuálního měření nebo časovače
• Generování a tisk protokolů pomocí softwaru SW-MST-204 na PC

Komunikace a ukládání dat – MST-204

• Interní paměť: až 30 000 lokací se 4-úrovňovou stromovou strukturou a časovou značkou
• USB rozhraní:
  • 1× USB-B pro přenos dat do PC
  • 4× USB-A pro připojení čtečky čárových kódů, klávesnice nebo flash disku

Napájení, provozní podmínky, konstrukce a záruka – MST-204

• Displej: barevný dotykový TFT LCD 4,3" (480 × 272 px)
• Napájení: 230 V / 50 Hz, spotřeba 230 VA bez HVA-204, 850 VA s HVA-204
• Konstrukce: robustní a ergonomická, nastavitelná zvuková signalizace
• Stupeň krytí: IP65 (uzavřený kufr), IP40 (otevřený kufr); odnímatelné víko s nápovědou, textilní pouzdro na příslušenství
• Možnost instalace: připojení do 19" racku
• Bezpečnost: CAT III 600 V, CAT IV 300 V, mechanická odolnost proti pádu z 0,5 m
• Provozní teplota: 0–45 °C
• Skladovací teplota: -30–60 °C
• Rozměry: 40,5 × 33 × 18 cm (MST-204 + HVA-204)
• Hmotnost: MST-204 11,6 kg, HVA-204 13,1 kg (bez příslušenství)
• Záruka: 24 měsíců

Technické parametry – MST-204

• Zkouška přiloženým napětím: ano, rozsah 250 V … 5,1 kV
• Zkouška postupně narůstajícím napětím: ano
• Test průrazného napětí: ano
• Izolační odpor: 120 kΩ … 100 MΩ, testovací napětí 1000 V
• Odpor ochranného vodiče: 12 mΩ … 2 Ω
• Testovací proud: 25 A
• Měření úbytku napětí: ano
• Doba vybíjení: ano
• Časovač: ano
• Měření unikajících proudů: ano
• Funkční zkouška: ano
• Test proudových chráničů: ano
• Měření impedance smyčky: ano
• Paměť: ano
• Rozhraní: USB
• Elektrická bezpečnost (CAT): CAT IV / 300 V, CAT III / 600 V
• Stupeň krytí: IP65
• Hmotnost: 11,6 kg
• Rozměry: 40,5 × 33 × 18 cm

Balení obsahuje:

• 1× Tester MST-204
• 4× prodlužovací vodič 2 m
• 4× krokosvorka
• 3× měřicí hrot
• 4× napájecí kabel (Schuko, Swiss, UK, IT)
• 1× komunikační kabel USB
• 1× pouzdro
• 1× kalibrační certifikát
• 1× návod k obsluze
