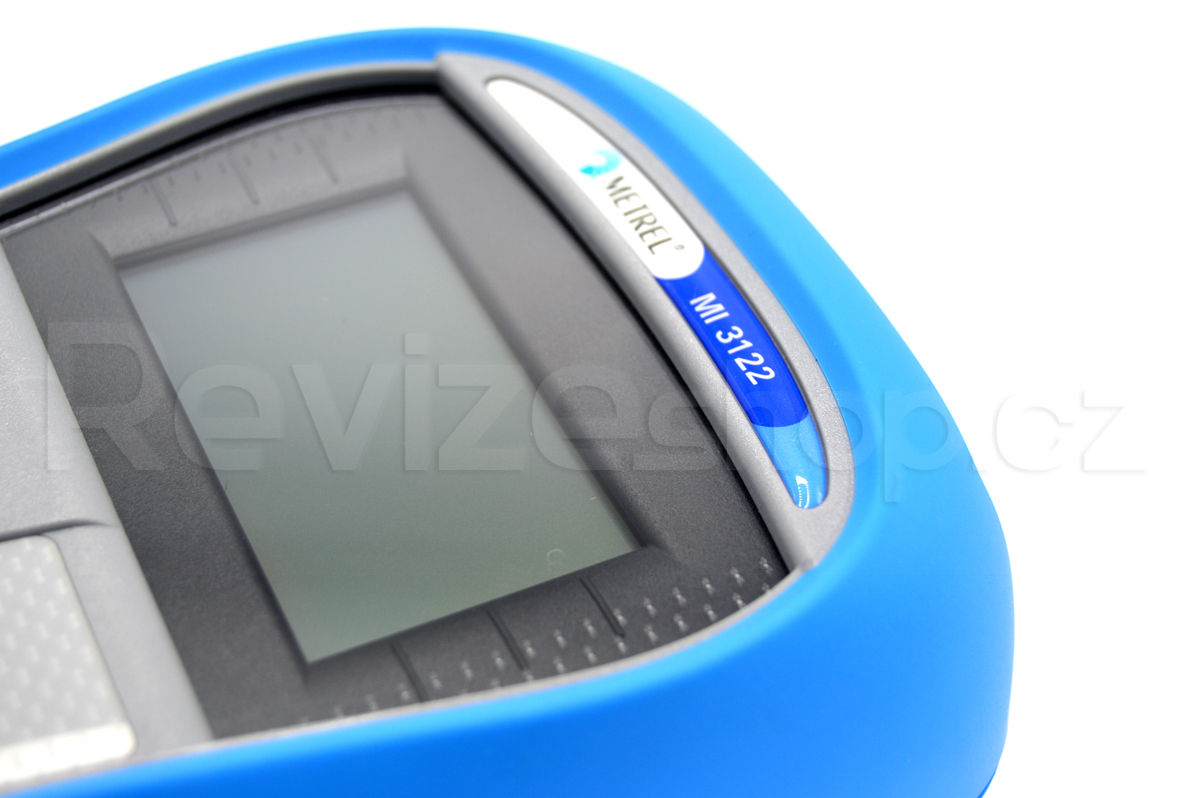

Metrel MI 3122 Smartec ZL-L/RCD - Měřič impedance

+ doprava zdarma

Doprava zdarma



Dostupnost: Skladem
Výrobce: Metrel d.d.
Kontakt:: info@revizeshop.cz
běžná cena 11 790 Kč
naše cena bez DPH : 10 916 Kč
naše cena s DPH (20 %):
13 099 Kč

do košíku:
  ks

SMARTEC Z Line-Loop / RCD MI 3122

špičkový přístroj umožňující měřit impedanci smyčky, impedanci sítě a proudové chrániče

Vyhledávač produktů METREL v češtině - vyberte si dle svých potřeb ten správný přístroj.

Funkce a vlastnosti přístroje:

Měření skutečné impedance smyčky/sítě a zkratového proudu
Přístroj měří skutečnou impedanci poruchové smyčky a sítě (včetně impedance mezi dvěma fázemi!), současně zobrazí i  zkratový proud. Přístroj umožňuje měřit v obvodu s proudovým chráničem bez jeho vybavení.
V paměti je uložená rozsáhlá tabulka pojistek, která v kombinaci s nastavitelným koeficientem pro výpočet zkratového proudu umožňuje okamžité vyhodnocení změřené impedance, resp. zkratového proudu s ohledem na jištění obvodu.

Měření proudových chráničů

Lze měřit proudové chrániče typu AC a A standardní a selektivní s jmenovitým rozdílovým proudem 10 mA až 1000 mA. Test lze provádět jak manuálně, tak automaticky a každý test lze provést jak kladnou, tak zápornou půlvlnou. Při testu je prováděno srovnání naměřených vypínacích časů s hodnotami danými normou. Vypínací čas lze měřit těmito násobky IΔN: 1/2, 1, 2 a 5. Dále lze měřit vybavovací rozdílový proud IΔ postupně narůstajícím proudem. Samozřejmostí je měření dotykového napětí a zemního odporu / odporu smyčky bez vybavení proudového chrániče.

Sled fází, napětí, kmitočet
Přístroj indikuje sled fází, měří skutečnou efektivní hodnotu napětí a kmitočet.

Test přítomnosti napětí na ochranném vodiči
Přístroj automaticky testuje, zda není na PE přítomno nebezpečné napětí.

Online monitor napětí a svorek
Průběžně zobrazuje napětí mezi jednotlivými svorkami a informuje o tom, které svorky jsou pro dané měření použité.

Ukládání výsledků do paměti a přenos do PC
Do paměti přístroje lze uložit až 1700 měření a později je vyvolat na displeji nebo přenést do PC pomocí software EuroLink Pro (volitelné příslušenství), který je v češtině.

Další vlastnosti:
- Port RS 232USB pro připojení k PC.
- Grafický displej rozlišením 128x64 bodů.
- Grafická funkce HELP zobrazí na displeji možnosti připojení přístroje k měřenému objektu, příp.další informace.
- Přístroj má české menu.
- Součástí dodávky je i kalibrační list od výrobce, rovněž v češtině.
- K napájení lze použít akumulátory a nabíjet je přímo v přístroji. Akumulátory i nabíječka jsou součástí dodávky.
- Velmi malé rozměry a hmotnost jen 1,2 kg včetně napájecích článků.
- Rozsáhlé příslušenství je součástí dodávky.

Rozsah dodávky:

  • Přístroj SMARTEC Z LINE-LOOP / RCD MI3122
  • Řemen do ruky
  • Univerzální měřicí kabel (kabel zakončený banánky umožňuje měření pomocí měřicích hrotů a krokosvorek)
  • Kabel pro měření v síťových zásuvkách
  • Síťový adaptér pro nabíjení akumulátorů
  • NiMH akumulátor, 6 ks
  • Měřicí hrot, 3 ks
  • Krokosvorka, 3 ks
  • CD Metrel s anglickou dokumentací k přístroji
  • Příloha k návodu k používání v češtině
  • Kalibrační list
  • Záruční list
  • Kartónový obal

Technické parametry:

Proudové chrániče - obecné údaje

Jmenovitý proud [mA] 10; 30; 100; 300; 600; 1000 (fáze 0° nebo 180°)
Typ proud. chrániče AC, A, standardní a selektivní
Rozsah napětí 50 V ÷ 264 V ( 45 Hz ÷ 65 Hz)


Proudové chrániče - dotykové napětí bez vybavení chrániče

Rozsah [V] 0,0 ÷ 99,9
Chyba měření (- 0 / +15 % z MH ± 10 D    (0 ÷ 19,9 V)
(- 0 / +15 % z MH               (20,0 ÷ 99,9 V)
Měřicí proud < 0,5 IΔN


Proudové chrániče - vypínací čas

Rozsah [ms] 0 ÷ 40,     0 ÷ 1999 dle typu měření
Chyba měření ± 1 ms ...(0 ÷ 40 ms)
± 3 ms ...(0 ÷ 1999 ms)


Proudové chrániče standardní - vybavovací proud IΔ, vypínací čas při vybavovacím proudu tΔ a dotykové napětí při vybavovacím proudu Ud

Rozsah IΔ 0,2 IΔN÷ (1,1 až 2,2 IΔN) - dle typu a IΔN proud. chrániče
Chyba měření IΔ ± 0,1 IΔN
Rozsah tΔ [ms] při IΔ 0 ÷ 300
Chyba měření tΔ [ms] ± 3
Rozsah Ud [V] při IΔ 0,0 ÷ 99,9
Chyba měření Ud [V] při IΔ (- 0 / +15 % z MH ± 10 D    (0 ÷ 19,9 V)
(- 0 / +15 % z MH               (20,0 ÷ 99,9 V)


Skutečná impedance poruchové smyčky a zkratový proud

Rozsah [Ω] 0,00 ÷ 9,99    10,0 ÷ 99,9   100 ÷ 999   1,00k ÷ 9,99k
Chyba měření Z ± (5% z MH + 5 D)* až ± 10% z MH
Rozsah zkrat. proudu 0,00 A ÷ 23,0 kA
Rozsah napětí/kmitočtu 30 ÷ 500 V / 45÷ 65 Hz

Měřicí proud 6,5 A / 10 ms (při 230 V)

Skutečná impedance poruchové smyčky a zkratový proud - měření bez vybavení proudového chrániče

Rozsah [Ω] 0,00 ÷ 9,99    10,0 ÷ 99,9   100 ÷ 999   1,00k ÷ 9,99k
Chyba měření Z ± (5% z MH + 10 D)* až ± 10% z MH
Rozsah zkrat. proudu 0,00 A ÷ 23,0 kA
Rozsah napětí/kmitočtu 30 ÷ 500 V / 45÷ 65 Hz


Skutečná impedance sítě a zkratový proud

Rozsah [Ω] 0 ÷ 9,99     10,0 ÷ 99,9     100 ÷ 999    1,00k ÷ 9,99k
Rozlišení [Ω] 0,01           0,1                 1                 10
Chyba měření Z ± (5% z MH + 5 D)* až 10% z MH
Rozsah zkrat. proudu 0,00 A ÷ 199 kA
Rozsah napětí/kmitočtu 30 ÷ 500 V / 45÷ 65 Hz

Měřicí proud 6,5 A / 10 ms (při 230 V)

Sled fází

Zobrazený výsledek 1.2.3 nebo 3.2.1.
Rozsah napětí/kmitočtu 100 ÷ 550 V / 15 ÷ 500 Hz


Napětí a kmitočet

Rozsah, chyba měření 0 ÷ 550 V      ± (2% z MH + 2 D)*
Rozsah, chyba měření 15,0 ÷ 499,9 Hz      ± (0,2% z MH + 1 D)*

* MH značí měřenou hodnotu, D značí digit

Všeobecně:

Napájení 6 x alkalická baterie nebo NiCd/NiMH akumulátor,
rozměr AA (IEC LR6)
Displej maticový LCD 128 x 64 bodů
s možností podsvětlení
Paměť až 1600 měření
Připojení k PC RS 232 a USB
Aut. vypínání ano
Třída ochrany II (dvojitá izolace)
Přepěťová kategorie CAT III / 600 V, CAT IV / 300 V
Krytí IP 40
Rozměry 140 x 80 x 230 mm
Hmotnost (bez baterií) 1,00 kg
