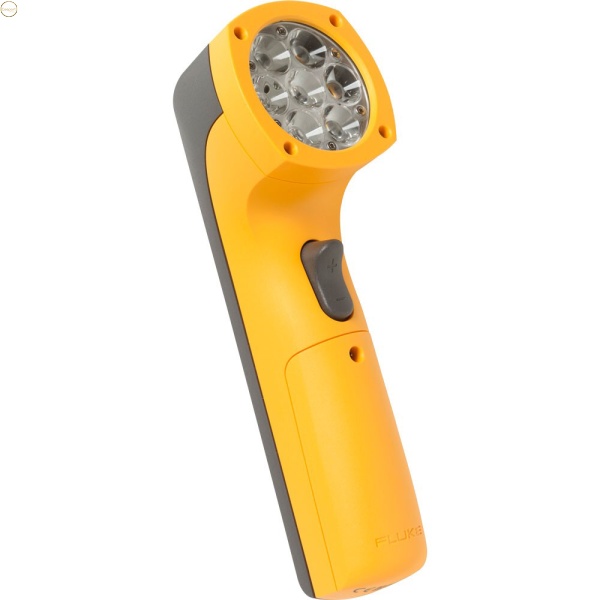

Fluke 820-2 - LED stroboskop

Identifikace rychlosti chodu rotačního zařízení může být obtížné, ale LED stroboskop Fluke 820-2 tento proces zjednodušuje a umožňuje vykonat diagnostiku pomocí zastavení pohybu bez skutečného zastavení nebo fyzického kontaktu se strojem. Ať provádíte diagnostiku parazitních oscilací, závad, prokluzů nebo nechtěných deformací, LED stroboskop Fluke 820-2 je ideální nástroj pro prediktivní údržbu a pro výzkum a vývoj produktů a procesů.

• Sada 7 vysoce intenzivních LED diod – 4 800 Lux při 6 000 FPM/30 cm
• Vysoce výkonný LED diodový světelný zdroj s jednotnou charakteristikou záblesků umožňuje vyšší frekvenci záblesků – 30-300 000 FPM (záblesků za minutu)
• Digitální modulace šířky impulzu pro výjimečně ostrý obraz při vysoké rychlosti
• Odolné, pevné provedení s pevnými LED diodami bez vláken, plynů, dutin a skla – (vydrží pád z jednoho metru)
• Řídící systém Quartz zajišťuje vysokou přesnost – 0,02 % (± 1 číslice)
• Víceřádkový LCD displej
• Kontrola rychlosti otáčení strojního zařízení bez nutnosti fyzického kontaktu nebo nutnosti použití reflexní pásky
• Zrychlené nebo zpomalené časování záblesků pro pozorování ozubení převodů, řezání povrchů, opakování nebo „posunutí" obrazu
• Snadná obsluha pomocí tlačítek x2 a ÷2 k provedení snadného nastavení

Nastavitelné trvání záblesku

U většiny aplikací bude vyhovovat standardní trvání záblesku bez dalšího nastavení. U ostatních aplikací s vyšším počtem ot./min nebo u větších předmětů s vysokými povrchovými rychlostmi je potřeba provést nastavení trvání záblesku. U vysokorychlostních aplikací se mohou předměty během krátké doby jediného záblesku pohnout, což vede ke vzniku rozmazaného obrazu. Snížením doby trvání záblesku mají předměty méně času na vykonání pohybu a obraz se bude jevit ostřejší.

Běžné použití zařízení Fluke 820-2

LED stroboskop Fluke 820-2 je více než jen nástroj k měření rychlosti otáčení strojního zařízení bez nutnosti fyzického kontaktu. Je to také vynikající diagnostický nástroj pro širokou škálu použití:

• Stroje s řemenovým pohonem – ventilátory vzduchotechniky, čerpadla
• Válečková ložiska, hřídele, ozubení převodů nebo jiné součásti strojů
• Spojky a ozubená kola
• Základy – rezonanční vibrace
• Opotřebení nebo poškození kabelů nebo potrubí
• Procesy míchání a dávkování

Kromě toho lzeLED stroboskop použít jako výbojkový otáčkoměr k měření rychlosti namísto použití laserového otáčkoměru. Chcete-li stroboskop použít, měřená součást musí být viditelná a musí mít identifikační značku, kterou lze použít jako referenční bod. Výbojkový otáčkoměr je užitečný nástroj, protože nelze vždy získat přístup k hřídeli stroje a přilepit na ni kousek reflexní pásky k použití laserového otáčkoměru nebo přijít do kontaktu s pohybující se hřídelí k použití kontaktního otáčkoměru - pomocí stroboskopu nemusíte hřídel zpomalit na 30 ot./min (FMP).

Stroboskop 820-2 používejte u:

• Turbín s proměnlivou rychlostí a častou změnou rychlosti
• Motorů s měničem frekvence s proměnlivou rychlostí ale bez časté změny rychlosti
• Zjišťování rychlosti otáčení řemenu a vyhledání prokluzů řemenu
• Kontroly součástí strojů - lopatek ventilátorů, lopatek čerpadel, šroubů kompresorů a ozubení převodů.
• Měření ot./min a kontroly frekvence
• Měření prokluzů

Rozsah dodávky:

• LED stroboskop 820-2
• Ochranné pouzdro
• Konektor pro externí spouštěč

Soubory

Návod CZ
