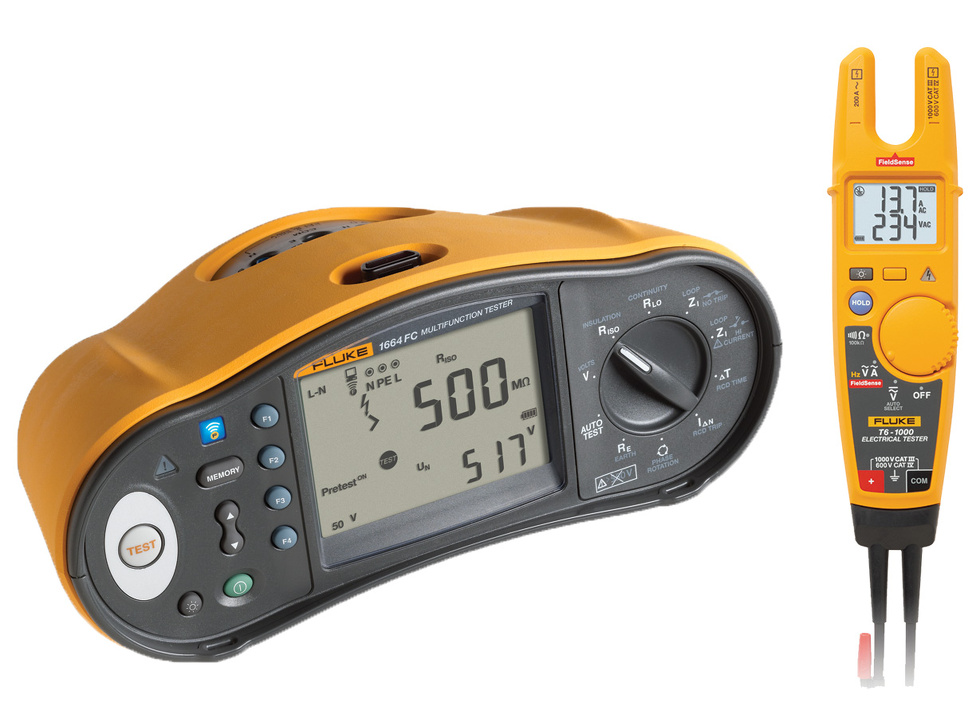

FLUKE 1664 FC SCH/T6PRO- Revize instalací a hromosvodů

+ doprava zdarma



Doprava zdarma

Doba dodání Zboží Vám můžeme doručit již 18.12.2024 do 18:00.
Stačí, když zboží objednáte nejpozději do zítra do 13:00
Číslo produktu: Prodej skončil
Výrobce: Fluke Europe B.V.
Kontakt:: info@revizeshop.cz
EAN kód: 0195112035962
naše cena bez DPH : 37 450 Kč
naše cena s DPH (21 %):
45 315 Kč

FLUKE 1664FC SCH/T6PRO  - Revize instalací a hromosvodů

Revizní přístroj Fluke 1664 FC je jediným testerem vybaveným funkcí „předběžné zkoušky izolace“. Pokud tester zjistí, že je k testovanému systému připojen nějaký spotřebič, zastaví test izolace a pomáhá tak chránit spotřebiče před náhodným poškozením. Model 1664 FC je také vybaven podporou systému Fluke Connect ®, který umožňuje odesílat výsledky měření do smartphonu a spolupracovat s ostatními. Automatický test umožňuje provést sedm testů stisknutím jediného tlačítka, čímž se snižuje počet ručních připojení a možnost vzniku chyb. Přístroj Fluke 1664 FC měří izolační odpory, malé odpory a propojení, impedanci smyčky, vnitřní odpor sítě, uzemnění, analyzuje proudové chrániče A, AC, B a B+, napětí, kmitočet. Počítačové rozhraní a paměť.

  • Měření TRMS napětí (stejnosměrných i střídavých) a frekvence
  • Měření izolačních odporů do 1000 MΩ, zkušební napětí: 100, 250, 500 a 1000 V
  • Funkce Insulation-PreTest zamezí spuštění testu izolace pokud je do instalace připojený spotřebič. Slouží k ochraně připojených spotřebičů vlivem připojeného testovacího napětí
  • Test polarity vodičů, zjišťování přerušení ochranného nebo středního vodiče
  • Měření odporu a test spojitosti s automatickou změnou polarity a možností volby mezi kterými vstupy se má měřit
  • Měření odporu a test spojitosti proudem 10 mA
  • Měření impedance smyčky a vnitřního odporu sítěs rozlišením 1 mΩ (režim vysokého proudu bez chrániče)
  • Měření impedance smyčky a vnitřního odporu sítě bez vybavení chrániče (instalace s chráničem)
  • Měření impedance smyčky s uložením maximální hodnoty do paměti (funkce Zmax)
  • Výpočet zemního poruchového proudu (PEFC/IK) a zkratového proudu (PSC/IK) s rozlišením až 1A
  • Měření chráničů AC, A, B a B+ (10, 30, 100, 500, 1000 mA s možností variabilního nastavení v daném rozsahu) s možností otáčení fáze
  • Měření vybavovacího proudu (test postupným zvyšováním proudu)
  • Měří vypínacího času chrániče (x1/2, x1, x5)
  • Měření uzemnění metodou 3 sond (metoda 62%) - Fluke ES165X
  • Automatický režim spouštění testů (test se spustí automaticky po připojení napětí)
  • Test sledu fází
  • Automatické sekvence umožňují spučtění více testů jedním stiskem tlačítka (impdance smyčky, test chrániče, izolace)
  • Autotest přístroje
  • Paměť a počítačové rozhraní
  • SW pro zpracování výslednů v PC (volitelné příslušenství)
  • Komunikace s mobilní aplikací Fluke Connect pomocí Bluetooth a volně stažitelné aplikace pro Android a iOS
  • Odolný kabel s jedním vstupním konektorem
  • Podsvětlený displej
  • Kompaktní provedení s nízkou váhou pouze 1,3 kg
  • Krytí IP40
  • Bezpečnostní kategorie CAT III / 500V

Proveďte 5 potřebných testů instalace jediným připojením a stisknutím tlačítka. Omezte chyby a ušetřete čas.

  1. Test vedení
  2. Test měření smyčky bez vypnutí
  3. Test měření vypínacího proudu chrániče RCD
  4. Test vypínacího času chrániče RCD
  5. Test izolace (L-PE, L-N, N-PE) Funkce automatického testování je pouhý začátek.

Bezpečnostní funkce předběžné zkoušky izolace Insulation PreTest (v patentovém řízení) pomáhá předcházet poškození spotřebičů jejich neúmyslným připojením k testovanému systému.

Systém Fluke Connect® umožňuje bezdrátově odesílat výsledky měření prostřednictvím chytrého telefonu přímo z terénu. Přístroj Fluke 1664 FC je určen k testování pevných instalací za účelem zajištění shody s místními předpisy týkajícími se elektroinstalací.


  • Rozsah dodávky

    • Tester instalací Fluke 1664 FC, měřící kabel se zástrčkou, sada měřicích kabelů s hroty a krokosvorkami, nulovací adaptér, sonda dálkového ovládání TP165X, polstrovaný popruh, přenosný kufřík C1600, 6 AA baterií, CD s uživatelskou příručkou, návod k obsluze v českém jazyce.
  • Navíc obdržíte
    - zkoušečka T6-1000 PRO
    Akce platí do 30.12.2023 nebo do vyprodání zásob

Technické parametry:

Měření střídavého napětí
Rozsah 500 V
Rozlišení 0,1 V
Přesnost 45 Hz – 66 Hz 0,8 % + 3
Vstupní impedance 360 kΩ
Ochrana před přetížením 660 V rms
Testování spojitosti (RLO)
Rozsah (automatický rozsah) 20 Ω / 200 Ω / 2 000 Ω
Rozlišení 0,01 Ω / 0,1 Ω / 1 Ω
Napětí otevřeného obvodu >4 V
Měření izolačního odporu (RISO)
Testovací napětí 50-100-250-500-1000 V
Přesnost testovacího napětí (při jmenovitém testovacím proudu) +10%, -0%
Testovací napětí 50 V
100 V
250 V
500 V
1 000 V
Rozsah izolačního odporu 20 MΩ / 50 MΩ
20 MΩ / 100 MΩ
20 MΩ / 200 MΩ
20 MΩ / 200 MΩ / 500 MΩ
20 MΩ / 200 MΩ / 1 000 MΩ
Rozlišení 0,01 MΩ / 0,1 MΩ
0,01 MΩ / 0,1 MΩ
0,01 MΩ / 0,1 MΩ
0,01 MΩ / 0,1 MΩ / 1 MΩ
0,01 MΩ / 0,1 MΩ / 1 MΩ
Testovací proud 1 mA při 50 kΩ
1 mA při 100 kΩ
1 mA při 250 kΩ
1 mA při 500 kΩ
1 mA při 1 MΩ
Impedance smyčky a vnitřní odpor sítě (ZI)
Rozsah 10 Ω / 0,001 Ω / režim mΩ při vysokém proudu
Rozlišení 0,01 Ω / 0,1 Ω / 1 Ω
Předpokládaný poruchový proud uzemnění, test PSC
Rozsah 1 000 A / 10 kA (50 kA)
Rozlišení 1 A / 0,1 kA
Výpočet Předpokládaný (dopočítaný) poruchový proud uzemnění (PEFC) nebo předpokládaný (dopočítaný) proud nakrátko (PSC) jsou dány podílem naměřeného napětí rozvodné sítě a odporem naměřené smyčky (L-PE) nebo odporem sítě (L-N) v tomto pořadí.
Testování chráničů RCD, testování typů chráničů RCD
Typ chrániče AC¹
G²,S³
Model 1664 A, AC, B ="5", S
Poznámky ¹Reaguje na AC
²Obecné, bez zpoždění
³Doba zpoždění
="4"Reaguje na pulzní signál
="5"Reaguje na vyhlazený signál DC
Test vypínacího času (ΔT)
Nastavení proudu¹ 10–30–100–300–500–1000 mA – VAR
10–30–100 mA
Násobitel × ½, × 1
× 5
Měřicí rozsah Typ chrániče G 310 ms
50 ms
Typ chrániče S 510 ms
160 ms
Poznámky ¹Pouze 1000 mA typu AC
700 mA maximálně typ A v režimu VAR
Režim VAR není k dispozici pro typ B.
Měření vypínacího proudu chrániče/FI – Test narůstajícím proudem (IΔN)
Proudový rozsah 30 % až 110 % jmenovitého proudu chrániče¹
Kroková frekvence 10 % hodnoty IΔN²
Doba prodlevy Typ G 300 ms/krok
Typ S 500 ms/krok
Přesnost měření ±5 %
Specifikované rozsahy vypínacího proudu (EN 61008-1) 50 % až 100 % pro typ AC
35 % až 140 % pro typ A (>10 mA)
35 % až 200 % pro typ A (≤10 mA)
50 % až 200 % pro typ B
²5 % pro typ B
Poznámky ¹30 % až 150 % pro typ A IΔN > 10 mA
30 % až 210 % pro typ A IΔN = 10 mA
20 % až 210 % pro typ B
Test zemního odporu (RE)
Rozsah 200 Ω / 2 000 Ω
Rozlišení 0,1 Ω / 1 Ω
Frekvence 128 Hz
Výstupní napětí 25 V
Indikace sledu fází
Ikona icon phase sequence indicator Symbol indikátoru sledu fází je aktivní.
Obecné specifikace
Rozměry (D × Š × V) 10 cm × 25 cm × 12,5 cm
Hmotnost (vč. baterií) 1,3 kg
Velikost baterií, množství Typ AA, 6 ks
Krytí IP-40
Bezpečnost Vyhovuje EN61010-1 vyd. 2.0 (2001-02), UL61010, ANSI/ISA –s82.02.01 2000 a CAN/CSA c22.2 č. 1010 2. vydání
Přepětí CAT III 500 V; CAT IV 300 V
Výkon EN61557-1 až EN61557-7, druhé vydání, a EN61557-10, druhé vydání
