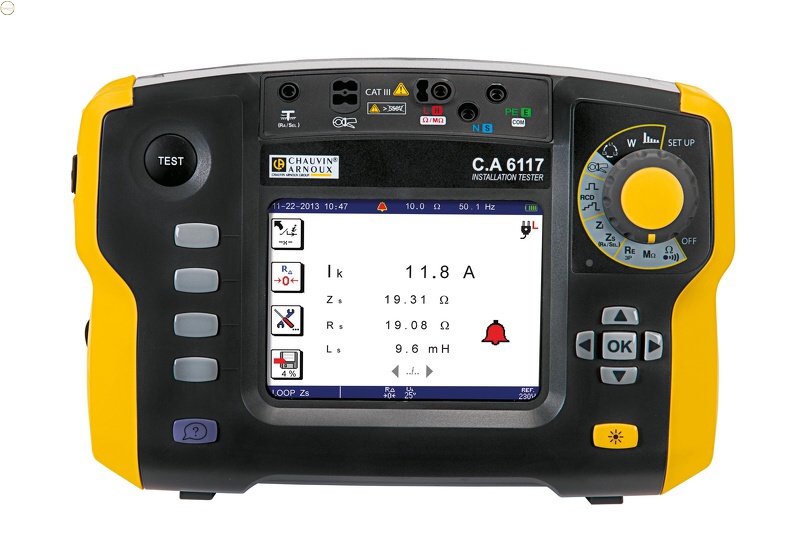

Chauvin Arnoux C.A 6117 - Revize instalací a hromosvodů

Sdružený revizní přístroj pro kontrolu a revizi instalací dle požadavků ČSN EN 61557-1 až 7 a ČSN EN 61557-10.

Měření izolačních odporů

• Měření do hodnoty 2 GΩ
• Měření napětím 50, 100, 250, 500 a 1000 V

Měření proudových chráničů

• Měření proudem 10, 30, 100, 300, 500, 650 a 1000 mA
• Měření postupně narůstajícím proudem a impulzním proudem, s vybavením a bez vybavení proudového chrániče, neselektivní a selektivní, typ A, AC a B
• Zobrazuje se dotykové napětí Uf, vybavovací proud Ia a doba vybavení Ta

Měření uzemnění

• Měření pomocí 3 sond (metoda 62 %) v soustavách bez napětí
• Zobrazení induktivní složky
• Selektivní měření paralelních uzemnění bez rozpojení obvodu pomocí kleští
• Měření celkového zemního odporu soustavy

Měření impedance smyčky

• Zobrazení odporové a induktivní složky
• Měření vnitřního odporu sítě L-N, L-L (Zi)
• Měření impedance smyčky L-PE (Zs)
• Nastavitelná hodnota proudu 6, 9, 12 mA a 7,5 A
• Měření zkratového proudu, měření impedance s vybavením a bez vybavení proudového chrániče

Měření napětí, proudu, kmitočtu a odporu

• Zobrazení průběhu napětí a proudu (osciloskop)
• Měření napětí do 550 V AC/DC
• Měření proudů pomocí kleští
• Měření kmitočtu DC/15,3 až 500 Hz

Měření výkonu a harmonická analýza (pouze s kleštěmi C177A)

• Měření výkonu do 110 kW (1P) nebo 330 kW (3P)
• FFT analýza do 50 harmonické U a I, výpočet THD

Měření propojení (test propojení)

• Měření propojení proudem 12 a 200 mA

Měření sledu fází

Technické údaje

Parametry

Měření napětí	Ano
Měření proudu	Ano
Měření kmitočtu	Ano
Izolační odpor testovací napětí	1000 V
Izolační odpor test. napětí	50 V … 1 kV
Izolační odpor	10 kΩ … 2 GΩ
Impedance smyčky	Ano
Impedance smyčky	0,1 Ω … 3,999 kΩ
Vnitřní odpor sítě	0,1 Ω … 3,999 kΩ
Výpočet zkratového proudu	0,1 A … 6 kA
Selektivní měření	Ano
Malé odpory	Ano
Malé odpory	10 mΩ … 39,99 Ω
Test. proud	0,2 A
Zemní odpory	Ano
Měření zemních odporů	0,5 Ω … 15 kΩ
Měření pomocí zemních sond	Ano
Selektivní měření s proud. sondou	Ano
Proudové chrániče	Ano
Typ testovaných proudových chráničů	AC, AC/S, A, A/S, B, B/S
Jmenovitý vybavovací proud	10, 30, 100, 300, 500, 650, 1000 mA
Nastavení násobku	1/2, 1, 2, 5
Měření doby vybavení	Ano
Měření vybavovacího proudu	Ano
Měření dotykového napětí	Ano
Indikace sledu fází	Ano
Další funkce	Měření výkonu, harmonická analýza, osciloskop. Měření úbytku napětí ΔV na vodiči pro správný návrh průřezu vodiče a integrovaná tabulka hodnot pojistek pro rychlou orientaci.
Paměť	Ano
Interní paměť	4000 měření
Rozhraní	Ano
Typ rozhraní	USB
Elektrická bezpečnost CAT	4
Stupeň krytí IP	53
Dobíjecí baterie	Ano
Napájení	Li-Ion 10,8 V, 5,8Ah
Hmotnost	2,2 kg
Rozměry	280 x 190 x 128 mm

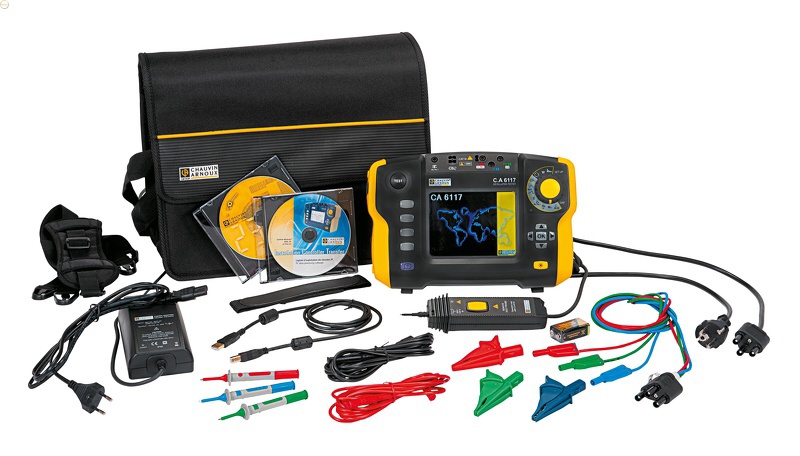

Rozsah dodavky:

Tester C.A 6117, sonda s dálkovým ovládáním, měřicí kabel se zástrčkou, měřicí kabel třípramenný, 3 ks měřicí hroty, 3 ks krokosvorky, 2 ks měřicí vodiče, software ICT, USB kabel pro připojení k PC, brašna, poutko na ruku, sada HANDS-FREE, adaptér pro napájení a návod k obsluze

Soubory

Katalógový list

Návod v CZ.

Příslušenství

Chauvin Arnoux náhradní baterie - Pro C.A 6116N a C.A 6117



naše cena 7 686 Kč

- +

Chauvin Arnoux C177 - Převodník klěšťový



naše cena 9 280 Kč

- +

Chauvin Arnoux C177A - Převodník klěšťový



naše cena 9 600 Kč

- +

Chauvin Arnoux 3P - 100 m souprava pro měření zemního odporu



naše cena 8 970 Kč

- +

Chauvin Arnoux 3P - 15 m souprava pro měření zemního odporu



naše cena 2 750 Kč

- +

Chauvin Arnoux 3P - 50 m souprava pro měření zemního odporu



naše cena 6 400 Kč

- +

Chauvin Arnoux Software Dataview



naše cena 16 000 Kč

- +

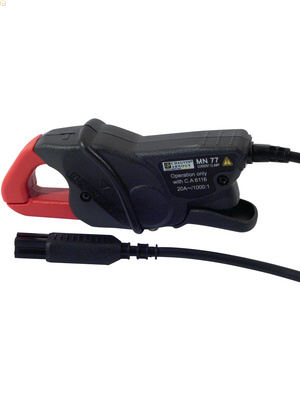

Chauvin Arnoux MN77 - Převodník klešťový
